ギアプーラーとベアリングプーラーの基礎知識

プーラーの構造はシンプルで、中央の押しネジと爪（爪 ー 2本、３本）で構成されています。爪をベアリングに掛け、中央の押しネジを締め込むことで、軸を押し込みながらベアリングを引き抜く仕組みです。力のかかり方が安定するのが特徴です。

プーラーとは？基本の役割と仕組み

Q – 1ギアプーラーとベアリングプーラーの違いがよく分かりません。
A – 1 （プーラー）は軸に圧入された部品を引き抜くための工具の総称で、ギヤやスプロケット、プーリー、ベアリングなどを取り外す道具です。
ベアリングプーラーは、その中でもベアリングの外輪や内輪を確実につかめるように設計された専用タイプで、（爪の厚みが薄い物、爪が薄い物）、チャック式や内掛け式、セパレーター式などが代表例です。
ギヤプーラーは外側から爪で挟むことが多いのに対し、ベアリングプーラーは狭い場所の内輪を掴む構造になっているものも多く、どの部分のどこを掴むかで見分けると整理しやすくなります。
ギアプーラーでも、爪の長さや向き（外向き、内向き）などを変えられる物もあります。
2爪タイプのプーラーは、手軽で狭い場所に使うと重宝し、ベアリングを中心に180度対角に爪を掛けてベアリングやギア、プーリーを外すことが出来ます。
3爪タイプのプーラーは、爪が円周上の位置から120度、240度、360度と120度毎に爪がかかり安定した爪の掛かりでベアリングやギア、プーリーなどを外すことが出来き、用途によって2爪、3爪のプーラーを使い分けると良いでしょう。

Q – 2 ギア、 ベアリングプーラーはどんな場面で使う工具ですか？
A – 2 ギア、ベアリングプーラーは、手で引き抜けないベアリングやギヤ、プーリーを壊さず、軸も傷めず外したいときに活躍します。
ホイールハブのベアリングは、オイルシールを取り外し、ベアリングハウジングやケースに圧入されているベアリングをベアリングプーラー、パイロットベアリングプーラーを使用して、ベアリングの内輪の穴を利用してベアリングを外します。
電動工具やモーターのベアリングを取り外す時は、ベアリングの外輪の外側にプーラーの爪をかけモーターのシャフトの端面にプーラーの押しねじと（センターボルト）アダプターを突き合わせて、押しねじを締め込むと、ベアリングが取れます。
車のクラッチの、パイロットベアリングのような（奥まった位置）にあるタイプは、専用の内掛けプーラーまたは、パイロットベアリングプーラーでないとほぼ外せません。
こうした部品を無理にこじるとケースを割ったりシャフトを傷めたりするため、プーラーが必須の工具になります。

Q – 3 ベアリングプーラーとギヤプーラーは兼用で使用きますか？
A – 3 外掛けタイプの２本、3本爪プーラーなどは、ギヤ、スポロケット、プーリーなど、ベアリングでは、外輪が露出したベアリングであればベアリングプーラーとギアプーラーを兼用できる場合がありますが、常に万能というわけではありません。
ギヤやプーリーは外周がしっかりした形状なので外側から爪を掛けやすい一方、ベアリングは外輪の幅が狭かったり、周囲にスペースがなかったりして爪がかかりにくいケースが多いです。
狭い奥まった場所や内輪しか見えない場合は、内掛けチャック式やセパレーターなど、ベアリング専用プーラーが必要になるので、形状とスペースの有無で兼用使用が出来るのか判断するのが安全です。

Q – 4 プーラーを使うと、どんなメリットがありますか？
A – 4 最大のメリットは、（ベアリング、ギヤ、プーリーなどの部品と軸の両方を傷めずに外せる）ことです。ハンマーで叩いたりプライバーでベアリングやギア、プーリーをこじったりすると、シャフトの曲がり、ケース割れ、シール破損などのトラブルにつながりやすく、最終的な修理コストが跳ね上がるリスクがあり、最悪、新品の部品を買わなくてはいけないケースが生じます。
プーラーは、爪と押しねじの芯が決出ており、シャフトを中心にして均等な力で少しずつ部品を引き抜けるので、固いベアリングでも安定して抜き取り作業ができます。
専用工具を使うことで、取り外す部品の接触箇所を傷めにくく、作業時間の短縮にもつながります。

Q – 5 初心者が最初に覚えるべきプーラーの基本用語は？
A – 5 まず押さえたいのは（内掛け、外掛け、セパレーター）という3つの言葉です。
外掛けは外輪やギヤの外周を掴む、内掛けはベアリング内径側を掴む、ベアリングセパレーターはベアリングの裏側にセパレーターの薄い部分を挟み込んで支えるという違いがあります。

プーラーの大まかな分類
ねじを締めて引き抜くスクリュー（ねじ）タイプ
油圧の力で押し外す油圧タイプ
スライドハンマーで衝撃を与えて外す打撃タイプなど、力のかけ方に関する分類も覚えておくと選びやすくなります。

パイロットベアリングプーラー

Q – 6 どの程度のメンテナンス頻度なら、ベアリングプーラーを持つ価値がありますか？
A – 6 価値観は人それぞれ違いますが、バイクを所有しており、修理代が馬鹿にならず機械いじりが好きな方で例えるのならば、ホイールベアリングやステムベアリングの交換を（数年に一度でも自分で交換する）のであれば、ベアリングプーラーを1セット持っておく価値は高いです。
ショップに依頼するたびに作業工賃がかかるのに比べ、プーラーを購入すれば、以降は自分のペースで部品を購入すれば、工具は、何回でも使い回せます。（自己責任で行ってください）
特に複数台の自転車やバイクを所有している場合や、工場設備の簡単なメンテナンスも自前で行う場合は、ギヤプーラー内掛け、外掛け、ベアリングプーラー内外兼用セットなど汎用性の高いものを選んでおくと長期的なコスパが良くなるでしょう。

ベアリングセパレーター

Amazonで各種ギヤプーラー只今販売中

ベアリング内掛け、外掛け、セパレーター型の違いプーラーの種類と用途の違い

外掛けは、ベアリングの外輪やギヤの外周に爪を掛ける。内掛けは、内輪の内径に爪をチャック掛ける。セパレーターは、ベアリングの下側にセパレーターを差し込んで支えるながらベアリングプーラー又は、2本爪のギアプーラーでベアリングを外す事が出来ます。

内掛け、外掛け、セパレーターの特徴

Q – 1 内掛け、外掛け、ベアリングセパレーターは、どう使い分ければいいですか？
A – 1 基本的にはベアリングのどこに爪を掛けられるか？で選びます。
外輪が大きく露出していて周囲にスペースがあるなら外掛けが簡単に作業が出来ます。
ホイールベアリングのようにハブ内にベアリングが圧入されている場合は内掛けやパイロットベアリングプーラーが有利です。
ベアリングの裏側にほんの少しのすき間しかない場合は、セパレーター型を使用してベアリングの隙間にセパレーターを差し込んでネジを締め込み、そこに外掛けプーラーやプレスを組み合わせてベアリングを外します。
対象になる部品の状況を観察し、外周を掴むか、内径を掴むか、ベアリングの裏側にセパレーターが挟めるかなどで、使用できる工具を選択すると、作業性が良くなります。

Q -2 ねじ式のプーラーと油圧式プーラーの違いと、選ぶ基準は何ですか？
A – 2 ねじ式のプーラーは、レンチなどでセンターボルトを締めていく一般的なタイプで、構造がシンプルなぶん価格も手頃で、DIY〜重整備まで幅広く使われています。
一方、油圧式はシリンダー内の油圧で力を発生させるため、同じ操作力でもはるかに大きな引き抜き力が得られ、大径ベアリングや固着が強い部品の取り外しに向きますが、油圧式は価格が高く、重量や取り回しの面でもややヘビーなので、一般ユーザーが最初の1本として選ぶならねじ式が現実的です。
小さな油圧プーラーもありますが、使用する機器の大きさや、強度により油圧、ネジ式とプーラーを選ぶ事が大切になると思います。
工場設備や大型機械を頻繁に整備する現場では、油圧プーラーを導入することで作業効率が大きく向上する事が有りますが、これも使用者の技能に大きく左右されます。

Q – 3 内掛け外掛け兼用セットは、実用性がありますか？
A – 3 内掛け外掛けプーラーの兼用セットは、同じ本体に爪やチャックを付け替えることで、内輪側か外輪側の両方に対応できるのが特長です。
1セットで幅広い径に対応できるため、何に使うか完全には決まっていないけど、とりあえず一通り揃えておきたいというユーザーには実用性があります。
汎用性と引き換えに、専門特化の工具と比べて作業性が落ちるケースもあり、特に極端に狭い場所や大トルクを必要とする場面では専用プーラーに軍配が上がることもあります。
よく使う工具としてプーラーを選ぶならば、自身が使いやすいタイプのプーラーを選ぶと、用途が広がるでしょう。

Q – 4 セット品と単品、初めて買うならどちらが良いでしょうか？
A – 4 内径10〜80mm対応などのセット品は、ベアリング径がバラバラな自転車、バイク、特に複数の小型機械のメンテナンスなどを行う人に向いていて、1個のプーラーセットで多くのサイズをカバーできます。
特定の部品や機械のベアリングサイズが決まっていて、作業環境が異なる場合は、そのサイズに合った専用のプーラーを使用する事で爪の形状や剛性の面で作業が捗るでしょう。
プーラーを購入する時は、整備する機械や部品のサイズを事前に調べておくと工具を選びやすくなります。
予算と用途で、使用頻度の高いサイズから優先的にプーラーの購入を考えるのが、おすすめです。

Q – 5 スライドハンマー付きの内掛けプーラーはどんなときに使用するのですか？
A – 5 スライドハンマー付き内掛けプーラーは、ケースの奥に収まったベアリングやパイロットベアリングのように、通常のプーラーで引き抜き方向に力を保持しにくい場面で威力を発揮します。チャックでベアリングの内輪の内径側を掴み、スライドハンマーを手前に打ち付けることで、衝撃を加えながらベアリングを引き抜く構造です。
固着が強い場合でも、一定のテンションに加えて衝撃を与えることで簡単にベアリングが外れることがあり、特にオートバイホイールベアリングを外す時などで使われます。
ただし周囲へのダメージや自分への跳ね返りに注意が必要なため、防護具と作業姿勢をしっかり整えたうえで使用することが重要です。

Q – 6 バイク整備が中心の場合、どの種類を優先して揃えるべきですか？
A –  6 バイクの大きさや状況で変わるのですが、ホイールハブのボールベアリング、ステムのテーパーベアリング、リンク部などにシールドベアリングが多用されるため、内掛け式のベアリングプーラーやパイロットベアリングプーラーが特に役立ちます。
外輪が露出している箇所については、小型の2本爪または3本爪プーラーがあれば多くのケースをカバーできます。
ステムなどのテーパーベあリングを外す時には、ベアリングセパレーターと２本爪のプーラーで、ベアリングを外します。
ホイール関係を自分で頻繁に触るなら内径10〜35mm」程度をカバーする内掛け＋外掛けプーラーの組み合わせが現実的なスタートポイントと言えます。

ちょこお

あー、モーターのシャフトが曲がってる。

悩みおじさん

小型の油圧プーラーを使ってファンモータのベアリングを取り外そうとしたら、ベアリングが取れずに、シャフトが曲がりました。
良く見ると、シャフトとベアリングの内径の所に、ベアリングロック剤が塗ってあるみたいで、ベアリングが硬くて、シャフトが曲がったんでしょうな‼

金次

悩みさん、万力にモーターのローターを挟んでから、手動ネジ式の３つ爪プーラーでシャフトとベアリングにプーラーをセットして、プーラーネジ押しをコンビネーションスパナなどでテンションをかけてから、テンションがきつければ、プーラーのネジ押しの頭をハンマーでたたき、それでも変わらずテンションが掛かっていれば、レンチでもう少し押しネジを締め込んでから、ベアリングをバーナーで軽く炙りながら、作業する様に２～３回位繰り返し言ったのになー

鉄ちゃん

金ちゃんが悩みさんに指示した話は聞いてたけど、悩みさんは、油圧のプーラーの方が楽だから、油圧のプーラーを床の上に置き使ったんだって。
あのモーターは、小さいけど低速で特殊だから高いんだよね‼

銀次

手動プーラーは、ネジ押しの圧力の加減がわかりやすく調整しやすいんだけど、油圧プーラーは、使い慣れないと、圧力の加減が難しく、最悪、部品の破損に繋がるんだよね。

仙人モカ

ちょこおは、色々なプーラーを試して、今ではスナップオンのブルーポイントを主に使っておるの～
奴の工具集めは、実用趣味じゃからな～ しゃー無いの～
昔夜中にな～、ちょこおが、プーラーのネジ押しのネジ部を薄くグリスアップをしながら、一人でニヤニヤしてブツブツ言うとったのが、怖かったの～
今は、皆が使用後のメンテナンスを行わないから、プーラーが悲しんどるの～

AmazonでSnap on Blue Point プーラー只今販売中

内掛け式のベアリングプーラー

失敗しないベアリングプーラーの選び方

サイズ選定で具体的なサイズを測り、なんとなくで買わないことが大切です。
使用する機器や、部品の寸法に合ったプーラーを購入し、大きすぎる物や、小さすぎるプーラーを無理に使用しない事が重要です。

爪が短くて届かない、爪が開かない、ねじの強度不足など

Q – 1 ベアリングプーラーを選ぶとき、最初に測るべき寸法は何ですか？
A – 1 まず確認したいのは、ベアリングの（内径、外径、厚み）と、シャフトが有れば、シャフトの先端からベアリングの後ろまでの寸法で、プーラーを外掛けか、ベアリングセパレーターが必要であれば、ベアリングの外形と厚み、爪やセパレータがきちんと掛かるかどうかを確認します。

ベアリングがハウジング内にあり、ベアリングの内径の穴が見えている場合は、ベアリングの内径とそのベアリングが入っているハウジングの外径を測ります。
内掛けタイプのプーラーを使うならベアリングの内径を測り、爪がきちんと掛かるかどうかを確認します。
さらに周囲のクリアランス（ケースの深さや隣の部品との距離）も重要で、爪の長さやセパレーターの厚みを測り、プーラーが使用できるかどうかを事前にチェックする必要があります。

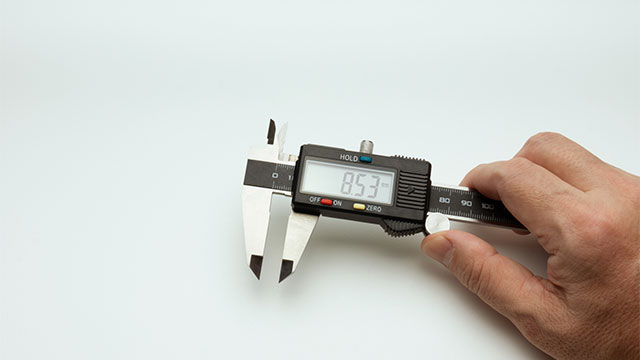

このあたりをノギスや鉄の物差しなどで測っておくと、プーラーのカタログの把持径、爪の長さなどの数値と実効値を照らし合わせて、最適なプーラーを選べるようになります。

Q – 2 プーラー選定で見落としがちなポイントはありますか？
A – 2 見落とされがちなのは、（ベアリングの奥行き）と（引き抜き方向に押しねじと爪のストロークを確保できるか）です。
たとえば深いケースの奥にあるベアリングに短い爪のプーラーを使おうとしても、そもそも爪が届かないことがあります。
また引き抜き方向に十分なスペースがないと、周辺部品をどこまで外す必要があるかも含めて逆算する必要があり、作業できる有効スペースを実際の機械で確認してから、爪の長さ、押しねじの有効範囲を考慮すると、プーラーを買ってから（使えない）という事が無くなるでしょう。

Q – 3 安価なベアリングプーラーで失敗しやすいのはどんな点ですか？
A – 3 よくあるのは、（爪の形状と強度）が足りずに、テンションを掛けると、爪がベアリングから外れたり、爪が変形してしまうパターンです。
爪先の食い込みが甘いと、押しねじを締め込んだ瞬間に爪が滑って外輪や内輪を傷つけたり、最悪の場合に外れ飛んだりして危険です。
押しねじボルトの材質やねじ精度が低いと、固着したベアリングを外時に、押しねじが伸びたり折れたり、ネジ山が破損するリスクが高まります。
口コミや仕様表で、材質（クロムバナジウム鋼など）、爪先形状、強度の評価を確認し、極端に安いプーラーは、用途を割り切って使うのが現実的です。

Q – 4 プレスやスライドハンマーとの併用を想定すると、プーラーの選び方は変わりますか？
A – 4 プレスとベアリングセパレーターの併用を考える場合は、ベアリングセパレーター（プレスでメインシャフトなどを押すので、ベアリングセパレーターは押される側の受け）として使うことが多いため、セパレーターのボルトの部分の剛性が重要になります。

スライドハンマーと組み合わせる内掛けチャックの場合は、打撃によるショックにプーラーが耐えられるかどうかがポイントで、チャックの爪とロッドの接合部の頑丈さを確認したいです。
将来的な拡張を見越して、組み合わせやすい規格の製品を選ぶと使用の自由度が上がります。

Q – 5 オーバースペックなプーラーの選択とは何ですか？
A – 5 一般的なバイク、自転車、小型機械が中心なら、大型油圧プーラーや極端に大きい工業用プーラーはオーバースペックになりがちです。
工具と言う代物は、趣味性が高いので、格好よく、持っているだけで良い、触る楽しみや、ワクワクが有れば、その方が好きな工具を買うべきと思います。
メンテナンスを行う機械のサイズを基準に、100％であればよいのですが、大体0〜70、85％の作業をカバーできる範囲の工具を選ぶと、無駄を抑えた選び方になるでしょう。

Q – 6 逆に、プロや整備業で最低限揃えておくべき構成は？
A – 6 プロ用途では、内掛け、外掛け、セパレーターをそれぞれカバーするプーラーに加え、1〜６種類のプーラーを用意しておくとほとんどの用途で作業が出来るでしょう。
たとえばΦ8〜30mmの外、内掛けプーラー＋中型の外、内掛けプーラー、２爪、３爪、長爪、パイロットベアリングプーラーセット、小型のベアリングプーラーセット、数個のベアリングセパレーター、必要ならば大型プーラーを取り揃えると、作業が捗るでしょう。

油圧シリンダーと組み合わせて高負荷作業にも対応できるようにしていれば、小型機器から産業機械まで、幅広い現場に柔軟に対応できるでしょう。

Amazonでベアリングセパレーター只今販売中

左2爪プーラー0度 、180度、　　右3爪プーラー120度、240度、360度の120度毎

ベアリングプーラーの正しい使い方【手順付き】

内、外輪を掴む標準的なパターンとチャック式・パイロットベアリングプーラーの使い方の手順

作業前に必ずやっておきたい下準備

Q – 1 ベアリングプーラーを使う作業の前に、どんな準備をしておくべきですか？
A – 1 まず対象部品の周辺の部品を取り外し、ベアリング、ギア、プーリーなどの付近の汚れや錆をワイヤーブラシや、耐水ペーパーなどで取り除き、プーラーの爪やチャックがしっかり掛かるようにアクセスを確保します。
固着が疑われる場合は、あらかじめ浸透潤滑剤を塗布してしばらく放置し、押しねじ部には、グリスなどを薄く塗っておくとねじのかじりや焼き付き防止になります。

オイルシールの下（内側）、にベアリングがある場合は、オイルシールプラーなどを取り外してからベアリングを取り外しましょう。
使用前にプーラー本体にクラックや変形がないか確認し、安全メガネ、手袋などの保護具を着用したうえで、安定した作業姿勢を確保してから作業を始めましょう。

Q – 2 外掛けプーラーを使った標準的な手順を教えてください。
A – 2 外掛けプーラーは、まず上記の様な掃除は当たり前に行い、プーラーの爪の開き具合と押しねじの調整を行い、ベアリング、ギヤ、プーリーの外周に２本、3本の爪が均等に掛かる位置にセットします。（２本爪　0度ー１８０度、３本爪ー120度、240度、360度です）
次に押しねじ先端をシャフトの中心、もしくは専用ポイントプロテクターのくぼみに軽く当て、全体がシャフトに対して真っ直ぐになるよう確認します。
ここまで準備できたら、レンチで押しねじ（センターボルト）を少しずつ締め込み、数回転ごとに爪の掛かりとプーラーの傾きをチェックしながらじわじわとテンションを上げていきます。
もし途中で非常に重くなった場合は、無理に回し続けず、一度軽く緩めてから爪の掛かりが均等なのか、モーターなどのシャフトに対してプーラーがきちんと立っているのかと、ベアリングが圧入されているシャフトの潤滑状態を見直すことがトラブル防止につながります。
（必要であれば、テンションを掛けたままベアリングをバーナーで炙ると、熱膨張でベアリングが外れるでしょう）

パイロットベアリングプーラースライドハンマーセットです。左の写真はチャックがベアリングにしっかりと引っかかっています。

Q – 3 内掛け、パイロットベアリングプーラーの典型的な使い方は？
A – 3 内掛けプーラーの場合、まずベアリングの内径に合ったチャック（爪の外径）を選び、チャックを縮めた状態でベアリング内径奥まで差し込み、ねじを回してチャックを内側から広げ、爪が内輪の裏側にしっかり引っ掛かるまで締め込み調整します。
その状態でスライドハンマーを装着し、ハンマーをスライドして、ベアリングを引き抜きます。
このときも、少し力をかけては掛かりを確認し、爪が外れていないか、ベアリングが斜めに動いていないかをこまめにチェックすることが重要です。

Q – 4 押しねじが重くて回らなくなったとき、どう対処すべきですか？
A – 4 押しねじが極端に重くなった状態で無理に回し続けると、ねじ山の損傷やモーターなどのメインシャフトの折損につながるため、一度回すのをやめて原因を確認します。
プーラーが斜めに掛かっていないか、爪が片側だけ強く当たっていないかを目視でチェックし、爪が均等（２爪　0ー180度、３爪　120度、240度、360度）にかかっていなければ、押しねじを一旦緩めて掛け直します。（一番ミスが多いので、何回も同じことを書いています）
爪の長さを定尺スケールまたは、ノギスなどで測定して長さに違いが無いか確認してください。
長さにバラツキが有る場合は、プーラーを対象物にセットし、均等な角度の爪に軽くテンションをかけ、各爪にテンションが掛かっていれば大丈夫ですが、各爪のテンションがバラバラな場合は、対象物のガタやプラーを確認し、工具の摩耗の場合は、プーラーの買い替えを検討しましょう。
潤滑剤をベアリングとハウジングの隙間に再度浸透させたり、テンションが掛かった状態で、押しねじの頭をハンマーで叩く、センターボルトのねじ部にグリスを追加したりすることも有効です。
それでも動かない場合は、ヒートガンやバーナーなどによる加熱やスライドハンマー併用など、別の手段を検討し、無理やりに押しねじを締める解決法は避けましょう。
無理をしない作業が工具保護にもつながります。

Q – 5 ベアリングが途中までしか抜けず止まってしまう原因は？
A – 5 よくある原因は、ベアリングがケース、シャフトの途中で斜めに傾いてしまい、片側だけが強く当たっているケースがあります。
この場合、プーラーの爪の掛かり位置が均等でない、センターボルトが軸心からずれている、またはケースの内面に傷や段差、ゴミのなどのかみ込みと言った原因があります。
一旦押しねじを緩めテンションを抜き、ベアリングを軽く押し戻してから、爪の位置や加える方向を調整し直すと改善することがあります。
ケース側に段付き加工やスナップリングが残っている場合もあるので、分解図やサービスマニュアルを確認し、ベアリングやギア、プーリーを引き抜く前に外すべきものが無いか確認することも重要です。

Q – 6 取り外した後のベアリングやプーラーのケアはどうすればいいですか？
A – 6 ベアリングの再使用は、お勧めしません。（新品のベアリングを取り付け、再度外した時も同じで、新品交換が必須です）
取り外し後に回転のスムーズさやガタ、異音をチェックし、問題があれば無理に使い回さずに修正や交換を行うと次回の使用に支障が無いでしょう。
プーラー本体は、爪やねじ部に付着した汚れや潤滑剤、金属粉をパーツクリーナーなどで落とし、ねじ部には防錆と焼き付きカジリ防止も兼ねる為に、薄いグリスを塗布しておきます。
爪や本体に変形やクラックがないか目視で確認し、異常があれば次回使用前に点検、交換部品を確認することが望ましいです。
このケアを毎回行うことで、プーラーの寿命を伸ばし、次回の作業でも安定した力をかけられる状態を維持できます。

Amazonでパイロットベアリングプーラー Set 只今販売中

ベアリングセパレーターと２爪プーラー

プーラーを安全に使うための注意点とNG行為

プーラーの押しねじを無理やりに回さない、安全対策を行い余裕も持った作業を行う事が作業で大切な事になります。

プーラー作業で起こりやすいトラブル事例

Q – 1 プーラー作業で起こりがちな事故にはどんなものがありますか？
A – 1 代表的なのは、ベアリングが一気に外れた瞬間にプーラーのテンションが緩み、工具や部品が落下し、足や手に当たる、又は部品が飛ぶ事が、まれにあります。
押しねじ（センターボルト）の折損や爪の破断によっても、破片が飛散する危険もあります。
ハンマーでガンガン叩きながらの無理な使用でシャフトやハウジングにクラックが入るなど、工具以外の部品を損傷させてしまうケースもよく見られます。

Q – 2 やってはいけないNGな使い方には何がありますか？
A – 2 まず避けたいのは、（プーラーをセットした状態で対象物ギア、ベアリングなどを直接ハンマーで叩く）使い方です。
衝撃で爪が外れたり、プーラーに瞬間荷重がかかって損傷する可能性もあります。
仕様外のサイズに無理に使ったり、爪を十分に掛けずに一部だけで力を受ける使い方もNGです。
ネジ押し（センターボルト）に極端な長さの工具を使用し（てこ）を掛ける行為は、メーカーが想定しないトルクが、押しねじにかかるため破損のリスクが高く、避けるべきです。

Q – 3 安全のための基本的な服装と保護具は？
A – 3 目を守るための（安全メガネ）は必須で、飛来物から顔を守るためにフェイスシールドが推奨される場合もあります。
手は耐油性のある作業用グローブで保護し、指先感覚を必要とする場面では薄手の手袋を選ぶと作業性とのバランスが取りやすいです。
服装は袖口や裾がだぶつかない作業着を選び、工具や部品に引っかからないようにし、滑りにくい安全靴を履き、万が一部品が落下した場合にも足先を守れるようにしておくと安心です。
（部品を万力でつかめる範囲の物であれば、万力に挟み作業を行いましょう。）

Q – 4 作業環境で注意すべきポイントは何でしょうか？
A – 4 足元が油や部品で滑りやすくなっていないかを確認し、必要であればマットやウエスで清掃してから作業しましょう。
プーラーの作業中に力を入れた拍子にバランスを崩すと危険なので、十なスペースを確保し、周囲に人が立ち入らないように配慮することも重要で、ワークを固定するバイスや治具がしっかり固定されているか、机やスタンド自体が安定しているかも事前にチェックします。
照明が暗いと爪の掛かりや不具合を見落としやすいため、手元を十分に照らせるライトも安全確保に役立ちます。

Q – 5 工具の状態確認はどの程度行うべきですか？
A – 5 使用前には、爪の先端が摩耗や欠けで丸くなっていないか、押しねじ（センターボルト）のねじ山が潰れていないか、クラックや曲がりがないかを目視で確認します。
油圧式やスライドハンマー付きの場合は、油漏れの有無や接合部の緩みも合わせてチェックし、異常がある状態で高いテンションをかけると、破断や飛散のリスクが跳ね上がるため、少しでも不安があれば点検をし、交換部品がある場合は、部品交換を検討するべきです。
この習慣を徹底することで、工具自体の寿命も延ばせますし、予期せぬトラブルの予防にもつながります。

Q – 6 DIYユーザーが特に意識しておくべき安全面の心構えは？
A – 6 DIYでは多少無理をしてでも自分でやりたいという気持ちが働きやすいですが、プーラー作業は大きな力を扱うため、無理は禁物です。
外れない、嫌な音がする、工具の挙動に違和感があると感じた時点で、一度手を止めて原因を考える習慣を持つことが重要です。
作業を一人で行う場合は、携帯電話を手の届く場所に置く、家族に一声かけておくなど、万一の際に助けを呼べる状況を整えておくと安心で、（急がない、無理に力をかけない、おかしいと思ったら作業を止めて考え、焦らない）という三原則を守ることが、安全なDIY整備への近道です。

Amazonでベアリングレース シールドライバー Set 只今販売中

同じブルーポイントの3爪プーラー左CG270‐3 10ｔ、右CG250-3 6ｔです。

固着ベアリングに効くプロのひと工夫

ベアリングが固着している場合、通常の方法では外れない事が有ります。その際は無理な作業を控え、まずは基本的な作業前の掃除を行い、状況を確認してから、作業に入ると良いでしょう。

プーラーだけでは抜けない固着ベアリングとは？

Q – 1 固着ベアリングは、なぜ普通の力では抜けないのですか？
A – 1 固着の主な原因は、長年の使用で発生したサビや焼き付き、ベアリングとハウジングの微小な変形が噛み合った状態で起こるものです。
サビは表面同士を接着剤のように固めてしまい、焼き付きは高温で素材同士が部分的に溶着しているイメージに近い状態になります。
高荷重や衝撃が繰り返されるうちに、ハウジング側がわずかに変形し、もともとの公差から外れて締まりすぎているケースもあり、こうした状況では、プーラーで単純に引っ張るだけでは力が及ばず、工夫をしないと外れないことが多くなります。

Q – 2 潤滑剤を使うときのコツはありますか？
A – 2 浸透潤滑剤は、ベアリングとハウジングの隙間に染み込ませる必要があるため、吹き付けてすぐに回し始めるのではなく、ある程度の待ち時間を取ることが重要で、サビや汚れが無い状態にしときます。
浸透潤滑剤を数分〜数十分おいてから軽くプーラーでテンションをかけ、その状態でもう一度潤滑剤を追加すると浸透が進みやすくなり、潤滑剤は万能ではありませんが、固着を和らげる一手段として組み合わせると効果的です。

Q – 3 加熱や冷却を使った方法は安全ですか？
A – 3 適切な手順と温度管理を守れば、加熱、冷却は固着ベアリングを外すうえで有効な手段です。
一般的にはハウジング側だけをヒートガン、バーナーなどで温めて膨張させ、ベアリング側はそのまま、もしくは軽く冷却（瞬間冷却スプレー、ドライアイス使用）することで、両者のクリアランスを一時的に広げる事が出来ます。
ただし、過度な温度をかけると材質や熱処理にダメージが出る可能性があるため、部品の耐熱性を事前に調べておくことが重要です。
可燃性の潤滑剤を使用した直後に火炎式バーナーを使うのは危険なので、電気式のヒートガンを選ぶなど安全面に配慮した機材選びもポイントになります。

Q – 4 プーラーのねじ頭をハンマーで叩くテクニックは有効ですか？
A – 4 適度な範囲であれば、プーラーでテンションをかけた状態でプーラーのねじ頭を軽く叩く方法は、サビや固着を一気に剥がすのに有効とされています。
一定の引き抜き力に小さな衝撃を加えることで、固着面の静摩擦を動摩擦に変え、外れやすくする効果を狙ったもので、上記の加熱、冷却を行い同時に押しねじに衝撃を与えると効果的です。
過度な打撃はねじ山や爪の破損リスクを高めるため、中程度で軽く数回コンコンと叩く程度に留め、違和感を感じたらすぐにやめるべきです。
叩く際には安全メガネの着用と、工具、部品の前、下方向に身体を置かないことが前提になります。

Q – 5 どのタイミングで自分でやるのをやめるべきでしょうか？
A – 5 明確な目安としては、プーラーの押しねじ（センターボルト）や爪に明らかな異音や変形の兆候が出てきた時点で、一度作業を中止すべきです。
限界近くまでテンションをかけてもまったく動く気配がない場合や、ケースやシャフト側にクラックや変形が出始めた場合も、これ以上の負荷は危険信号となります。
専用治具や油圧プレスの使用が指定されている作業を、無理に汎用プーラーだけでこなそうとするのは避けるべきです。
こうした状況では、早めに専門の工場やショップに相談することが、結果的に部品や自分の身を守る最善の選択になります。

Q – 6 固着ベアリングを外すための段階的なアプローチを教えてください。
A – 6 まずは通常のプーラー手順でテンションをかけ、外れない場合は潤滑剤を併用してしばらく待つ、というステップからスタートします。
それでもダメなら、加熱や軽い打撃併用などを組み合わせつつ、毎回プーラーの掛かりと部品の状態を確認しながら少しずつアプローチを強めていきます。
さらに作業を重ねても動かない場合には、一旦2～3時間程作業を中断し頭と体をリフレッシュしてから、油圧プーラーなど、より強力な手段を検討しますが、その前に（部品や工具が限界に近づいていないか）を必ずチェックします。
このように段階的に方法を切り替え、どこかで撤退ラインを設定しておくことが、固着ベアリングとの賢い付き合い方と言えます。

Amazonでベアリングプーラー Set 只今販売中

締めくくり

ここまで読み進めていただくと、ギアプーラーとベアリングプーラーが、ただの便利工具ではなく、部品と自分の身を守るための道具だということが、かなりはっきり見えてきたはずです。
ベアリングの構造や圧入の仕組み、内掛け、外掛け、セパレーター、パイロットベアリングプーラーといった工具の種類と違いや、どの場面でどれを選ぶかという判断が出来れば、基本的な作業を行い、目の前のベアリングやギア、プーリーを取り外します。
もう運任せの力技で相手にする必要はありません。
キチンとした準備を行い、状況を観察して、適切なプーラーを選び、正しい手順で少しずつ力をかけ、うまくいかないときは、潤滑剤、打撃、加熱、冷却、といった一工夫を組み合わせ、決して一発ヤマ勘の逆転に頼らない。
工具や部品の限界を感じたら、欲張らずに引き際を決める勇気も持つ。
こうした考え方が身につけば、バイクや自転車、機械のメンテナンスは、トラブルとの綱引きから、状態を読み解きながら組み立てていくような、楽しい作業に変わっていくでしょう。
作業を楽しみ、満喫しながら作業を行うと、工具選びも楽しくなると思います。

投稿 プーラー ベアリングプーラー ギアプーラー使い方【徹底解説】 は 便利探求ラボ に最初に表示されました。

AmazonでSignetショックレスハンマー只今販売中

普通のハンマーと無反動ハンマーの基本構造の違い

普通のハンマーは、金属のヘッドと柄という非常にシンプルな構造で、振り下ろした運動エネルギーを一気に対象物へ伝える設計になっています。一方、無反動ハンマーはヘッド内部にショットや砂、樹脂ブロックなどを封入し、衝撃をわずかな時間に分散させることで（反発） を抑えます。この構造の違いが、手に伝わる感触や、ワークの傷や跳ね返りなどの差として現れます。

ヘッド内部に動く重りがあるかないかが決定的な違い

Q – 1 普通のハンマー、ラバーハンマーと無反動ハンマーの構造は、どこが一番違うのですか？
A – 1 普通の鉄ハンマーは、金属ヘッドと柄が一体で動くシンプルな構造で、振った運動エネルギーがそのまま一気に対象物に伝わります。
ラバーハンマーは、ヘッドの部分がゴムの塊で出来ているハンマーです。
無反動ハンマーは、ヘッド内部にショット、砂、ペレットなどの（動く重り）を封入し、打撃の瞬間にそれが遅れて動くことで反動を打ち消す構造になっています。
この内部ウェイト（鋼球玉など）が、打撃時間をわずかにずらし、力を時間差で伝え、反発を打ち消すことで、跳ね返りと手に返るショックを大きく減らします。
形状によっては、コンビネーションハンマーでも、無反動と言う名前がついており、素材の改良でヘッド素材が反発しにくい物が多く、ハンマー内部に玉材や砂が入ってないものも、無反動ハンマーと呼んでいます。
ナイロンの棒で無反動（低反発）な叩くための棒も有るので、棒の直径を選び、叩くのも有効です。

ハンマーを振り下ろす時にバラ鋼球が上面に移動しハンマーが振り下ろされワークに当たった瞬間にバラ鋼球がハンマー下部に当たるので無反動な動きに繋がります。

Q – 2 なぜ無反動ハンマー（ペレット入り）は跳ね返り、反発しにくいのでしょうか？（ショックレスハンマー）
A – 2 普通のハンマーは、ヘッドが対象物（ワーク）に当たった瞬間に、反発力がそのまま元の方向に戻るため、ヘッドが跳ね返るリバウンドが大きくなります。
無反動ハンマー（ショックレスハンマー）は、接触と同時に内部ショットが下方（叩く物）へ移動し、その慣性によってヘッドが反発する動きを打ち消す働きをします。
結果として、ヘッドは対象物に引き寄せられたような感覚になり、二度打ちや工具の暴れを抑えられるため、狙った位置に安定して力を加えやすくなります。

Q – 3 無反動ハンマー（ショックレスハンマー）は普通のハンマーよりも壊れやすいですか？
A – 3 構造が複雑なぶん、無反動ハンマーは内部のショット部や樹脂ヘッドが摩耗、劣化する要素が多く、乱暴な扱いを続けると性能低下のスピードは速くなりがちです。
（オイルや溶剤がハンマーに付いた時は、速やかにふき取る事をお勧めします）
用途に合った硬さのヘッドを選び、極端な空振りや金属の角に無理に当てないように使えば、一般的な現場使用に十分耐える耐久性があります。
ワークの打痕の保護や、反動軽減によって部品や自分の身体を守る効果を考えると、適切な工具で、無反動ハンマーを消耗品として上手に使う事で、価値の高い工具と言えるでしょう。

Q – 4 普通のハンマーと無反動ハンマー、無反動コンビネーションハンマーのどちらを最初の一本として買うべきですか？
A – 4 木工や日曜大工、簡単な作業が中心で、くぎ打ちなど幅広く使えるのは、普通のハンマーを一本目に選ぶ方が汎用性は高いです。
自動車、バイク、機械まわりの作業が多く、金属部品の位置調整や固着部品のなじませがメインなら、無反動ハンマーや無反動コンビネーションハンマーを用意した方が安全で実用的です。
作業頻度や内容にもよりますが、最終的には複数種類のハンマーをそろえるのが理想ですが、叩く対象が何かを基準に、どちらを先に選ぶかよりも、作業によって工具を使い分けると、失敗しにくく、スムーズな作業に繋がるでしょう。

Q – 5 無反動コンビネーションハンマーの中で、硬い、柔らかい樹脂ヘッドと硬い、柔らかいゴムヘッド、銅ヘッド、アルミヘッドの違いは何ですか？
A – 5 樹脂ヘッドは変形が少なく、打撃力がダイレクトにワークに伝わりやすいため、部品の圧入や傷の心配がある時には向いています。
コンビネーションハンマーによっては、打撃部分の材質や大きさを変えられる無反動コンビネーションハンマーも売られています。
ゴムヘッドはつぶれながら力を伝えるため、衝撃がよりマイルドになり、家具の組立や大きなキズを避けたい木材、樹脂部品などでの使用に向いています。
ハンマーヘッドの材質を変える事で、仕上がりの跡と、打撃の力が変わるので、ワークの材質に合わせてハンマーヘッドを選ぶのがポイントになります。

Q – 6 無反動ハンマーを使うときに、普通のハンマーと持ち方や、振り方を変える必要はありますか？
A – 6 基本のグリップ位置は同じですが、無反動ハンマーはヘッドが跳ね返らないぶん、振り終わりまで手元でしっかりコントロールする意識が重要です。
普通のハンマーの感覚で強く振り抜きすぎると、止まりが良いぶん想定より大きな変位を与えてしまうことがあるため、狙いをつけて短めのストロークで様子を見るのが安全です。
（ハンマーヘッドの重量に大きく左右されます）
慣れてくると、無理に強く振らなくても十分な効果が得られるので、徐々に力を入れつつ、リズムと打撃の深さ（打撃をしてワークにハンマーが当たった時にハンマーを押し込むような感じ）を調整していくと疲労も抑えられ、作業効率も上がるでしょう。
何事も状況に応じて、対応していくことが、スムーズに作業していく為の肝でしょう。

ネジロック ネジ緩み止め ネジロック外し方 【徹底解説】

普通のハンマーと無反動ハンマーをぶつけると反動がありません。 （反動とはハンマー同士が当たった瞬間にハンマーとハンマーが反発して跳ねる事）この左側の無反動ハンマーは、１８年くらい前に購入したもので、目立ったキズや損傷は、有りません。

AmazonでToneコンビネーションハンマー只今販売中

仙人モカ

おい、おい、おい、
隣のコースケくんが、鏡面のアルミのパーツを鉄のハンマーでがガンガン、カンカン叩い取り付けておるぞ～。

金次

ひょー駄目だよ～。
コースケさん、無反動コンビネーションハンマーの軟らかい軟質ゴムか、硬質ゴムで優しく叩かないと、鏡面の面に打痕が出来るよ‼

便利探求ラボのスタッフの電造さん

あー苦労して鏡面加工にしてもらったのに‼
もう、パーツが傷だらけで、あー歪んでるし、指紋ベタベタで、物凄く汚いパーツに成ってるよ～‼
無反動ハンマーを使い軽く叩けば、問題は起きなかったのにな～

銀次

僕は、鉄のハンマーが3本と無反動ハンマー2本、コンビネーションの無反動ハンマーを1本持っていても、他の大きさの違うハンマーが欲しくなるんだよね。
合計で6本のハンマーを持っているけど、増える可能性大だよ。
ハンマーって大きさが変われば、叩く力を変えるだけで何も変わらないと思っている人が多いけど、変わらなそうに見えて、奥が深いんだよね。

AmazonでPBナイロンハンマー只今販売中

無反動ハンマー大（上）、無反動ハンマー中（中）、真鍮ハンマー（下）

叩いたときの力の伝わり方と作業への影響

通常のハンマーは叩いた際に反発が生じ、跳ね返りによってコントロールが難しくなることがあります。特に連続作業では精度に影響が出ます。

ハンマーは万能ではなく、得意な場面が違うと理解すると解り易いです

Q – 1 なぜ無反動ハンマーは作業者の疲労を減らすと言われるのですか？
A – 1 普通のハンマーは、打撃時の反発がそのまま手首、肘、肩に返ってくるため、連続作業で関節や筋肉に細かな疲れや、ダメージが蓄積しやすくなります。
無反動ハンマーは、内部ショットが反動を吸収するため、戻りのショックが小さく、筋肉が衝撃を受ける衝撃を減らせます。
結果として、同じ作業量でも体感的な疲労が少なくなり、集中力や作業精度が長時間保ちやすくなります。

Q – 2 ハンマーの打撃力の伝わり方が違うと、ワークの収まりにどんな差が出ますか？
A – 2 普通のハンマーは、短時間に集中して力が密集するため、局所的な変形や深い打痕が出やすく、くぎ打ちや荒い成形には向いていますが、ワークの面をきれいに密着をさせたい場合いには不利です。（反発の強さにより変わります）
無反動ハンマーは、力の伝わり方が少し分散して伝わるため、表面に急激な衝撃（反発）を与えずに、じゅんわりと力を浸透させ、イメージをしながら叩くと良いでしょう。
これにより、表面の傷やへこみを抑えながら部品を打ち込ませるので、特に精密部品や見える部分の仕上がりに気を使う作業で差が出ます。

Q – 3 無反動コンビネーションハンマーはパワー不足に感じることはありませんか？
A – 3 初めて使うと、普通のハンマーのようなカンッという鋭い音と手応えが少ないため、打撃が効いていないと感じることがありますが、無反動ハンマーの大きさが、各種サイズが有るので使用用途により、無反動コンビネーションハンマーのサイズを取り揃えると作業が捗るでしょう。
実際には、ハンマーのヘッドが跳ね返らず（反発）にエネルギーを対象物に押しとどめているため、見た目以上にしっかり打撃を与えています。
重要なのは、音や手応えではなくワークがどれだけ反発なく打撃を受け止めたかで評価することで、慣れると少ないストロークで確実に成果を出せる工具だと分かってきます。

Q – 4 反動の違いは、安全性にどのように関係しますか？
A – 4 反動が大きい普通のハンマーでは、予想外にヘッドが跳ね返って周囲の部品や自分の体を叩いてしまうリスクがあります。
無反動ハンマーは、連続打撃の際、衝撃の力が下方向に集中するため、ヘッドの軌道が安定しやすく、狭い場所や手元の近くを叩くときの誤打を減らすことができます。
安全に感じるからと言って気を抜かず、常に周囲のクリアランスと、ヘッドが滑ったときの状況を考慮することが、安全作業の大前提条件です。

Q – 5 ハンマーの違いで長時間作業した場合の違いは、具体的にどう体感できますか？
A – 5 鉄のハンマーで釘を叩く時にハンマーが重すぎると疲れ、ハンマーが軽いと長く太い釘が木材に素早く打ち込まれません。
なので、自分の使用条件に合った工具を使う事で、疲れを軽減する事が出来ます。
普通のハンマーで、二時間、三時間と作業を続けるうちに、手のしびれや握力低下、肩や腰の張りなどとして疲労が表面化しやすくなります。
無反動ハンマーでも、二、三時間叩くと、普通のハンマーと同じような疲れが出ますが、反発力が少ないので、手首や腕に伝わる反動が少なくなり疲れも違ってきます。

※特に年齢を重ねた作業者や、過去に手首や肘、肩や腰を痛めた経験がある人ほど、この差は大きな意味を持ちます。
作業に応じたハンマーのサイズと、力加減が大切になります。

Q – 6 初心者でも、力の伝わり方の違いを理解して使い分けできますか？
A – 6 難しい事を考えなくても、打撃後にハンマーが跳ね返る（反発）か？しっかり止まるか？という感覚だけで両者の性格の違いをつかむことができます。
実際に同じ部品を普通のハンマーと無反動ハンマーで数回ずつ叩き比べてみると、手応えと部品の動き方（インストール時）の違いがはっきり感じられます。
その体験を一度積んでおけば、次からは用途を見て自然と（今日はこっち）と選べるようになるので、最初に使う時などは、短時間の比較テストをしておくのがおすすめです。

AmazonでHalder Simplexハンマー040只今販売中

Halder Simplex 040のハンマー（真ん中、灰色、青ヘッド）、プラスチックハンマー（黄色ヘッド）

シーン別で変える、普通のハンマーが向く場面、無反動ハンマーが向く場面とは、

ホイールハブからブレーキローターを外す、錆びた部品をなじませ取り付ける、シャフトを少しずつ送りたい――こうした作業では、無反動ハンマーで、傷をつけずに打ち込む打撃が役立ちます。反動が少ないので、ワークが跳ね返って位置ずれするリスクも減り、部品や工具を傷めにくくなります。特にアルミ部品や高価な精密部品を扱うときは、無反動ハンマーやコンビネーションハンマーを一本持っているかどうかで、安心感が大きく変わります。

車、バイク、機械整備では無反動ハンマーのじわっと効く一撃

Q – 1 木工やDIYでは、普通の鉄ハンマーと無反動ハンマー、コンビネーション、ラバーハンマーをどう使い分けるべきですか？
A – 1 くぎ打ち、解体、大まかな位置決めなど、テンポよく叩きたい作業では、普通の鉄ハンマーの方がリズムを取りやすく効率的です。
家具の組立や、塗装済みのフレームを微調整するような場面では、無反動ハンマーやコンビネーションハンマー、ラバーヘッドを使うことで、へこみや塗装ハガレを大きく減らせます。
つまり木にくぎを打つ場面では普通の鉄ハンマー、仕上がったものを打ち込む、ズラス、場面では無反動ハンマーやコンビネーションハンマーという使い分けが、イメージしやすい一例と思います。

Q – 2 自動車整備で、無反動ハンマーが特に役立つのはどんな作業ですか？
A – 2 ホイールがハブに固着しているとき、ローターがサビで貼り付いているときなど、部品を壊さずになじませたい場面で無反動ハンマーが威力を発揮します。
サスペンションやアーム類のブッシュ、ベアリング圧入など、傷をつけずにパーツを取り付ける作業でも、反動が少なく、部品の破損や傷を防止しやすくなります。（銅やアルミヘッドが有効です）
ゴムヘッド＋樹脂タイプのヘッドを選べば、アルミパーツや塗装面へのダメージも抑えやすく、再使用する部品を安心して叩けるようになります。（力の加減は必要です）

Q – 3 バイクや自転車のメンテナンスでのおすすめの使い方は？
A – 3 ステムやハンドルまわり、シートポストなど、クランプで固定されている部位の微妙な調整には、樹脂ヘッドの無反動ハンマーが向いています。
フレームやフォークなど、変形させたくない部分に直接金属ハンマーを当てるのは避け、当て木＋無反動ハンマーの組み合わせでやさしく動かすのが安全です。（樹脂棒も良いです）
チェーンリングボルトやペダルの固着解放など、トルク＋ショックが必要な場面でも、レンチに軽くショックを与える用途で鉄のハンマーや無反動ハンマーを活用できます。

Q – 4 家の中のちょっとした修理でも、無反動ハンマーは使えますか？
A – 4 ドア枠や建具、家具のぐらつき調整、椅子のガスシリンダーの取り付けなど、表面を大きく傷つけたくない場面では、無反動ハンマーは非常に相性が良いです。
無反動ハンマーは、高い金属打撃音が少ないため、夜間やマンションなどでも騒音を抑えながら作業でき、近隣への配慮が必要な環境でも使いやすくなりますが、打撃がフロアーを伝って下上、左右のお部屋に伝わる事が有るので注意が必要です。
当て木や布を一枚かませてから叩くことで、さらにキズや跡を抑えられるので、目立つ場所の補修にも安心して使えます。

Q – 5 解体作業では、無反動ハンマーより普通のハンマーの方が良いですか？
A – 5 壁や床材の解体、釘抜きや破壊がメインの作業では、普通のハンマーや大ハンマーの打撃が向いています。
無反動ハンマーは衝撃がマイルドなぶん、破壊力を求める場面では効率が落ちる場合があります。近くに壊したくない配管や設備がある場合には、無反動ハンマーを使って不要な跳ね返りや横滑りを抑えるという使い方もあり得ます。

Q – 6 一本で全部こなしたいとき、どちらを選ぶのが現実的ですか？
A – 6 木工の釘の打ち込みが中心なら普通のハンマー、機械、整備系が中心なら、鉄ハンマーと無反動ハンマー、コンビネーションハンマーなど自分のメイン用途に合わせて工具を選ぶのが現実的です。
どちらか一本のハンマーで済ませると、どうしても不向きな作業に使わざるをえない場面が出るため、当て木や保護材をうまく活用してリスクを減らす必要があります。
将来的に数本のハンマーを持ちつつ、今一番必要としている用途のハンマーを、最初の一本として選ぶのが後悔しにくい選び方でないでしょうか。

AmazonでHalder Simplex 030只今販売中

Halder Simplex 040（上）040 硬質ゴム系、軟質ゴム系、アルミ、プラスチック、交換ヘッドー４個、Halder Simplex 030（下）ナイロン、銅ヘッド。

素材や形状で変わる打撃感とワークへの優しさ

ワークの素材がアルミ、銅、樹脂、木などに変わると、適したハンマーの素材も変わります。柔らかい素材に硬いスチールヘッドを使うと、打痕が深く残ったり、割れや欠けの原因になることがあります。そうした場面では、樹脂やゴムヘッドの無反動ハンマーを使うことで、必要な力を伝えつつも、表面のダメージを最小限に抑えることができます。

ワークの素材に合わせてヘッド素材を交換する

Q – 1 ヘッド素材の違いは、具体的にどんな場面で効いてきますか？
A – 1 スチールヘッドは、くぎ打ちや金属の塑性変形など、力をしっかり伝えたい用途で頼りになりますが、柔らかい素材のワークには打痕を残します。
ハンマーのヘッドが樹脂、ゴムヘッド、木材、アルミ、樹脂パーツなどの形にキズを付けずに力を伝えられるのが強みです。
現場では、スチールハンマーで樹脂の棒を使うか、樹脂ヘッドで初めから作業を行うのか、といった使い分けをすることで、効率と仕上がりを両立できます。

Q – 2 ヘッド形状の（面）と（点）の違いは、どう使い分ければよいですか？
A – 2 ハンマーヘッドの広いフラット面は力が分散するため、面全体をなじませたいときや、打撃跡を浅く抑えたい場面に向いています。
やや丸みのあるヘッドや小径ヘッドは、力を一点に集中させやすく、硬く固着した局所的な歪みを修正したいときに有効です。
同じ重量でもヘッド形状で結果が大きく変わるので、（面で当てるのか、点で当てるのか）を意識して形状を選ぶのがコツです。

Q – 3 ワークがアルミや樹脂の場合、どのようなヘッドを選ぶべきですか？
A – 3 アルミや樹脂は表面が柔らかく、スチールヘッドで直接叩くとへこみ、割れ、ヒビなどのダメージが出やすくなります。
こうした素材には、ポリウレタンやナイロンなどの樹脂ヘッド、またはゴムヘッドを優先的に選ぶことで、仕上がりを保ちつつ必要な力だけ伝えられます。
特に再利用するパーツや見える部分のパーツでは、最初から（柔らかいヘッド）を選んでおくと、後悔する場面がぐっと減ります。

Q – 4 交換ヘッド式のコンビネーションハンマーにはどんなメリットがありますか？
A – 4 交換ヘッド式ハンマーは、片方だけ硬め、片方は柔らかめなど、左右で性格の違うヘッドを選べるため、一本のハンマーで幅広い用途に対応できます。

ヘッドが傷んだときに本体ごと買い替える必要がなく、消耗部分だけ交換できるので、長期的にはコストを抑えられるのも利点で、ヘッドの素材や大きさを変えられるコンビネーションハンマーが販売されています。
現場での使い分けは、数種類の大きさの異なるコンビネーションハンマーと数種類のハンマーヘッドを揃えており、取り付けパーツや作業状況により、ハンマーヘッドの使い分けを行っています。複数の素材のハンマーヘッドを揃える事で、作業の流れを止めずに済みます。

Q – 5 ヘッドが硬すぎると、どんなリスクがありますか？
A – 5 ワークがヘッドより柔らかい場合、硬いヘッドは表面に深い打痕を残し、最悪の場合は、パーツの割れや欠けにつながる事があります。
外部に打痕が残ると、後から歪やストレスがその部分に溜まり、クラックが入る原因にもなりかねません、目に見えないダメージとして潜む危険があります。
とりあえず硬い方が叩けると選ぶのではなく、ワークの薄さや硬さにに注意しワークよりも、柔らかいヘッドの素材を選ぶ意識が重要です。

Q – 6 ヘッド素材の違いは、作業音や周囲への音の迷惑になりますか？
A – 6 夜間の作業では、金属ヘッドの打撃音は、高い金属音が響きます。
工場では問題なくても、住宅街や夜間作業では騒音になりがちで、樹脂、ゴムヘッドは衝撃音がかなりマイルドになり、反響音も少ないため、作業者自身の耳や周囲の環境への負担を減らせます。
作業場所で、どの位の音を出せば、騒音問題に成らないという為にも、ハンマーのヘッド素材を選ぶ際の重要な判断材料になります。

AmazonでToneゴムハンマー只今販売中

失敗しない選び方とサイズ、重量の目安

ハンマー選びでまず押さえたいのは、何をどのくらいの力で打撃するのか？という事です。木材へのくぎ打ちや、固着した金属部品取り外しならば、中、重量級の普通のハンマーで十分ですが、寸法精度の渋い物同士の打ち込みならば、無反動ハンマーを優先的に検討した方が効率的です。

作業頻度が高い方ならば、用途を整理したうえで、普通鉄ハンマー、無反動ハンマー、コンビネーションハンマーの3本持ちを前提に考えると、選択がぐっと楽になります。

握りやすさと滑りにくさは安全性にも直結する

Q – 1 ハンマーの重量は、どうやって自分に合うものを見つければ良いですか？
A – 1 理想は、実際に店舗などで持ち比べ、振り上げてみたときに無理なく一日中振れそうと感じる範囲を探すことです。
少しの時間だから、今持っているハンマーよりも倍以上も重い鉄のハンマーを購入すると、その鉄ハンマーは、工具箱の主になりかねません。
ハンマーが軽すぎるとハンマーを振る回数や釘が木に入らず疲れます。
鉄のハンマーが重すぎると狙いのブレや腕や手首の疲れや負傷に繋がります。
やや重いが、心地の良い振り下ろしが出来、コントロールのできるハンマーがバランスの目安になります。

Q – 2 サイズ（長さ）は、どのような基準で選ぶべきですか？
A – 2 ハンマーの柄が長いほど遠心力が大きくなり、一撃の威力は増しますが、そのぶん取り回しが難しく、狭い場所では扱いにくくなります。（型枠大工さんなどが、長い柄のハンマーを使っている傾向が多く、ハンマーの2回振り位で、釘を打撃しています）
エンジンルームなどの狭所が多いなら短め、広い作業台や屋外の解体が多いなら標準〜やや長めと、使用環境に合わせて長さを決めると良いです。

Q – 3 最初の一本で無反動ハンマーを選ぶ場合、どの様なハンマーを選ぶと無難ですか？
A – 3 車、バイク、機械整備が中心なら、片手でしっかり振れる中量級（例 500〜1,000gクラス、１～２LB）を選ぶと汎用性が高いです。
ハンマーのグリップは滑りにくいラバー付きのものを優先すると扱いやすくなり、あまりに特殊な形や極端に重いモデルは避け、定番商品から揃え、自分の用途に合わせて二本目以降を追加するのがおすすめです。

Q – 4 複数のハンマーをそろえる場合の優先順位は？
A – 4 まずは普通ハンマーから無反動ハンマー又はコンビネーションハンマーの２～３種類を基本セットとしてそろえると、ほとんどの作業をカバーできます。
次に、柔らかいワーク向けのゴムハンマーや、特殊形状のヘッドを持つモデルを追加していくと、より細かい用途に対応しやすくなり、自分の作業内容を整理してからこの作業には、このハンマーと決めて購入するとムダが減ります。

Q – 5 価格はどこまでこだわるべきでしょうか？
A – 5 極端に安価なハンマーは、ヘッドの固定や素材の強度に不安があり、長期使用や安全性の面でリスクが高くなることがあります。
最初から高級品だけを狙う必要はなく、信頼できるメーカーの中価格帯を選ぶだけでも、十分な品質と耐久性を得られ、壊れると危険な工具なので、予算の中で安全性と信頼性を優先し、装飾的な要素は後回しにするのが良い選び方でしょう。

Q – 6 オンライン購入時にチェックしておきたいポイントは？
A – 6 メーカー、重量、全長、ヘッド素材、（内部構造 – 無反動、コンビネーションハンマーの場合）などの基本スペックが明記されているかを必ず確認します。
レビューで、どんな用途に使われているか？ 反動の少なさ？ グリップの握りやすさ？ 交換部品の有無？ 耐久性？ に触れているものを参考にするとよいでしょう。
写真だけでは、サイズ感を把握できないので、手持ちの工具の寸法と重量を照らし合わせて、実際の大きさや重さをイメージするひと失敗が減るでしょう。

AmazonでHazetプラスチックハンマー只今販売中

ハンマーを長く安全に使うためのメンテナンスと保管のポイント

普通の鉄ハンマーは構造がシンプルなぶん、ヘッドの緩みや柄の割れを見落としがちです。使用前にヘッドと柄の接合部（クサビなど）を確認し、ぐらつきやひび割れがないか定期的に点検することが重要です。異常を放置すると、打撃時にヘッドが抜けて飛ぶなど、重大な事故につながるおそれがあります。

ヘッドと柄の緩みチェックは使用前後のルーティンに！

Q – 1 普通のハンマーの点検で、最低限チェックすべきポイントは？
A – 1 ヘッドと柄の接合部にぐらつきがないか、木柄なら割れやささくれがないか、樹脂柄ならひびや変形がないかを確認し、ヘッドの打撃面に大きな欠けや割れ、ヒビ、バリ、深いへこみがある場合は、ワークや他の工具を傷付ける原因になるため、研磨か交換を検討しましょう。
これらを使用前後のルーティンにすることで、突然の破損や事故のリスクを大きく減らせます。

Q – 2 無反動ハンマー特有の点検ポイントはありますか？
A – 2 ヘッド外装の樹脂に深い亀裂やえぐれがないか、内部ショットが偏って固まっていないか？ショットが詰まっているのかを確認することが重要で、振ったときにサッサッと音がすればよいですが、特定方向でだけ重く感じる、音が聞こえないなどの違和感があれば、内部構造の異常を疑うべきサインです。
この様な場合は固い大きな物を叩き、反発の有無や強弱を確かめましょう。
ハンマーの性能が落ちている状態で無理に使うと、本来の効果が出ず、予想外の反動やバランスの悪さにつながり、パーツの損傷につながる恐れが起きるでしょう。

Q – 3 ハンマーの清掃は、どのように行うのが安全ですか？
A – 3 金属ハンマーの汚れは、乾いた布や軽い水拭きで汚れや、油分を落とし、必要に応じて薄く防錆油を伸ばす程度に留めます。
樹脂ヘッドやゴム部分は、シンナーなど強い溶剤を避け、中性洗剤を薄めた水で軽く拭き取り、しっかり乾燥させます。
特にグリップ部分は、油や切粉を残さないよう念入りに拭き、すべりの原因になる付着物を定期的に取り除くことが大切です。

Q – 4 保管の仕方で、寿命はどれくらい変わりますか？
A – 4 道具箱の底に投げ込むような保管だと、ヘッドや柄のグリップがぶつかって不要な傷や損傷が増え、特に樹脂ヘッドの劣化が早まる事があります。
フックやツールボードに掛ける、仕切り付きの引き出しに寝かせるなど、ヘッド同士が直接ぶつからない工夫をするだけでも状態は大きく違い、高温多湿、直射日光、油分や溶剤を避けることで、柄や樹脂部分の寿命を伸ばせるため、保管場所の環境にも目を向けると良いです。

Q – 5 いつ買い替え時と判断すべきですか？
A – 5 ヘッドのぐらつきや柄のひび割れなど、安全に関わる異常が確認された場合は、補修でごまかさず買い替えを優先すべきです。
まだ使えるかもしれないという気持ちよりも、事故が起きてからでは遅いという視点で判断するのが、安全面では、正解でしょう。

Q – 6 日常的に心がけるとよい、安全な使い方のポイントは？
A – 6 叩く前に周囲と軌道を確認し、取り回しに支障が無いか？ 近くに物や人がいないかを毎回チェックする習慣を持ち、作業中は、グローブや保護メガネなど必要な保護具を着用し、打撃面から飛び散る可能性のある破片や切粉から目や手を守りましょう。
疲れてきた！集中力が切れてきた！と感じたら、短時間でも一度手を止めることで、思わぬミスや怪我を防ぎやすくなります。

AmazonでToneコンビネーションハンマー只今販売中

締めくくり

普通のハンマーと無反動ハンマー（ショックレスハンマー）、コンビネーションハンマーは、叩くという同じ動作をしながら、作りも性格もまったく違う工具です。
シンプルな構造で一撃が持ち味の普通の鉄ハンマーは、くぎ打ちや解体のようにテンポよく作業したい場面で力を発揮します。
無反動ハンマーはヘッド内部の重りや、素材の反発を抑え、叩いた方向にじわっと力を伝えることで、ワークや身体への負担を小さくしてくれます。
コンビネーションハンマーの数多くのヘッドによって、ワークの損傷を最小限にとどめ、効率の良い作業が出来るでしょう。

この記事全体を通して、どのハンマーが優れているかではなく、どんな場面で何のハンマーを使用するのかを主に解説してきました。
素材、形状、重量、長さ、グリップと、選択のポイントは多くありますが、まずは、何の作業を行いたいのか？
何を傷つけたくないのか？
などを具体的にイメージして作業をしましょう。
そのうえで、普通の鉄ハンマーと無反動ハンマー、コンビネーションハンマーを一本ずつそろえ、用途ごとに使い分けることで、作業の質と安全性は確実に変わります。

最後に大切なのは、どれだけ良いハンマーを持っていても、点検とメンテナンスを怠れば、性能も安全性も落ちてしまうという点です。
ヘッドと柄の緩み、樹脂ヘッドの傷の確認、適切な保管は、どれも難しいことではありませんが、続けるかどうかで寿命が大きく変わります。
今日から、なんとなく叩くではなく、用途に合わせて工具を選び、状態を管理しながら使い分ける意識を持てば、工具はただの道具から、頼れる相棒に変わっていくでしょう。

投稿 ゴムハンマーと無反動ハンマーの違い 【徹底解説】 は 便利探求ラボ に最初に表示されました。

一見どれも同じに見えるベアリンググリス（潤滑油）も、基油の種類や増ちょう剤、粘度やちょう度の違いによって、適した温度域や荷重条件、冷熱、水に強いなどでの使用条件が大きく変わります。
本記事では、ベアリングの規格の読み方と、現場で迷わないグリス選定の考え方を、現役エンジニアの視点で体系的に整理していきます。
この回では、ボールベアリングを主にして記事を書いていきます。
カタログの専門用語に悩まされてきた方でも、今日から自信を持ってベアリングとグリスを選べるようになることを目指します。

ショックドライバーの正しい使い方の解説

ベアリングの直径が1.2M以上のベアリングです。

Amazonで各種ベアリング只今販売中

ベアリングの型番は、どこに書いてありますか？

​ベアリングの規格は単なるサイズ基準ではなく、耐荷重や精度なども考慮されています。規格を知らずに交換すると、性能低下や寿命短縮につながることがあります。

世界共通のベアリング寸法ルール

Q – 1 ベアリングの規格とは何ですか？
A – 1 アリングの規格とは、ベアリングのサイズ、精度などを世界共通で統一するための基準です。
機械の回転部分に使われるベアリングは、メーカーが異なっても交換できるようにする必要があり、ISO（国際標準化機構）やJIS（日本産業規格）などの規格によって、内径、外径、幅、精度、許容荷重などが定められています。（CN、C3など）
例えば6203というベアリングは、どのメーカーでも基本寸法が同じになるよう設計されています。この規格があることで設備保全や部品交換が容易になり、機械設計の標準化も可能になり、規格を理解しておくことで、適切なベアリング選定や交換がスムーズに行えるようになります。）

ベアリングの外輪にレーザーで刻印されているか、シール面に型番が刻印されています。
ベアリングの型番が刻印されている、刻印が無い場合でも、ベアリングの外形や内径、幅を計りその寸法から型番を割り出すことも出来ます。（確認は大切です）

Q – 2 ISO規格とJIS規格の違いは何ですか？
A – 2 ISO規格は国際的な標準規格であり、世界中の機械メーカーが採用しているベアリング規格です。
JIS規格は日本の産業規格で、日本国内の機械設計や製造で広く使われており、現在のベアリング規格は国際化が進んでいるため、多くのJIS規格はISO規格と整合性を持っており、基本的な寸法や型番のルールはほぼ同じです。
そのため海外製ベアリングでも互換性が保たれている場合が多く、交換部品として問題なく使用できるケースがほとんどです。
（特殊用途や精度等級などの細かい仕様は規格ごとに違う場合があるため、設備設計や高精度機械では仕様確認が重要になります。）

Q – 3海外カタログのDINやISO表示しかないとき、日本メーカー品にどう対応させれば良いですか?
A – 3 まずはISOやDINとJISの等級対応表を確認し、P0＝一般公差、P6、P5、P4…といったグレードを揃えるのが基本です。
多くの大手メーカーは、カタログのどこかに「ISO、公差等級の対応」を掲載しており、JISやABECとの関係も示しており、その呼び番号（寸法）はISOで共通化されているため、内径、外径、幅が同一のシリーズを選べば互換性があります。
最終的には、許容回転数や想定荷重、内部すきまなども照合し、単純に寸法だけを合わせるのではなく、使用条件に対して同等以上の仕様であるかを確認することが重要です。

この等級は、ベアリングの内径（ID）、外径（OD）幅（W）での精度です。
ベアリングのクリアランスの事ではありません。

数字の並びが一般的にはP0→P6→P5→P4→P2の順に精度が厳しくなります。

Q – 4 精度等級が高いほど、必ずしも寿命が長くなるわけではないのですか?
A – 4 その通りで、寿命は主に荷重条件、潤滑状態、組付け精度、取り付け方、部品の汚染度合いなどに大きく左右されます。
高精度等級は回転精度や公差が優れているため、特定の用途では振動や熱の低減を通じて寿命にプラスに働くことがあります。
たとえP4クラスのベアリングを使っても、組付け不備、過大な荷重、油膜不足、異物混入があれば、理論寿命よりはるかに早く損傷が進みます。
逆に、標準等級でもすべての条件をきちんと満たせば、長期間安定して使用でき、精度等級＝寿命保証ではなく、システム全体としての考え方が重要になります。

Q – 5 ベアリングの形式記号は、どこまで読み取れるようになれば実務的に十分でしょうか?
A – 5 呼び番号の桁ごとに（内径を表す部分）と（シリーズ記号 – 外径、幅の組合せ）を理解し、ベアリングの表示パターンを押さえるのが大切です。

末尾の記号から、（NSK – ZZ – 鉄シールド片側/非接触、 VV – ゴムシールドー片側/非接触、 DDU – ゴムシールドー両側/接触型、オープン – シールド無し、内部すきま（クリアランス – C3など）、等を確認できれば、困まる事は少ないでしょう。
古いベアリングの型番を読み取り、内径、外形、厚み等を確認し、注文するベアリングと寸法が違ったりした時にカタログを参照し、寸法の確認を行いましょう。

同一型番6203のベアリングでも08が付くと内輪径（ID）の寸法が変わります。

6003-ZZと6203 08-ZZの内輪径が異なります。

3種類の608 – 外径22ｍｍ、幅7ｍｍで、608 – 標準品 内輪径φ8ｍｍと608 – 04 内輪径φ6.35ｍｍ、608 – 06 内輪径φ9.525ｍｍがあります。
上記の608は内径の寸法が３種類あるので６０８－●●の末尾の番号などに注意して注文してください。

Q – 6 寸法精度等級の違いで、組付けやハウジング加工の考え方も変わりますか？
A – 6 はい、精度等級が上がるほど、ベアリング自体のばらつきが減る一方で、相手側の軸、ベアリングハウジングにも高い加工精度と位置決め精度が求められます。
たとえば高精度主軸用では、軸径やハウジング穴の公差、真円度、同軸度なども厳しく管理しないと、せっかくの高精度ベアリングが性能を発揮できませんし、ベアリングの寿命も短くなるでしょう。
圧入しろが厳しすぎると内部すきまが詰まり、発熱や寿命低下を招くため、公差の組み合わせと締めしろも慎重に決める必要があります。
寸法精度の高いベアリングを使うほど、周辺部品の設計、加工、組立の難易度も数段上がると考えるべきです。
部品点数が多くなれば多くなるほど、寸法精度と組付け精度が重要になります。
組付け時に、ベアリングをシャフトやベアリングハウジングに組付けた時に、はめ込みが緩い場合は、ロックタイトの680を使い組付けるとベアリングがカチッと組み込めます。

ネジロック ネジ緩み止め ネジロック外し方 【徹底解説】

ちょこお

僕の大切なスケボーの車輪のベアリングの換を知り合いのおじさんに頼んだら、新品のベアリングからガラガラと音を立てているんだ。
あのベアリングは希少品だから、悲しいよ。

悩みおじさん

ごめんよ、悪気は無かったんだが、ベアリングを圧入する時に車輪にベアリングがすんなりはいらなかったし仕方が無かったんだ。

仙人モカ

酷いの～
スケボーがまともに進まんじゃないか～、シャフトのナットの締めすぎではないの～。
ベアリングが駄目になったのは災難じゃったの～
わしゃ～Bones Bearingも良いと思うぞ～

鉄ちゃん

悩みおじさんが、ベアリングの圧入時に大きさが有っていないソケットとハンマーでベアリングをガンガン叩いて圧入していたよ。

銀次

ベアリングのシールドが波打つていたからシールをを外しても、ベアリング自体にダメージがあるから、また新品のベアリングを注文しないといけないね。
スピードワッシャーも斜めってるよ？ 何故こんなになるの？
少し気を付ければ、失敗しないと思うよ？？？

金次

このベアリングは小さいからベアリングヒータは使えないから内径より少し大きなパイプで軽く叩けば、ベアリングがダメージを受ける事ないのにね。
僕は、新品のベアリングを取り付けた後に、何かの事情でベアリングプーラーで取り外し（取り外し時の固さにもよるけど）、ベアリングを再度、取り付ける時には、また新品のベアリングを使ってるよ。
新品ベアリングを取り外し、そのベアリングの内輪に指に入れ外輪を回すとか僅かに振動が指に伝わったら、新品に交換するんだよ！

便利探求ラボスタッフのドリミちゃん

ベアリングの取り外しは、ベアリング、ギアポーラーのサイズ違いと、パイロットベアリングポーラー、ベアリングセパレーター、スパナやボックスレンチなどを使用してベアリングを外し、ベアリングを取り付けた時にシャフトやベアリングハウジングにベアリングが緩くはまった時には、Loctiteの680の接着剤で取り付けると良いです。

AmazonでLoctite680ベアリングマウント接着剤只今販売中

ベアリングを使い分けるコツは何ですか？

ベアリング型番の後ろに付く【ZZ、VV、DDU、オープン、C2、C3】は、それぞれがベアリングの構造や内部すきま（クリアランス）を示す記号で、用途に応じて使い分けます。

シールドを鉄からゴムに変更していいの？

Q – 1 ZZ、VV、DDU、オープンは、それぞれ何を意味しているのですか
A – 1 ざっくり言うと、シールド有り無し／シールの材質などの種類を表しています。
オープンはシールドやシールが付いておらず、玉が露出した状態で、グリスが補充されてません。

ZZ は両面 片側接触鋼板シールドで、グリスは補充されています。

VV は両面 片側接触ゴムシール（メーカーにより記号は異なるが、片側しか接触しないゴム系シールで、グリスが補充されています。

DDU は両面 両側接触ゴムシール（接触リップを持つ防じん性の高いシールで、グリスが補充されています。
上記のシールの呼び名は、NSKの呼び名で書いてます。（下記にメーカー別の表があります）

これらのシールドベアリングは、水や異物侵入、グリス漏れ、摩擦トルクのバランスを変える要素で、どれだけ汚れを防ぎたいか、低摩擦に振るかで選び分けます。

オープンべアリングは、オイルの中や、密閉されたベアリングハウジングにグリスニップルが付いている機械に使用されている事が多いです。

Amazonでベアリングセパレーター只今販売中

各種ベアリングのシールです。メーカーで呼び名が変わります。

各メーカーのシールの名称違いとシールの接触の違い

シール無しベアリングはオープンベアリングと言います。

Q – 2 ZZとVVは、どちらも両面シールですが、どんな違いがあり、どう使い分けるべきですか？
A – 2 ZZは薄い金属板のシールドで、シールドの接触部が片側でもう片方は、非接触のため、摩擦トルクが小さく、小さな出力のモーターなどで、高速回転域で有利になり、一般のモータ、ファン、小型機器などで広く使われます。（湿度や水回りのモーターであれば、VV、DDUが良いです）
もう一方のＶＶは上記の鉄がゴムシールドで非接触型で、リップが内輪に非接触しているため、野外、湿度が少しあるような場所に設置します。
屋内、野外の水を多く使う場所ではDDUーNSK、LLU–NTN、2RS–SKF、

Q – 3 VVとDDU – 2RSは、どの様に違い、どの様な用途で使い分けますか？
A – 3 メーカーにより呼び名が違いますが、VV – LLBなどは、非接触ゴムシールで、ゴムのリップが内輪の溝近傍まで迫るが直接は擦らない構造のベアリングです。
VV – ２RZ – LLBなどは、金属シールドよりシール性は高いものの、ほぼ非接触なので摩擦トルクは小さめに抑えられます。
DDU – 2RS – LLUなどは、接触ゴムシールで、リップが外輪と内輪に直接接触し、粉じん、水の侵入に対してより強力なバリアとなりますが、摩擦抵抗と発熱は増えます。
粉塵などが少なくきれいな環境で、軽い飛散水程度で、低摩擦を重視したいならVV – LLBなどを選ぶと良いですが、粉じん、水、洗浄液など厳しい環境では、DDU – 2RSを選ぶのが一般的です。

Q – 4 オープンタイプはシール無しですが、どんな場面で有利なのでしょうか？
A – 4 オープンベアリングはシールが無いため、最も摩擦トルクが小さく、高速回転や低トルクを極限まで追求したい場合に有利です。
オイル潤滑を行う場合は、循環オイル、オイルミスト、オイル噴射潤滑、グリス充填ベアリングハウジングシールド（オイルシールなど）は、ベアリング自体にシールがあるとオイルの流れを阻害するため、オープンが基本になります。
その代わり、異物や水分が入りやすく、グリス封入の場合は漏れも起こりやすいので、清浄な環境もしくは潤滑、清浄を別系統できちんと管理できる装置（工作機械主軸、オイルバス内の軸受、モーターの主軸など）で使われることが多いです。

Q – 5 型番の最後のC3などは、ZZやDDUと何が違い、どう使い分けるのですか？
A – 5 C3は、標準品やＣ２に比べて、内部すきま（ボールやローラーが接触する内輪と外輪内部のクリアランス）が標準より大きいことを示す記号で、シールの種類とは全く別の事になります。
C1、C2、CN（無記載＝標準）、C3、C4いう等級のうち、C3は高温、しまりばめ、重荷重などで運転時に内部すきまが減ることを見込んで、あらかじめ大きめの遊びを持たせたグレードです。
たとえば6205ZZ C3であれば両側金属シールド＋内部すきま（クリアランス）大きめ、6205DDU C3であれば両側接触ゴムシールド＋内部すきま（クリアランス）大きめという意味で、シール構造（ZZ – VV – DDU）と内部すきま（C3など）は組み合わせて指定します。

Q – 6 実務での推奨組み合わせ例はありますか？どんな環境に何を選ぶと無難でしょうか？
A – 6 かなりざっくりですが、実務では以下のようなパターンが多いです。
① 清浄環境の汎用ファンモータのオリジナル型番が、 6203 – ZZ（標準すきま）、中高速、低損失重視。
このベアリングを6203 – DDU、 C3に変更して粉塵や工場内の空気の汚れを気にせずに長い時間使用するので、標準クリアランスからＣ３少し大きなクリアランスのベアリングに交換しベアリングの交換サイクルが長くなりました。
② コンベヤローラ、室内設備 6205 DDU – C3（両接触シール＋すきま大）、衝撃無し、温度変化 少ない。
このベアリングを6205 ZZ – CN（標準品）粉塵や衝撃が少なく低回転なので、ZZの標準クリアランスに変更しコンベアーローラの回転が良くなりました。

③ 食品機械、水や薬品の飛沫環境の機械　オイルシール＋6305 ZZ 両面鉄非接触シール。
このベアリングを6305 DDUに交換し片側のみゴム接触シール（反対側オイルシール、オイルシール側オープンシール）＋高耐水グリス（グリスニップル付き）をベアリングハウジングとオイルシールの間に充填しベアリングの寿命が延びました。

④ 主軸のベアリングでオイル潤滑　オープンシール – シール無し＋高精度等級（P4）＋ C2、泡たち防止剤配合高性能オイル使用で主軸のオイル温度低下で運行中。

実際には回転数、温度、荷重、使用状況などで、シールの種類やクリアランスが変わるので、（シール構造と内部クリアランス）はセットで考えるのがポイントです。

SKFのオイルシールとNTNのマウントピローベアリングです。

Amazonでギアプーラー３Set 只今販売中

なんとなく万能グリスは卒業　グリスの種類と使いどころを整理する‼

多くの機械で使われ万能グリスは、汎用性の高さが魅力ですが、あらゆる条件でベストというわけではありません。 低温、高温、高速、高荷重、水分などの条件が厳しくなるほど、専用グリスのメリットが効いてきます。

カルシウム、ポリウレア、アルミ複合系の得意分野

Q – 1 リチウムグリスが（汎用）とされるのは、どんな特性によるのでしょうか?
A1（リチウム石けん系グリスは、耐水性、機械安定性、耐酸化性のバランスが良く、広い温度範囲で安定して使えることから、汎用とされます。
製造コストも比較的押さえられることもあり、さまざまなベースオイル（鉱物油、合成油）と組み合わせやすいため、多くの機械の標準グリスとして採用されています。
ちょう度の調整がしやすく、NLGI 1〜3（NLGIはグリスの固さで、標準的な硬さは、NLGI2が多く選ばれてます）など用途に応じた硬さを選びやすい点も利点です。
高温連続運転や極端な高速条件では専用グレードに劣ることもあり、（万能）と誤解してしまうと選定ミスにつながる恐れがあるので、そのグリースのメーカーのデーターシートで性能を比べると良いでしょう。

Q – 2 カルシウム系グリスは、どんな条件でリチウム系より優れるのでしょうか ？
A – 2 カルシウム系グリスは、特に耐水性と耐塩水性に優れ、水がかかる環境や海水飛沫がある用途で力を発揮します。
伝統的なカルシウム石けん系は高温特性がそれほど高くない一方で、近年は複合カルシウム石けん系などの発展形が登場し、耐熱性も改善されたタイプがあり、ベアリング用途では、低〜中速で水分暴露が避けられない場所（洗浄ライン周り、屋外機器など）で選ばれるケースが多いです。
ただし、具体的な性能は製品ごとに異なるため、メーカーの技術資料で温度範囲と耐荷重性能、摩擦試験性能を必ず確認する必要があります。

Q – 3 ポリウレアグリスが高温に強いと聞きますが、どのような特徴があるのですか？
A – 3 ポリウレア系グリスは、金属石けんを増ちょう剤としないタイプで、酸化安定性と高温耐久性に優れているのが特徴です。
自動車のオルタネータや高温モータ、クラッチベアリングなど、高温環境で長寿命が求められる用途でよく採用されています。また、増ちょう剤に金属を含まないため、電食のリスクを抑えたい用途や、特殊な電気的特性が求められる場面でメリットがあります。
一方で、他のグリスとの混合適合性が限定されることもあり、補給時には銘柄の統一と入れ替え手順に注意が必要です。

Q – 4 アルミニウム複合系グリスは、どのような用途で選ばれるのでしょうか？
A – 4 アルミニウム複合石けん系グリスは、比較的高い耐熱性と機械安定性に加え、良好な耐水性を兼ね備えていることから、産業機械や自動車部品などの幅広い用途で検討されます。
高温でのせん断に強く、長期間ちょう度を維持しやすい点が評価されています。
滴点が高い製品が多く、グリスの軟化や流出が起こりにくいため、高温付近でのシール性維持にも有利ですが、全てのアルミ複合系が同じ特性を持つわけではないため、具体的な温度範囲と推奨用途は製品仕様で確認することが前提になります）

Q – 5 グリスを選ぶとき、（ベースオイルの粘度/基油）はどう見れば良いのでしょうか？
A – 5 ベースオイル（基油）の動粘度は、運転温度での油膜厚さと摩擦特性に直結します。
一般に、低速、高荷重の用途では高粘度油、高速、低荷重の用途では低粘度油が向き、温度が高いほど粘度は低下するため、使用温度で適正な粘度になるよう逆算して選定します。
グリスのカタログには、40℃や100℃での粘度が記載されていることが多く、実際の運転温度を想定して粘度曲線を確認することが望ましく、粘度が低すぎると油膜不足、高すぎると発熱や起動抵抗増大を招くため、回転数と荷重のバランスを踏まえて候補を絞り込む必要があります。

Q – 6 NLGIちょう度は、どのように選び分けるべきですか？
A – 6 NLGIちょう度はグリスの硬さを表し、0〜3番がベアリング用途でよく使われており、一般に、NLGI2は標準的なベアリング用グリスとして多くの現場で採用されており、潤滑性と保持性のバランスが良いとされています。
グリスニップルや配管などを通して自動給脂する場合や低温でのポンプ送給性を重視する場合は、より軟らかいNLGI1や0が選ばれます。
機械などが、高温でグリスの垂れ落ちを防ぎたい場合や、使用回転速度が低くグリス保持性を重視する場合には、NLGI3のような硬めのタイプが使用されている場合もありますです。
最終的には、給脂方法、環境温度、回転速度、ベアリングなどの設置環境などを総合して判断することが重要で、決められた時間（例 – 40時間など）と回数（１個のグリスノズルに対しグリスガンで５回のポンプ回数など）でグリスを充填する事も大切です。
機械等の取扱い説明書などを参考にしてグリスとメンテナンス時間を決めると良いでしょう。

ゴールドの箱のベアリングは高精度のベアリングで精度は抜群です。

AmazonでパイロットベアリングプーラーSet 只今販売中

基本的なメンテナンスでベアリングの寿命とトラブル事例から考える潤滑方法の分かれ目

転がり軸受の8〜9割はグリス潤滑と言われますが、ギヤユニットでは、ベアリングのオイル潤滑が選ばれるケースも少なくありません。グリスの充填やオイルの交換サイクルに気を付けると良いでしょう。

実例で見る（潤滑方式）が招くベアリング不具合

Q – 1 ベアリングにグリス（潤滑）はなぜ必要なのですか？
A – 1 ベアリング内部では鋼球ローラー、ころが高速で回転しながら金属面同士が接触しており、この状態で潤滑剤がなければ、鉄と鉄の摩擦が増大し、発熱や摩耗が急速に進んでしまいます。
そこで重要になるのがグリスで、グリスは油分と増ちょう剤で構成されており、ベアリング内部に留まりながら潤滑油を供給します。
これにより油膜ができ、金属と金属同士の接触が減少し、摩擦抵抗を小さくすることができ、グリスには防錆効果もあり、湿気や水分による腐食からベアリングを保護する役割もあります。
使用に適応した適切なグリスを使用することで、回転性能を維持しながらベアリング寿命を大きく延ばすことが可能になります。

ベアリングの構造や設置されている状況、運転速度や荷重によってグリスのポンプ回数が変わって来ます。

Q – 2 グリスはどのようにベアリングを保護するのですか？
A – 2  グリスは金属表面の間に油膜を形成し、直接接触を防ぐことで摩擦と摩耗を減少させます。この油膜は非常に薄い膜ですが、金属同士が直接ぶつかるのを防ぐ重要な働きをします。
グリスは粘性が有るため、回転中でもベアリング内部にグリスが留まりやすく、長時間潤滑状態を維することができます。
さらにグリスは密封効果も持っており、外部からの水分や粉塵の侵入を抑える役割もあり、このようにグリスは単なる潤滑剤ではなく、摩耗防止、防錆、防塵など複数の保護機能を同時に持つ重要な要素です。

Q – 3 ベアリングの発熱とグリスには関係がありますか？
A – 3 ベアリングの発熱は摩擦によって発生しますが、グリスはこの摩擦を減らすことで発熱を抑える役割も持っています。
適切なグリスが使用されている場合、回転部分の摩擦が低減されるため温度上昇が抑えられます。しかしグリスが不足していたり、劣化している場合は油膜が形成されず摩擦が増加し、異常発熱が発生し、粘度が高すぎるグリスを高速回転で使用すると、逆に油膜が切れて発熱することもあり、グリスが柔らかいと熱でグリスが熱で流れ出て、この場合も油膜切れを起こしベアリングの寿命が短くなります。
そのため回転数や負荷条件に適したグリスを選ぶことが重要になります。

Q – 4 ベアリングの寿命とグリスはどのように関係していますか？
A – 4 ベアリングの寿命は潤滑状態に大きく左右され、適切なグリスが十分に供給されている場合、摩耗が抑えられるため長期間安定した回転性能を維持できます。
しかし潤滑不足やグリス劣化が起こると、金属表面が直接接触し疲労摩耗が進みます。
結果として早期破損や焼き付きが発生し、実際に多くのベアリング故障の原因は潤滑不良といわれています。
そのため定期的なグリス管理は設備保全の重要な作業になります。

Q – 5 グリスとオイルの潤滑の違いは何ですか？
A – 5 潤滑方法には、グリス潤滑とオイル潤滑があり、グリスは半固体の潤滑剤であり、ベアリング内部に留まりベアリングを潤滑しています。
一方オイル潤滑は液体潤滑剤を循環浸透させる方式で、ギアユニットや高速回転、高温環境で使用されることが多ですが、一般的なモーターや機械装置ではメンテナンスが簡単なグリス潤滑が多くしようされています。

Q – 6 グリス不足はどのようなトラブルを起こしますか？
A – 6 グリス不足になると油膜が形成されなくなり、金属同士が直接接触する状態になり、この状態では摩擦が急激に増え、発熱や異音が発生します。
ガラガラと音がしてベアリングの摩耗粉が発生し、ベアリング内部の損傷が進行します。
最終的には焼き付きや回転停止などの重大なトラブルにつながりますので、定期的な潤滑管理が重要事項になります。

外径は同じ大きさでも内径と幅が違います。

AmazonでSK11グリスガン只今販売中

グリスの入れすぎで、何か問題が有るのですか？

ベアリングに許容以上のグリスを入れた方が安心と考えてグリスを詰め込み過ぎると、撹拌抵抗が増え、温度上昇やベアリングシールの損傷に繋がり早期損傷の原因となる事が有ります。 適量の目安と考え方を理解することが重要です。

グリス充填は、（多すぎてもダメ）な理由‼

Q – 1 なぜグリスを入れすぎると、ベアリングの温度が上がるのですか?
A – 1 ベアリング内部にグリスを詰め込みすぎると、転動体が回転するたびにグリスをかき回す抵抗が増え、撹拌損失として熱が発生する事があります。
グリスは一定量までは潤滑に寄与しますが、それ以上はかき混ぜられる障害物として作用し、摩擦トルクを増大させます。
ベアリング温度が上昇し、グリスの酸化や基油の蒸発が加速して寿命が縮む事が有り、適量はベアリング内部空間の約3分の1〜半分程度を目安とすることが多く、残りの空間を空けておくことで、グリスが自由に循環しやすくなります。

Q  – 2 グリスの（適量）は、どのように決めればよいのでしょうか?
A – 2 新規封入時の適量は、ベアリングの種類とサイズ、回転速度、潤滑方式（終末封入か再給脂か）によって変わります。
一般的な深溝玉軸受では、ベアリング内部容積に対して30〜50％程度が推奨されることが多いですが、高速用途ではさらに少ないグリスの方が負荷の面で有効ですが、状況次第です。
グリスの自動給脂装置を使う場合は、毎回少量を徐々に補給することが重要で、一度に大量に押し込まないように吐出量を調整します。
メーカーの技術資料には、代表寸法に対する推奨グリス量や再給脂間隔の目安が載っていることが多いので、それをベースに実際の機械で温度や振動を確認しながら微調整するのが現実的です。

Q – 3 異なるブランドや種類のグリスを混ぜると、具体的にどんな問題が起こり得ますか?
A – 3 増ちょう剤の種類やベースオイル（基油）の組み合わせによっては、混合後にちょう度が大きく変化したり、油離れが促進されたりすることがあります。
リチウム系とカルシウム系、ポリウレア系などを無造作に混合すると、ゲル構造が崩れて柔らかくなったり、逆に固まりすぎたりすることがあります。
その結果、潤滑性の低下、グリスの漏れやすさの増加、シール部への固着など、さまざまな不具合が生じ、安全性を優先するには、基本的に同一メーカーや同一銘柄で統一し、変更時は可能な範囲で既存グリスを洗浄、パージ（可能であれば、古いグリスを新しいグリスで押し出す、ベアリングの構造に注意）してから新グリスに切り替えるのが理想です。

Q – 4 種類の違うグリスが既に混ざってしまったベアリングを確認する方法はありますか?
A – 4 現場レベルで簡易に確認する方法としては、ベアリングは表に出たベアリングが少ない為、モーターや機械の振動やにおい、指先での振動の変化などを比較する方法があります。
ただし、目視では判断がつかない微妙な変化もあり、確実な評価には試験機によるちょう度測定や分離油試験などのラボ分析が必要なので、実務的には、（銘柄変更の履歴）と（給脂方法と頻度など）を確認し、混合の可能性が高い箇所を洗い出すことが重要です。
重大な装置では、運転休止時に可能な範囲でベアリング内部を洗浄し、新グリスで再封入するなど、リスク低減策を講じることが推奨されます。

Q – 5 再給脂の周期は、どう決めるのが合理的でしょうか?
A – 5 再給脂周期は、ベアリングの回転速度、負荷、温度、環境汚染度、グリスの種類によって大きく変わります。
一般的な目安はメーカーがカタログで提示していますが、これは標準条件を前提としているため、自社の運転条件に合わせて補正する必要があります。
実務では、初期段階で比較的短めの周期を設定し、ベアリング温度や振動、排出グリスの状態を観察しながら周期を延ばしていく方法がよく使われます。
設備の停止タイミングや人員配置も考慮し、定期点検と一体化した給脂計画に落とし込むことで、過給脂と給脂不足の両方を避けやすくなります。
オペレーションが機械の音や振動、機械の操作フィーリングに注意を行えば変化に対応出来るでしょう。

Q – 6 グリスの入れすぎや混合によるトラブルを防ぐために、現場でできる工夫は何ですか?
A – 6 ベアリング、箇所ごとに使用グリスの銘柄と推奨量を明確に表示し、グリスガンにも対応する銘柄や機械名を表示して取り違えを防ぐことが有効です。
給脂ポイントごとにグリスガンの1回あたりのストローク数と吐出量など、具体的な目安を作業標準書に記載し、担当者間でバラつきが出ないように徹底し潤滑すると良いでしょう。
機械のオペレーションは、機械の異音や状態の変化に気を付けて運転する事に努めると良いでしょう。
グリスの在庫をむやみに増やさず、用途ごとに本当に必要なグリスの種類や注油の回数に絞り込むことも、混合のリスク低減につながります。
さらに、異常温度や振動の傾向を簡易にモニタリングし、給脂直後の変化を記録しておくことで、早期に過給脂や銘柄間違いに気付ける体制を作ることができます。
食品機器にはフードグレードのグリスもあります。

Q – 7 新品のベアリングや機械にグリスを選定する際、最初に確認すべき条件は何でしょうか?
A – 7 最初に整理すべきなのは、荷重条件、機械の大きさ、グリスの給油方法、温度の変動、回転速度、使用温度範囲、環境（粉じん、水分、化学薬品、食品接触の有無など）の項目です。
これらを明確にしないままカタログを眺めても、候補が多すぎて絞り込めずに、荷重と速度からは必要なベアリング形式とシリーズ、温度と速度からはどの様な種類のグリスを使用するかの判断と、ベースオイル粘度のレンジが見えてきます。
他の企業の同じ機械では、どの様なグリスでどの様な機器でグリスの給脂（周期）を行っているのか調べる事も大切な事です。
環境条件は、シール構造（接触／非接触）やグリスの耐水性、耐薬品性を決めるうえで重要な指標になるため、現場の実情を考慮して具体的に選ぶ事が大切です。

３Dプリンターにもベアリングが使用されている機種があります。

Amazonでマキタ電動グリスガン只今販売中

締めくくり

ベアリングの規格とグリスの選定は、一見するとカタログ上の数字合わせに見えますが、本質的には現場の使用条件を正しく見極め、それに最も整合するやり方を選ぶ事で最悪の出来事を回避できるでしょう。
呼び番号やABEC／ISO／JISの精度等級は、寸法や回転精度、許容誤差の共通言語であり、その意味を理解していれば、国内外メーカーを選ばずに置き換え選定が可能になります。
同様に、グリスも●●●●系だから万能といったイメージではなく、増ちょう剤の特性、ベースオイル粘度、ちょう度、使用温度範囲といった要素の組合せで捉えることで、用途に適した潤滑状態を狙って作れるようになります。
本記事で整理したように、荷重、回転数、温度、使用環境という4つの軸から条件を分解し、規格等級、ベアリング、グリスの種類と適量、さらにはグリスかオイルなのか？ 潤滑方式を、チェックリスト形式で検討すれば、感覚頼みの選定から一歩抜け出せます。
トラブル事例やQ&Aで触れたような注油、グリスの入れすぎでの混ぜすぎといった典型的な落とし穴も、あらかじめ意識しておくことで、ベアリング寿命の延長、休止時間の削減、ベアリングの在庫の適正化といった具体的な成果へとつながる事でしょう。

投稿 ベアリングの規格とグリスの種類【徹底解説】 は 便利探求ラボ に最初に表示されました。

ガスケット ガスケットとは？ ガスケットとパッキン違い【使い方徹底解説】

オーリングの内径や外形、オーリングの太さ等を計測しましょう。

Amazonで耐熱、耐油性オーリングセット只今販売中

オーリングとは何か？基本構造と役割（Oリング、O-Ring）

オーリングとは、断面が円形のゴム製などのシール部品で、主に流体の漏れを防ぐ目的で使用されます。構造は非常に単純ですが、部品同士の隙間を確実に塞ぐという重要な役割を担っています。ボルトやナットのように目立つ存在ではありませんが、オーリングがなければ多くの機械は正常に機能しません。まずは、このシンプルな部品がどのような役割を果たしているのかを理解することが、正しい使い方への第一歩となります。

オーリングの基本形状と主な用途

Q – 1 オーリングはどのような構造で密封しているのですか？
A – 1 通常のオーリングは断面が真円の輪状シールで、溝に入れて（押しつぶす）ことで密封します。（通常は丸ですが、角、台形、角V形、甲山、甲丸　D型、X形などがあります）
弾性体がつぶれると接触面に圧力が生まれ、隙間をふさぐ初期密封作用が働きます。
さらに作動流体の圧力が加わると、Oリングが高圧側へ変形して接触圧が増し、圧力密封作用によって漏れを抑えます。
この二段構えのシール原理により、シンプルな形状でも高い密封性能を発揮します。

Q – 2 静止用オーリングと動的用オーリングは何が違うのですか？
A – 2 静止用は、フランジやカバーなど（動かない部品同士）の隙間を塞ぐ用途で、主に圧縮による密封がメインです。
動的用は、シリンダのピストンやロッドなど摺動する部位に使われ、往復動や回転に伴う摩耗や発熱を考慮した設計、材質が必要になります。（オイルシールなどもあります）
同じ形状でも、動的用では溝寸法や潤滑条件、表面粗さの管理がよりシビアに求められます。
用途を誤ると早期摩耗や焼き付きにつながるため、設計段階で区別しておくことが重要です。

Q – 3 オーリングはどのような機械や装置で使われていますか？
A – 3 オーリングは自動車、バイクの油圧系、空圧機器、油圧シリンダ、バルブ、配管継手、家庭用給湯器、家庭用電化製品、水筒など、流体を扱うほとんどの装置で使われています。
半導体製造装置や真空装置では、高真空を保つための重要なシールとしても採用され、規格化されたサイズと高い汎用性のおかげで、異なるメーカーの機器でも共通部品として扱いやすいのが特徴です。
この広い適用範囲が、オーリングを最も一般的なシール部品と呼ばせる理由になっています。

Q – 4 なぜオーリングは他のシールよりも設計が簡単と言われるのですか？
A – 4 オーリングは断面が単純な円形で、専用の溝を設けるだけで高い密封性を確保できるため、部品形状の自由度が高いからです。
金属ガスケットのように高い締付力や精密仕上げを強く要求されにくく、小さな溝寸法ですむことも設計上のメリットです。
規格化された寸法表から選べるため、設計者は溝とつぶし量を決めるだけで済み、これにより、シール周辺の設計工数を抑えつつ、信頼性の高い密封構造を実現できます。

Q – 5 オーリングのシール性能はどのような条件に左右されますか？
A – 5 主な要素は、つぶし量、溝寸法、公差、接触面の粗さ、材質、使用圧力、温度、流体の種類です。
つぶし量が不足すると初期密封が甘くなり、過大だと応力集中や早期破損の原因になり、相手面の粗さが粗すぎると漏れやすく、逆に鏡面すぎても密着性が落ちる場合があります。
これらを総合的にバランスさせることで、オーリング本来の性能を引き出せます。

Q – 6 Oリングと他のシール（ガスケットやパッキン）は役割が違うのですか？
A – 6 いずれも（ガスケットやパッキンは漏れを防ぐ）目的は同じですが、形状、適用範囲が異なります。
ガスケットは主にフランジ面同士を面で密封するのに対し、オーリングは溝と接触面で線状に密封するイメージです。

この2個のオーリングセットは寸法が違います、同じ寸法の物ではありません。

Amazonで食品グレードオーリング潤滑剤 只今販売中

オーリングの主な種類と規格

規格ごとにサイズや材質が異なり、用途に合わせて選ぶ必要があります。

JIS規格とISO規格の違い

Q – 1 JIS規格のオーリングにはどんな種類がありますか？
A – 1 JISではP（ピストン、ロッド用）、G（配管フランジ用）、V（真空フランジ用）などの系列に分かれており、それぞれ用途と寸法体系が決まっています。
P規格は一般的な油圧、空圧シリンダ用として最もよく使われ、G規格は管フランジや装置接続部の静止シールに用いられます。
V規格は真空用途に適した寸法体系で、高真空フランジの標準として扱われ、このように用途別に分かれているため、まず使用目的から系列を選ぶのが実務的です。

Q – 2 AS568規格のオーリングはどのような場面で使われますか？
A – 2 AS568はインチ系サイズの標準規格で、北米由来の装置やグローバル機器で広く採用されています。
呼び番号（-0xx〜）で内径と線径が定義されており、海外メーカーの油圧機器やバルブで指定されるケースが多く、日本国内でも輸入機の保守や、海外展開を見据えた設計でAS568を前提とする企業が増えています。
JISとの互換性や対応関係をまとめた資料も整備されており、置き換え検討も行いやすい規格です。

Q – 3 ISO 3601規格はJISやAS568とどう関係しているのですか？
A – 3 ISO 3601は、JISやAS568を含めた国際的な共通物差しとして位置づけられた規格で、寸法系列や公差をグローバルに統一する役割を持ちます。
JIS B 2401やAS568の多くはISO 3601と互換性があり、サイズ対比表を用いれば相互変換が可能です。
これにより、設計者は世界中のサプライヤーから調達できる汎用サイズを選びやすくなり、グローバル機器向けには、ISOベースで設計する動きが強いようです。

オーリング規格の比較表

Q – 4 メートル系オーリングとインチ系オーリングを混同すると何が起きますか？
A – 4 一見近い寸法でも、線径や内径が微妙に異なるため、つぶし量が設計値から外れて密封不良や過大応力の原因になりる事があります。
特に溝寸法がインチ系前提なのにメートル系を入れると、圧縮不足やガタが発生しやすくなります。
逆に、過大につぶされて裂けやちぎれを起こすケースも報告されているので、必ず図面の単位と規格を確認し、対応するサイズ表から選定することが重要です。
オーリング専用の潤滑剤を使い食品用に使う機械に適合したルブリケーションを使用しましょう。

Q – 5 特殊サイズや特殊断面のオーリングはどのようなときに使われますか？
A – 5 標準規格では対応できない大径、極小径、あるいは特殊な溝形状に合わせる必要がある場合に、カスタムサイズが用いられます。
①標準O-ring オーリング （円形断面）、②Dリング （断面がD形）、③Xリング（断面がX字）、④スクエアリング（角断面）⑤甲山形　（山の様な形）などは、動的シールでの安定性向上やねじれ防止を狙って採用されていることが多いです。
これらは標準Oリングよりも溝設計の自由度が増す反面、設計指針やメーカー推奨条件を守ることが重要です。

Q – 6 規格選定でまず確認すべきポイントは何ですか？
A – 6 最初に確認すべきは（Oリングを使用しているその装置や図面が、どの国の規格を前提にしているか）と（用途、静止、動的、真空、配管など）です。
呼び番号や溝寸法の指示がないか図面を読み込み、既存設備なら現物寸法の実測とサイズ表の照合を行います。
新規設計なら、JIS P、Gなど汎用性の高い系列や、海外製設備機器は、ISO/AS568系列をベースにするのが一般的で、こうした手順を踏むことで、後々の保守や部品調達がスムーズになります。

Amazonでオーリングセット419個 只今販売中

オーリングの選び方のポイントとは？

最も一般的なのはNBRですが、水や蒸気にはEPDM、薬品や高温にはフッ素ゴムが使われます。用途に合わない材質を選ぶと、短期間で劣化します。

代表的なオーリングの材質とは？

Q – 1 材質はどのように選べばよいですか？
A – 1 まず初めに、接触する流体の種類（油、水、薬品、ガスなど）と使用温度→圧力などを確認し、その使用状況に対応した材質を選びましょう。
一般的な鉱物油や空気ならNBR、水やスチームにはEPDMやFKM、高温、薬品にはFKMやFFKMなどが用いられます。
材質ごとに耐油性・耐薬品性・耐熱性・耐寒性の得手不得手があるため、メーカーの薬品耐性表や材質選定ガイドを参照することが重要です。コストだけで決めず、長期的な耐久性とのバランスを考えましょう。

種類別オーリング材質一覧

Q – 2 オーリング寸法はどのように測定、確認すればよいですか？
A – 2 現物から選ぶ場合、ノギスで内径（ID）と線径（CS）、外形（OD）を測定し、規格表と照らし合わせて最も近いサイズを特定します。
長期間使用したリングは伸びや圧縮で変形していることがあるため、新品想定に補正する必要があります。
溝図面がある場合は、溝幅、溝深さ、相手面との隙間を確認し、設計推奨つぶし量に合うリングを選定します。

Q – 3 使用圧力や真空条件は材質やサイズ選定にどのように影響しますか？
A – 3 高圧になるほど、オーリングはクリープや押し出しが起きやすくなるため、バックアップリングの併用や硬度の高い材質が推奨されます。
真空用途ではガス透過性やアウトガスの少ない材質（例えばフッ素系、特殊配合）が選ばれます。急激な圧力変動や爆発的減圧があると、内部に入り込んだガスが膨張してブリスタ破壊を起こすこともあります。
使用条件が厳しい場合は、メーカーの技術資料を前提に慎重な選定が必要です。

Q – 4 食品や医薬品設備で使うオーリングは何に注意すべきですか？
A – 4 食品衛生法やFDA、USP、NSFなどの衛生、安全規格に適合した材質を選ぶ必要があります。
FDA – Food and Drug administration、　　　USP – United States Pharmacopeia、
NSF – National Sanitation Foundation となっています。

洗浄、CIP、SIPプロセスで用いる洗剤や高温スチームへの耐性も重要な選定条件です。
抽出物が少なく、臭いや味に影響を与えにくい配合が求められ、一般工業用グレードと区別された（食品、飲料、医薬向けグレード）が用意されていることが多いです。

Q – 5 コストを抑えつつ信頼性も確保したい場合、どう選べばよいですか？
A – 5 まずは必要最低限の性能条件（温度範囲、流体、圧力）を満たす汎用材質（NBRなど）をベースに検討し、問題が想定される部分だけ高性能材に切り替えるのが現実的です。
全てを高価なFFKM（パーフロロエラストマー）にするのではなく、薬液ラインだけ高耐薬品材にするなど、系統ごとの使い分けが有効です。
規格品サイズを優先すれば、特注品よりも単価、リードタイムともに有利になります。ランニングコストまで含めて最適点を探ることが、長期的なコストダウンにつながります。

Q – 6 選定に自信がないとき、どのようにチェックすればよいですか？
A – 6 使用条件（流体、温度、圧力、動きの有無）、既設の仕様、材質履歴を整理した上で、メーカーや専門商社に相談するのが確実です。
実際に発生しているトラブル事例（漏れの場所、変形状態、使用時間）を写真や映像、現物で修理業者やメーカーと共有すると、原因特定がスムーズになります。
カタログの（選定フローチャート）や（材質別適合表）を活用すれば、問題を絞り込みやすくなります。
最終的にはテスト運転で状況を確認することが重要です。

Amazonでオーリングセット225個 只今販売中

仙人モカ

鉄ちゃん、わしの機械がまたお漏らししとるぞ～‼
今日のキッチンカーの販売が出来なくなるぞ～
鉄ちゃん早う確認せんか‼

鉄ちゃん

この前オーリングの交換はうまく行ったんだけど、また同じところからオイルが漏れてるね。
確認した時は、漏れてなかったのにな？

ちょこお

鉄ちゃん、確認したらオーリングのサイズがシリンダーよりも、かなり大きくすぎるのと、無理やりカバーを締めたから、オーリングの断面が切れて半丸になってるよ。
オーリング専用のグリスの使用もなく、無理やりボルトでカバーを締めてオーリングを損傷させてる‼

便利探求ラボスタッフのドリミちゃん

鉄ちゃん、また選んでポンやったでしょう？
古いオーリングをノギスで計ってから、適正なサイズのオーリングを選ばないといけないのよ。
サイズの測定が出来なければ、マニュアルで確認するか、取り付けてあったOリングに近いサイズ（内径、外形、太さ）から少し大きさの違うサイズ違いのオーリングを数個試しで仮付けして、緩さや、きつさ、捻じれ、外したオーリングの損傷などを確認するように、この前、電造さんから注意されたでしょう。

ノギスでワッシャの内径を計る様にして、ノギスにオーリングを挟んでからノギスのオーリング面を下側（地面に向け）ノギスを少しずつ０の方向に締めていき、オーリングがノギスから落ちた所の寸法を覚えておき、その測定法を数回繰り返しオーリングの落ちた寸法の平均値で新しいオーリングを探しましょうって教わったでしょう？

銀次

この前、鉄ちゃんが作業中にロボットダンスをしながら、選んでポン、ポン、ポンと歌いながら、こんなの余裕だよとか言いながら作業していたからな。
不安だったんだけど、一言、注意しとけばよかったな～

金次

ちょっとした事に気を付ける事で、作業の失敗が無くなるのに！
鉄ちゃんは、モ～

ガスケットやオーリングの寸法は、沢山あるから細心の注意で計測しましょう。

Amazonでシリコンオーリングセット225個 只今販売中

オーリングの正しい取り付け方法

取り付け時は、ねじれや傷に注意して慎重に装着し、オーリング専用の潤滑剤等の使用もポイントです。

取り付け時の注意点

Q – 1 オーリング取り付け時に一番多い失敗は何ですか？
A – 1 最も多いのは、組み付けの際にエッジやねじ山でオーリングの表面を傷つけてしまうトラブルです。
小さなキズでも、使用中の圧力でそこから裂けが進行し、短期間で漏れにつながることがあり、無理な伸ばし過ぎやねじれた状態での装着も、応力集中を招いて破断や漏れの原因になります。
組み付け前にエッジの面取りやバリ取りを行い、必要に応じて治具を使うことで、こうした損傷を大きく減らせます。

Q – 2 オーリングをねじれさせないコツはありますか？
A – 2  乾いた状態で押し込むと摩擦が大きく、ねじれや局部のみの引っ張りがあるため、指定されたオーリング専用潤滑剤を薄く塗布して装着するのが効果的です。（食品機器などには、2食品機器にも使えるフードグレードの潤滑剤もあります）
一か所から無理に押し込まず、全周をバランスよく少しずつ溝に落としていくイメージで作業します。
細径で長いリングの場合は、軽く引き延ばして均等に戻すことで、事前にねじれ癖を取っておくこともあり、装着後に指で軽くなぞり、波打ちやねじれがないか最終確認することが重要です。
通常のグリスや潤滑剤を使うと、中にはゴムを劣化させる部質が含まれている場合があるので、使用する場合は、注意しましょう。

Q – 3 潤滑剤は必ず使った方がよいのでしょうか？
A – 3 動的シールや組み付け時のキズ防止には、適切な潤滑剤の使用が大変有効です。
食品、医療分野や真空装置では、使用可能な潤滑剤が制限される場合があります。
流体と反応して膨潤や劣化を招く油脂を使うと逆効果になることもあるため、オーリング材質と流体に適合したオーリング専用グリースを選ぶ必要があり、滑剤の有無や油種は、必ず仕様書やメーカー推奨を確認して判断してください。

Q – 4 バックアップリングはいつ使用すべきですか？
A – 4 高圧条件や隙間が大きい設計では、オーリングが隙間に押し出されて押し出し破壊を起こしやすくなり、隙間側にバックアップリング（テフロン樹脂製リング）を入れることで、オーリングの押し出しを防げます。
特に往復動シリンダや高圧油圧回路では、バックアップリングの有無が寿命に大きく影響します。圧力条件がカタログの「バックアップ要否の目安」を超える場合は、積極的な採用を検討すべきです。
オーリングの底の部分の溝が半丸で、オーリングのサイズと同じサイズの溝であれば、バックアップリングを使用する必要は少なくなるでしょう。

Q – 5 溝設計と取り付け時の相性で注意点はありますか？
A – 5 溝幅や深さが狭すぎると、組み付け中にオーリングが噛み込みやすく、逆に広すぎると動的時のローリングやねじれの原因になります。
溝深さが深すぎるとつぶし量不足、浅すぎると過大つぶしによる応力過多を招きます。また、溝にバリや異物が残っていると、装着時に即座にキズが入るリスクがあり、漏れにつながります。
組み付け前に溝の清掃と面取り状態の確認を行うことで、トラブルを大きく減らせます。

Q – 6 組み付け作業を標準化するポイントは何ですか？
A – 6 ① – 使用する機器とオーリングのサイズ、② – 許容伸び率、③ – 潤滑剤の種類、④ – 目視確認ポイント、⑤ – 通常運転時の温度や圧力などを具体的に明記し、誰が作業しても同じ品質で取り付けられるようにすることが重要です。
トルク管理が必要な締結部では、オーリングのつぶし量と締付トルクの関係もあわせて管理します。
こうした標準化が、長期的なトラブル削減と生産性向上につながります。

Amazonでフッ素オーリングセット270個 只今販売中

このオーリングは、通常のオーリングよりも少し硬いオーリングのセットです。

オーリングのトラブルと対処法

オーリングの劣化や破損は、漏れや故障の原因になります。

取り付けミスの対処法

Q – 1 オーリングの代表的な劣化症状には何がありますか？
A – 1 代表例として、表面がカチカチに硬化する熱劣化、表面にひび割れが入るオゾンクラック、溶剤による膨潤や軟化などがあります。
圧縮永久ひずみが大きくなると、取り外してもつぶれた形が残り、密封力が低下します。
これらは目視でも確認しやすく、定期点検時に状態を記録しておくと、交換周期の最適化に役立ちます。
劣化のパターンから、材質選定や使用条件の見直しポイントが見えてきます。
オーリングのしなやかさ（断面）を親指と中指又は人差し指の爪で、軽く押すことで、古いオーリングと新品のオーリングの固さを簡易的に確認する事も出来ます。

Q – 2 漏れが発生したとき、まず何を確認すべきですか？
A – 2 まずは何処から漏れているのか？を確認し、もし、オーリングの周辺であれば、オーリングの部分を分解し、リング自体の破損、摩耗、ねじれ、押し出し跡がないか観察し、オーリングを外しリング溝やリングが当たる相手面に傷や異物、腐食がないか確認します。
オーリングに異常が見当たらない場合、締付トルク不足や圧力条件の変化、温度上昇など運転条件側の要因も疑う必要があります。
漏れ発生のタイミング（立ち上げ時のみ、常時、停止時など）を把握することで、発生原因の判断がしやすくなります。
オーリングの固さ（断面）も確認すると良いでしょう。

Q – 3 材質のミスマッチが原因のトラブルには、どのようなものがありますか？
A – 3 不適切な材質を選ぶと、漏れの原因人なり、代表的な例は、流体で膨潤してオーリングがふやけたり、逆に溶出して表面がボロボロになる（化学的劣化）が発生します。
耐熱性を超える温度で使用すると、表面の硬化、クラック、色の変化が見られます。
（赤外線温度計や温度計を使用し機器の温度を測定してください。）

こうした症状がある場合は、薬品耐性表や温度範囲を再確認し、より適した材質に切り替える必要があり、不適切なオーリングを使い一時的に漏れが無かったとしても、長期安定性が確保できなければ、結果的にコスト増につながります。

Q – 4 取り付けミスに起因する不具合は、どう見分ければよいですか？
A – 4 オーリングの装着時のキズは、外周や内周に部分的なえぐれ、裂けがあり、その方向が挿入方向と一致していることが多いです。（事故防止の為にオーリングには、潤滑油が必要です）
ねじれが原因の場合、リング断面にロープ状のねじれ跡や波打ちが見られます。
押し出し破壊は、隙間側の一部が引きちぎられたように欠損しているのが特徴で、これらはいずれも、溝寸法や組み付け方法を見直すことで再発防止が可能です。
オーリングを注意深く検査し、予備がある場合は、別のオーリングを使用して確認してください。

Q – 5 予防保全として有効な対策は何ですか？
A – 5 定期的な分解点検とオーリング交換の周期を決めることが、最も基本的な対策です。
交換時には、取り外したオーリングの状態を写真で残し、劣化傾向を記録しておくと、条件変更の影響を追いやすくなります。
古いオーリングの再使用はしない様にしてください。

Q – 6 漏れのトラブルが頻発する場合、どのようにすべきですか？
A – 6 具体的な使用条件、発生状況、劣化状態の写真や現物サンプルを修理業者やメーカーに提供し、原因解析を依頼するのが効果的です。
修理業者やメーカーは、材質試験や断面観察を通じて、熱、薬品、機械的ストレスなど主因を切り分けてくれます。
その結果に基づき、材質変更、使用変更、溝形状の見直し、バックアップリング追加などの改善案が提示されます。
ユーザー側と修理業者、メーカーが情報を共有することで、現場に合った実践的な対策がとりやすくなります。

Amazonでオーリングセット419個 只今販売中

オーリングの応用例と最新技術

オーリングは、家庭用品から産業機械まで幅広く応用されています。

家庭用品での応用

Q – 1 産業機械での典型的なオーリング応用例を教えてください。
A – 1 代表的なのは、油圧シリンダや空圧シリンダのロッドシール、ピストンシールとしての利用です。（そのほかに、オイルシールなどもあります）
油圧ポンプ、バルブ、継手のフランジ接続部でも、コンパクトな静止シールとして使われています。
回転機械では、ベアリングハウジングのグリースシールや、ギアボックスのカバー部のシールにも採用される事があります。
食品製造機器や医療機器などこれらの機械は、耐摩耗性や耐薬品性、耐油性に優れた材質のオーリングが選ばれることが一般的です。
自動車やバイクなどは、数十種類のオーリングが使用されています。

Q – 2 家庭用品でのオーリング利用例には何がありますか？
A – 2 身近なところでは、各水栓金具やシャワーホース、ガス機器、コーヒーメーカー、炊飯器の圧力シール、水筒などにオーリングが多用されています。
これらは水やお湯、蒸気、洗剤などが主な流体となるため、耐水性や耐スチーム性に優れた材質が選ばれ、家電では、携帯電話、スマートウォッチなどの防水シールやバッテリー部の防滴シールにも使われています。
産業機器と同じような仕様で、信頼性の高いシールを実現できる点でオーリングが採用されている理由です。
通常の使用で、オーリングが見えていることは、少ないでしょう。

Q – 3 半導体や真空装置向けのオーリングにはどんな特徴がありますか？
A – 3 代表的な半導体装置では、高温プラズマや強力な薬液、真空環境に耐える必要があるため、フッ素系エラストマーやパーフロロエラストマー（FFKM）が多用されます。
この様なオーリングは高価ですが、耐薬品性と低アウトガス性に優れ、装置稼働率の向上に寄与します。
真空用途では断面寸法やつぶし量も慎重に設定し、ガス透過や締め付けムラによるリークを最小限に抑えます。

Q – 4 最近注目されている高性能材質のオーリングには何がありますか？
A – 4 近年は、より高温、高圧、強薬品に対応するため、FFKMや特殊配合のFKMなど、プレミアムグレードのエラストマーが注目されており、従来困難だった環境（高温スチーム、強酸、強アルカリ、溶剤混合系など）でも長寿命を実現し、保守回数の削減に貢献します。
低温性と耐薬品性を両立した新配合も開発されており、寒冷地や低温プロセスでの適用範囲が広がっています。素材技術の進歩により、シールできない環境が減りつつあります。

Q – 5 今後のオーリング技術の方向性として、どのようなものが期待されていますか？
A – 5 全ての機械やオーリングにとは言いませんが、とても重要な場所で、IoTやセンシング技術と組み合わせた状態監視シールなど、新しいコンセプトの登場があるようです。（例：シール部の温度や漏れ兆候を検知）
こうした技術進化が、オーリングの適用範囲と信頼性をさらに押し上げていくと考えられます。

Amazonで各種オーリング潤滑剤 只今販売中

締めくくり

オーリングは、小さな輪っかでありながら漏れを止めるという重要な役割をし、通常は、人目につかない部品の内部で役割を補っており、とても頼れるシール部品なのです。
断面が丸や角などのシンプルな形状だからこそ、溝に収めてわずかにつぶすだけで高い密封性能を発揮し、油圧、空圧機器から家庭用設備まで、あらゆる現場で活躍しています。
測定ポイントになるのは、（規格）（材質）（溝と取付方法）の三つです。
どの規格サイズを使うか、流体や温度に合った材質か、適切なつぶし量と取り付けができているかなど、ここを押さえれば、誰でも安定したシールを実現できます。
逆に言えば、トラブルの多くはこの三つのどこかに原因が有る事が有ります。

本記事で紹介した基本構造や各規格の考え方、選定のチェックポイント、取り付け時のコツ、トラブル事例と対策を一つずつ現場に当てはめていけば、（なんとなく使っていたオーリング）が（狙って選び、狙って長持ちさせる部品）に変わります。
まずは身近な機器のオーリングを一度観察し、設計意図や材質を意識してみてください。
オーリングの見る目が変わり、シール設計やメンテナンスがぐっと楽になります。

投稿 オーリング オーリングとは？ オーリング規格と使用方法　【徹底解説】 は 便利探求ラボ に最初に表示されました。

職人が選ぶ定規と物差し、定尺、直尺スケールの選び方の解説

ガスケットとは？基本の役割と仕組み

ガスケットは、一言でいえば（動かない面同士のすき間を埋めるための薄いシール材）であり、主に配管フランジや機器のふた部分に使われる。 ボルト締めで一定の圧縮を与えることで、フランジ面の微細な凹凸をならし、流体やガスが外部に漏れないように密封するのが基本的な働きをします。 ガスケットには、紙やゴム、複合素材のような非金属タイプから、金属と軟質材を組み合わせた高性能タイプまであり、使用する場所や温度、圧力、流体などによって適合したガスケットがあります。

ガスケットは（静止部）のすき間を埋める部品

Q – 1 ガスケットは、どの様な場所の、どの様な部分で役割を果たしているのですか。
A – 1 身近な物で使用されているガスケットは、車のエンジン、蛇口や機器のふたの部分など、金属同士の接合面で、鉄と鉄の部品の間に挟み込まれて使われるシール材です。
金属面は一見平らに見えても微細な凹凸があり、そのままでは流体やガスが通り抜けるすき間が残ってしまいます。
そこでガスケットを挟み、ボルトで締め付けることで、ガスケットが圧縮されて凹凸を埋め、漏れの通り道をふさぐ役割を果たします。
つまりガスケットは、動かない接合部に対して（必要な面圧を与えて密封する)ための部品であり、配管や装置の安全運転を支える非常に重要な部品です。

​Q – 2 ガスケット – シール材で（相対運動がある）（相対運動がない）ー 静的シールと呼ばれる状況は、どの様な時ですか？
A – 2 相対運動がない場合 – ガスケットが（静的シール）と呼ばれる理由は、基本的に動かない部品同士の接合部を密封するために使われるからです。

相対運動がある場合 ‐ 軸とパッキンのように片方が回転または、往復する様な動きの有るものは、（相対運動あり）（動的シール）

相対運動が無い場合 – フランジ同士のように動かない組み合わせ（相対運動なし）（静的シール）配管パイプのフランジや圧力容器のふたのように、一度ボルトで締結したあとは、何も動いたりしないものは、相対運動しないと言い現わします。

静的シール（ガスケットなど）は一度押しつぶされて、接合部の密封を維持する発想なのに対し、動的シールは（内部の動力が動き、摩擦、潤滑、温度、圧力のバランスをとる）もので、メタルガスケットや、複合材等を多用しシールします。

Q – 3 ガスケットがうまく機能するために重要な（面圧）とは何ですか。
A – 3 面圧とは、ガスケットにかかる単位面積あたりの圧力を指し、ガスケットが密封性能を発揮できるかどうかを左右する重要な指標です。
例えば、パイプのフランジ等の結合部のボルトを締めると、フランジとフランジの間に入れたガスケットが金属の面と面の接合部を介してガスケットに伝わり、ガスケットが押しつぶされて凹凸を埋めますが、このときの圧力が十分でなければ、流体の通路が残り、ガスや液漏れの原因になります。
逆に、面圧が高すぎるたり、片側の面が強く締まりすぎてフランジの面当たりが均等ではない時などは、ガスケットが過度に潰れて破損したり、フランジやボルトに過大な応力がかかったりします。
そのため、各材質ごとに推奨面圧の範囲が示されており、トルク管理によって適正面圧を確保することがガスケット運用の基本となります。

上記の説明例は、解り易くフランジと書いていますが、ガスケットを使用しているフランジ以外の部品と部品の接合面も、上記のフランジの説明と同じ様な考えになります。

Q – 4 ガスケットの材質によって、どのように適正な使用範囲が変わるのですか。
A – 4 ガスケットの材質は、高温度、低温度、圧力、化学的耐性に大きく影響し、使用できる条件の範囲を決めます。
たとえばゴム系や非金属ガスケットは柔らかくなじみやすい反面、高温に弱い物もあり、一般的に低圧〜中圧、常温〜中温域で使われることが多いです。
一方、金属やセミメタル系ガスケットは高温高圧に強く、蒸気ラインや危険物を扱うプロセス配管など、厳しい条件下でも安定したシールが可能です。
またPTFEなどの樹脂系ガスケットは、耐薬品性に優れ、化学薬品ラインに適していますが、クリープ特性など別の注意点もあるため、カタログの使用範囲を確認して選定することが重要です。

Q – 5 ガスケットが劣化すると、見た目や症状にどのような変化が出ますか。
A – 5 材質によって異なるもののガスケットが劣化すると、硬化、ひび割れ、変色、厚みの減少などの目視できる変化が現れます。
ゴム系では表面がカサカサになり、ひびが入ったり弾力がなくなったりし、締め直しても密封力が戻らない状態になり、最終的には、ガスケットから圧力や液漏れを起こします。
非金属シートでは、長期使用による圧縮でクリープ（時間とともに潰れ続ける変形）が進み、面圧が下がることで、にじみ漏れが増えることがあります。
金属系ガスケットでは、当たり面のつぶれ過ぎや局部的な変形、腐食痕などがシール性能低下のサインです。
機械や部品などを分解した時は、ガスケット等の再利用せず、新品に交換する事が基本です。​

Q – 6 ガスケットの役割を理解しておくと、現場でどんなメリットがありますか。
A – 6 ガスケットの役割を正しく理解しておくと、漏れなどトラブルの原因の発見がしやすくなり、ムダな部品交換や手直しを減らせます。
（ガスケットの材質がオリジナルと同等かそれ以上の性能がある物）（締め付け値が適切なのか？）（フランジ状態は良いのか？）といった観点で冷静に状況を整理できるため、対策の優先順位も立てやすくなります。
新規設備の導入や改造時に、仕様書や図面を見ながら（この設置条件とこのガスケットが適切なのか？）その結果として、設備の信頼性向上と保全コストの節約につながり、大きなメリットが得られるでしょう。

職人が選ぶこだわりのカッターナイフ徹底比較

ガスケットとパッキンの違いって何ですか？？？

ガスケットとパッキンは、どちらも（漏れを防ぐシール材）ですが、大きな違いは（どこに使うか）と（どう動くか）にあります。 ガスケットは配管フランジやふたなど、基本的に動かない静止部のすき間を埋めるための静的シールであり、一度組み付けたら動かさないことが前提です。 一方、パッキンは、水道の蛇口、ポンプの軸やバルブのステムのように、回転や往復運動する部分のすき間に使われる動的シールで、摩耗や摩擦熱への対策が求められる。

ガスケット＝静止部、パッキン＝動く部品

Q – 1 ガスケットとパッキンの一番大きな違いは何ですか。
A -1 上記にも書きましたが、解り易く解説すると、ガスケットとパッキンの最大の違いは、（静止している部分を密封するか）（可動する部分を密封するか）という用途の違いです。
ガスケットは機器のカバーや合わせ面など、基本的に動かない接合面に挟んで使われる静的シール材で、一度締め付けたら運転中に動かさないことが前提になります。
解り易く例えると、エンジンのシリンダーとヘッドの間にあるガスケットなどです。
一方パッキンは、水道の蛇口の回転部や回転、往復運動するバルブなどのすき間からの漏れを抑えるための動的シールです。
パッキンには摩耗や摩擦熱への耐性が求められ、補給潤滑（水やお湯、オイルなど）や締め付け調整を伴う設計となる点が、ガスケットとの大きな違いです。
​
Q – 2 同じOリングが、場面によってガスケットと呼ばれたりパッキンと呼ばれたりするのはなぜですか。
A – 2 Oリングは断面が●形のシンプルなシール材ですが、その呼び方は（どこで、どのように使うか）で変わることがあります。
たとえば、鉄の蓋の接合部の内面溝にガスケットの収まる溝があり、蓋と接合部を重ね合わせ、ボルトなどで蓋と接合部を締め、（静止面同士）静的シールとして、ガスケット的な使われ方を行う時があります。
油圧シリンダーのロッドシールのように、ピストン運動部とのすき間から、オイルの漏れを抑える用途では、複数のオーリングが使用され、動的シールとしてパッキンの一種とみなされることが多いです。
このように、同じ形状（Oリング）でも用途で使用法が変わるため、現場では形状ではなく、使い方を基準に呼び名が変わる事もあります。

オーリングには、太さや、内径、外形の違いが多数あります。

Q – 3 ガスケットとパッキンを取り違えて使用すると、どんなリスクがありますか。
A – 3 状況によりますが、ガスケットとパッキンを取り違えて使用する事が有れば、漏れだけでなく、設備自体の損傷につながるリスクがあります。
静止部に動的シール用のパッキンを使うと、接触面積が足りず面圧が確保しづらく、締め付けを強めても局部的に押しつぶすだけになって、安定した密封が得られないことがあります。
逆に、動く軸部分に静的用ガスケットを使うと、摩擦熱や摩耗に耐えられず、短期間で破損して軸やシール部品を傷めてしまう可能性が高いです。
最悪の場合、急激な漏れや設備停止を招くため、（静止部か動く部か）を最初に確認してシール方式を選ぶことが重要です。

Q – 4 図面や仕様書でガスケットとパッキンを見分けるポイントはありますか。
A – 4 図面や仕様書、取り扱い説明書、パーツリストなどでガスケットとパッキンを見分ける際は、（設置場所や相手部品の動き）記載されている型式や材質を確認するのがポイントです。
フランジの接続部やふた部分に薄板状の部品が挟まれている場合は、ほぼガスケットと考えられ、軸やロッドの周囲にリング状で配置されている場合は、パッキンであることが多いです。
また、仕様書に（動的、静的シール）（グランドパッキン）（メカニカルシール）（オイルシール）などの用語がある場合、それぞれ役割が異なるので、文言から用途を読み取ることができます。
不明な場合は、図面やパーツリストで該当部品の前後にある機器を確認し、（動く／動かない）で判断することで推測できます。​

Q – 5 ガスケットとパッキンの違いを現場で教育するとき、どのように説明すると伝わりやすいですか。
A – 5 難しい定義よりも（静止部を止めるのがガスケット、動く部分を抑えるのがパッキン）とシンプルに伝えると理解されやすいです。
さらに、実物のフランジ接続とポンプ軸を見せながら、（ここは一度締めたら動かないからガスケット）この蛇口は（回るからパッキン）というように、具体的な機器を使って説明するとイメージが定着します。

Q – 6 シール方式の選定で迷ったとき、見た目で判断する事は出来ますか？
A – 6 外見の見た目だけではなく、外形や内径、厚み、素材の種類等（色）、使用温度や用途なども考慮して、部品の型番やパーツマニュアル等でシール材の型番を明確にしてから、注文すると良いでしょう。

ガスケットの主な種類と特徴　（ガスケットシート 自作）

ガスケットには、紙、繊維、ゴムなどの非金属タイプ、金属や軟質材を組み合わせたセミメタルタイプ、金属単体で構成されるメタルガスケットなど、さまざまな種類があります。 非金属ガスケットは比較的低圧、常温～中温域の配管に広く使われ、取り扱いが容易でコストも抑えやすいのが特徴です。

非金属ガスケットの代表例と使いやすさ

Q – 1 非金属ガスケットにはどんな種類があり、どのような場面に向いていますか。
A – 1 非金属ガスケットには、ジョイントシート（圧縮繊維シート）、ゴムシート、コルク、PTFE（フッ素樹脂）、膨張黒鉛など、さまざまな種類があります。
ゴムシートは水や空気など比較的穏やかな流体に適し、低圧、常温域で良好な密封性が得られます。
PTFEは耐薬品性に優れ、腐食性の高い薬品ラインで重宝されており、膨張黒鉛は高温かつ熱サイクルのある環境で性能を発揮するなど、材質ごとに得意分野が分かれています。
​
Q – 2 セミメタリックガスケットとは何？、どのような特徴がありますか。
A – 2 セミメタリックガスケットは、金属と非金属材料（ゴム、繊維、樹脂など）を組み合わせた構造を持つガスケットで、代表例としてスパイラルワウンド（うず巻き形）などのガスケットがあります。
金属部分が強度や耐圧性、耐熱性を担い、非金属部分が柔軟性や馴染み性を担うことで、高温高圧でも安定したシール性能を確保しつつ、フランジ面の凹凸にも追従しやすいという特長があります。
うず巻き形ガスケットは、金属テープとフィラー材をドーナツ状に巻いた構造で、熱、圧力変動に対して弾性的に追従しやすく、化学プラントなどで広く使われています。

メタルジャケットガスケットは中芯材に非金属材を持つ製品もあり、金属薄板で覆うことで耐熱性を高めたタイプで、熱交換器など特定用途で活躍するものもあります。
​
Q – 3 通常のメタルガスケットはどのような環境で使われ、注意点は何ですか。
A – 3 通常のメタルガスケットは、金属のみで構成されたガスケットで、高温高圧や極低温、真空など、非常に厳しい条件で使用されることが多いです。
代表例としてリングジョイントガスケットなどがあり、適切なフランジ形状と高いボルト荷重が確保されれば、非常に高い気密性と耐久性を発揮します。
フランジ表面の突合せ面祖度の状態や加工状態に敏感で、面がキズで傷んでいると性能を十分に引き出せない点には注意が必要です。
非金属ガスケットに比べて必要面圧が高く、ボルトやフランジの強度チェックも欠かせないため、設計段階での検討が重要になります。

Q – 4 渦巻ガスケット（スパイラルウンドガスケット）の構造上の特徴とメリットは何ですか。
A – 4 渦巻ガスケットは、金属テープとフィラー材（一般に非金属材）を渦巻状に巻き合わせた構造を持ち、金属の弾性とフィラーの密封性を兼ね備えています。
金属テープがバネのように働き、熱や圧力の変動に対しても一定の面圧を保ちやすい一方、フィラー材がフランジ面の凹凸を埋めて漏れを防ぐ役割を果たし、この構造により、高温高圧の蒸気ラインやプロセス配管など、条件変動の大きな環境でも安定したシール性能を維持しやすいというメリットがあります。
状況によりますが、適切なフランジ形状と締め付け管理が行われれば、再締め後の再シール性にも優れているとされています。
​
Q – 5 ガスケットシート、ガスケットペーパー(紙）はどのような利点がありますか。
A – 5 ガスケットシートは、板状の複合紙または、板状の複合繊維の材質などから必要な形に切ったり、打ち抜いて使用するタイプのガスケットで、サイズや形状の自由度が高く、汎用性に優れている点が大きな利点です。
標準フランジ用のガスケットはもちろん、古い設備や特殊な開口形状等に関係なく、自分で現物に合わせて加工できるため、現場での応急対応や少量多品種の設備にも使いやすいです。
また、同じシートから複数のサイズを切り出せるので在庫管理がしやすく、材料を共通化することで調達コストや保管スペースを抑えられるメリットもあります。
サイズを選定し、まずは形紙等で形取してからサイズや形が部品に合えば、ガスケットの製作に移ると材料が無駄にならずに、次回のガスケット製作も速やかに行えます。
材質も繊維の複合材、ゴムの複合材、PTFE、グラファイト、紙の複合材、ファイバー複合材、アラミド繊維の複合材など多様に揃っており、用途に合わせた選定が可能です。
​​
Q – 6 自分でガスケットを作る時の手順はどの様にすればいいですか？
A – 6 古いガスケットがある場合は、シートガスケットの上に古いガスケットを置き、鉛筆で形を取ってハサミやクラフトナイフで切り取れば問題ありません。

もし、古いガスケットが破損して形取できない場合は、ガスケットよりも少し大きめにシートガスケットを（正方形や長方形、丸に）切り出し、シートガスケットをガスケットを取り付ける部材の形と同じように形取を行い、ハサミやカッターナイフ、クラフトナイフで切ると出来上がります。
回数を重ね慣れると、切り取り作業が楽になります。
注 – シートガスケットの種類と厚みに注意し、あなたの部品の環境に合ったシートガスケットを選びましょう。

液体ガスケット 液体ガスケットはがし方【使い方徹底解説】

金次

仙人のハイブリット雲の油圧のポンプハウジングから、油が漏っていて、空を飛んでいるとオイルの小雨が降るから修理が必要なんだけど、油圧のポンプがどこの製品かわからないし、その古いガスケットを液ガスを使用して再利用したいんだけど？
ネットで同じくらいのサイズのガスケットを見つけたんだけど、海外から送ってもらうとガスケット代と海外からの送料で大体1万5千円くらいかかるんだ。
そのガスケットが部品と合うか合わないかも定かじゃないんだよ～

鉄ちゃん

金ちゃん、古いガスケットの再利用は絶対にしちゃいけないと、ちょこおがいつも言ってるでしょう。
再利用して尚更問題が大きくなる事の方が多いから、再利用しちゃダメなんだよ。
ちょこおがよくシートガスケットでガスケットを自作しているから、銀ちゃんも形を取って自作すればいいのに‼
あのシートガスケットは、オイルや化学薬品、ガソリンや、低温から高温、高圧にも使えてるし、シートガスケットの種類も薄い物から厚い物まで、何種類もちょこおの部屋にあるんだワン。

仙人モカ

金次、まだわしの部品は、届かんのか？
油圧じゃないと雲が安定せんから上手く飛べんのじゃ～
アー思い出したぞ～、30年ほど前に、ちょこおが何処かの国の紙幣と液ガスで直してくれたんじゃぞ～、そうじゃ、そうじゃったな～

ちょこお

仙人、冗談は顔だけにしてください！ 紙幣なんか使ってませんよ、30年以上前の事だから良く覚えてないけど、その時代の高性能なシートガスケットで形を取って、念のために液ガスも薄く塗って組んだから、30年以上何事もなく使用出来たんですよ。
金ちゃん、その油圧のハウジングは、古くて部品なんか見つからないよ‼
僕の机の棚の上にシートガスケットが沢山あるから、その中から厚みの合うものでガスケットを作ると良いよ。（無い物は自作で作るんだよ‼）
僕が持っている全てのシートガスケットは耐熱、耐圧、オイルやガソリンにも耐性があるから、心配しなくていいよ。
仙人のポンプハウジングのガスケットの形紙も有るからね‼

便利探求ラボのスタッフ電造さん

シートガスケットでガスケットを作る時は、少し硬い厚い紙で、形紙を製作して、その形紙で数回の微調整を繰り返してから、形紙で何の問題も無ければ、形紙を使いシートガスケットを切り出すと楽だよ。
手間だけどシートガスケットは、厚紙より硬くて切りにくいからね。

用途別ガスケットの選び方

JISなどの規格では、ガスケットの寸法や材質区分、使用条件の目安が定められており、カタログや設計では、これらの規格情報が前提になっていることが多いです。 規格に沿った選定をすることで、互換性や入手性を確保しやすく、他社製品への置き換えや将来的なメンテナンスの計画も立てやすくなります。

用途に合ったガスケットを選ぶ

Q – 1 状況に合わせてガスケット選定を行うとき、どのような点に注意すべきですか。
A – 1 まず機器の使用条件とガスケットの使用条件にずれが無いのかを確認し、そのうえで安全性に余裕を持ったガスケットを選ぶ事が重要です。（複数のガスケットのオプションが有る場合）
安易なダウングレードは避けるべきですが、実際の圧力と温度が設計値より低いラインであれば、その使用条件をカバーできるガスケットを見つけましょう。
もし、見つけられなければ、自分でシートガスケットを購入し、自主製作する事で問題を解決できるでしょう。
注意点は、運転時間の長さや温度、使用法が将来的に変わる可能性がある場合や、トラブル時のリスクが大きいラインでは、初めの設計のままの仕様で作業を行いましょう。
自作や微調整を行う際は、必ず使用条件を整理し、不安な場合や必要に応じてメーカーや専門家に相談しながら判断する方が安全です。
大切な事は、安全第一で作業を行う事が最重要事項となります。

Q – 2 ガスケットの取り付け前に、フランジや部品側で必ず確認すべきポイントは何ですか。
A – 2 ガスケットの取り付け前には、フランジや部品の表面状態とボルト周りを重点的に確認する必要があります。
具体的には、シール面に錆や汚れ、古いガスケットの残り、深い傷がないかを確認し、異物があればきれいに清掃し、深い傷がある場合は研磨や補修を検討しましょう。
ボルトやナットのねじ部に損傷や固着がないか、潤滑状態が適切なのかも重要で、これが不十分だと均一な締め付けトルクが得られません。
こうした準備を怠ると、どれだけ良いガスケットを選んでも性能を発揮できないため、（取り付け前の下準備）がシール作業での成功の第一歩と言えます。

​Q – 3 ガスケットの位置決めを正確に行うためのコツはありますか。
A – 3 ガスケットの位置決めでは、（芯がずれないこと）（流路などにガスケットがはみ出ないこと）が重要です。
ガスケットが当たる両接合面を清掃したあと、その部品と部品の間にガスケットを挟み、数本のボルトを仮付けして、ガスケットと部品に大きなずれがない事を確認してガスケットの位置を合わせると作業がしやすいです。
ガスケットが柔らかい場合は、無理に引っ張ったりこじったりせず、平らに保ちながら慎重に挿入することで、ねじれや折れを防げます。
位置が決まったら、ボルトにネバーシーズ（かじり防止剤を塗布すると次のメンテナンスが楽です）手締めでボルトを軽く締めて仮固定し、その状態で内径側に段差やはみ出しがないか目視確認する事も効果的です。
​
Q – 4 対角線締めから段階的な締め付けは、なぜそれほど重視されるのですか？
A – 4 小さな締め付けトルクで対角線締から段階的に締め付けトルクを増やしていき、推奨の締め付けトルクで締め付けましょう。
ガスケット面に均一な面圧を与えるための基本的な手法であり、シール性能を安定させるうえで非常に重要で効率が良いです。

いきなり一カ所のボルトだけを強く締めると、その部品やフランジが傾いて締まってしまい、反対側のガスケットへの押し付けが不足し、片締め状態になります。
対角線上のボルトを順番に弱いトルクで締めていき、段階的に少しずつ増し締めでボルトやナットを締めることで、部品やフランジ全体を平行に近づけながら面圧を均一化できます。

解り易い例は、目標トルクの6割で全てのボルト、ナットを対角線上での締め付けを行い → 次に8割のトルクで同じ作業を繰り返し → 最後に10割（推奨トルク）の締め付けトルクで、全てのボルト、ナットの締め込みを行うといった段階的な締め付けを行うことで、ガスケットのなじみとボルトの伸びを安定させ、ボルトナットの締め付けを良好な状態で行う事ができます。
その後、マーカーなどでボルトとナットに線を引いておくと誰が見ても締め付けてあることを確認できます。
​
Q – 5 締め付けトルクはどのように決め、どのように管理すべきですか。
A – 5 締め付けトルクは、ガスケットの材質やサイズ、部品やフランジの径、ボルト、ナットの径と素材の強度などから適正面圧をもとに、メーカーや技術資料が推奨値として示していることが多いです。
そのため、まず使用するガスケットと部品やフランジに対応したトルク表や技術資料を入手し、条件に合致する推奨トルクを確認します。
管理にあたっては、上記に示した締め方でトルクレンチを用いて対角線締めと段階締めを行うと失敗のない作業が行えるでしょう。
特に高温高圧ラインでは、締め付け完了数時間後の増締め指示がある場合もあり、その工程を守ることが長期安定運転につながります。
​
Q – 6 古いガスケットを再利用してはいけないのは、なぜですか。
A – 6 古いガスケットを再利用してはいけない最大の理由は、見た目が綺麗な古いガスケットでも、一度圧縮されたことで弾性や密封性が低下し、必要な面圧を維持できなくなるためです。
ガスケットは締め付けられることで塑性変形やクリープを起こし、部品やフランジ面に合わせて形が変わりますが、その変形は元に戻りません。
再度組み付けたときに、すでに潰れ切った部分では面圧が不足し、わずかな温度変化や圧力変動でにじみ漏れにつながりやすくなります。
見た目に大きな傷や欠けがなくても内部劣化が進んでいることがあるため、原則として一度外したガスケットは交換が必要となります。
これは、2度手間や、2次、3次事故を起こさない為の安全な運用ルールです。
​
Q – 7 ガスケット交換、締め付け作業を守って行えば、後はどのようなポイントに注意するとスムーズな作業を行えますか？
A – 7 スムーズな作業を行うのならば、材料や工具、状況の事前確認、取り付けてあるナットやボルトの清掃、組付ける前の部材の確認、組付け手順、ボルトやナットの締め付け（段階的にトルクレンチを使い締め込む、その後の各部の検査、運転確認、漏れの確認、または翌日のボルト、ナット、つり込み金具の増し締めなどを各ポイントに分けて、具体的なチェックポイントと手順を明文化することが重要です。
事前確認では、部品やフランジの状態とボルト、ナットの予備、使用ガスケットの型式確認をし、取り付けでは位置決め方法や注意点を書き出すとミスが少なくなります。
何度も言いますが、締め付けでは、対角線順序と段階的トルク値、使用する工具、締め付け回数ごとのトルク目標をメモ帳で示すと作業中に迷いにくくなります。
最後に、漏れの目視確認や必要に応じた増締めタイミングを決めておくことで、作業者ごとの差を減らし、安定したシール品質を維持できます。

締めくくり

ガスケットとパッキンの世界は、種類や用途も多く、最初は少し複雑に感じるかもしれません。
ガスケットは静止部を面圧で押さえて漏れを止めるものと、パッキンは動く部分のすき間からの漏れを許容範囲に抑えるという軸さえ押さえれば、選定とトラブル対応の道筋が見えやすくなります。
そこに、ガスケットの種類ごとの特徴（非金属、セミメタル、メタル）、用途別の選び方（一般配管、水やお湯、蒸気、薬品ラインなど）、部材の形状や規格との関係を組み合わせれば、実務で迷う場面は確実に減ります。
取り付け時の基本である接合部、フランジや部材の下地づくり、位置決め、対角線でトルクレンチを使用した段階締め、推奨トルクの遵守などを標準化すれば、作業ごとの品質を安定させることができます。
そして、万一ガスケットが見つからない場合でも、シートガスケットが有れば、自作のガスケットが作れます。
漏れや劣化が発生しても、材質、締め付け、設備状態のどこに原因があるかを丁寧に洗い出すことで、同じ失敗を繰り返さないで改善できる作業が出来るはずです。
ガスケットとパッキンの基礎をきちんと理解し、家の蛇口から車、バイクなどの修理の経験と組み合わせていくことで、設備の安全性と生産性が両立した、より強い作業づくりにつながっていくでしょう。

投稿 ガスケット ガスケットとは？ ガスケットとパッキン違い【使い方徹底解説】 は 便利探求ラボ に最初に表示されました。

今や3Dプリンターは、私たちの生活に驚くほどの創造性と利便性をもたらす、身近なツールへと進化を遂げ、市販品では見つからないピッタリサイズのグッズや、自分だけのデザインを施したデザインの１品、さらには壊れてしまった家電等の部品まで、アイデア次第で様々なものを自宅で作り出すことが可能です。

この記事では、（高価そう）（難しそう）といった先入観を覆し、3Dプリンターの基本的な仕組みから、初心者でも失敗しない使い方のステップ、そして（こんなことまで出来るの！？）と驚くような活用事例まで、誰にでも分かるように丁寧に解説していきます。
この記事を読み終える頃には、あなたも3Dプリンターが持つ無限の可能性にワクワクしているはずです。

※積層を解り易く解説します。
積層とは、材料を何層にも重ね合わせて薄い槽を何層（層状）に積み重ねていく事です。

ネジ折れた、ボルト折れ、 エクストラクターでネジ折れトラブル解決！現場の裏技とコツ 【徹底解説】

① Elegooのスライスソフト（上段）

AmazonでBambu Lab A１-３D プリンター 只今販売中

そもそも3Dプリンターって何？基本の仕組みを簡単解説

3Dプリンターとは、一言で言えば【3Dデータを元に立体物を作り出す機械】です。 紙に文字や絵を印刷するプリンターのように、3Dプリンターは樹脂や金属などの材料を一層一層積み重ねていくことで、設計図通りの立体を造形します。この技術は（積層造形）と呼ばれ、従来の金型を使ったり、金属等を削り出したりする方法とは全く異なるアプローチで、ものづくりに革命をもたらしています。

【足し算】の発想が複雑な形を可能にする

Q – 1 3Dプリンターって、結局どのような事が出来るプリンターなんですか？紙に印刷するのとは全然違うように思えます。
A – 1 良い質問ですね。
確かに、紙のプリンターがインクで平面（２D）を描くのに対し、3Dプリンターは樹脂などで立体を作るので、全く違うものです。
共通しているのはデジタルデータを元に、少しずつ樹脂を熱で溶かし出力して形にするという点です。
（2D）紙のプリンターがインクの点を集めて文字や絵をで描くように、（3D）プリンターは樹脂の薄い層を積み重ねて3Dの立体物を細かく描いていきます。
２D、3Dプリンターは、次元は違えどデータを元に印刷（プリント）するという基本動作が同じなので積層する機械を3Dプリンターと呼んでいるのです。

Q – 2 3Dプリンターの積層造形って、具体的にどうやって層を積み重ねているのですか？
A – 2 最も一般的な熱溶解積層方式（FDM）の説明します。
３Dプリンターは樹脂を溶かすためにフィラメントと呼ばれる糸状の樹脂を、シャープペンの先のようなノズルを高温にして樹脂を溶かしプリントします。
プリンターは、コンピューターからの指示通りに、このノズルを正確に動かしながら、溶けた樹脂をテーブル（プラットフォーム）の上に線状に溶けた樹脂を押し出していきます。
※（プラットフォームとは下敷きの様な鉄板にコーテイングがしてあるものです）
各デザインの指示に従い１層目の作業（１段目）が終わると、ノズルが少し上に移動し、今度は１層目の上に二層目を造形しいていきます。
この作業を何百、何千回と繰り返すことで、データ通りの立体物（積層造形物）が完成します。

Q – 3 3Dデータがないと何も作れないのですか？絵を描くみたいに直接操作はできないのでしょうか？
A – 3  はい、あなたのアイデアを３Dプリンターに直接送信する事はできません。
3Dプリンターは、必ず3Dデータという設計図を元に動きくため、プリンターを直接手で動かして粘土細工のように造形することはできません。
データを用意する方法は様々で、専用ソフトで自分で設計するだけでなく、インターネット上にある膨大な数の無料データをダウンロードして利用することもできます。
機種にもよりますが、最近ではスマートフォンのアプリで簡単に3Dモデルを作成したり、写真を元に3Dデータを生成したりするサービスもあり、データ作成のハードルはどんどん下がっています。

Q – 4 3Dプリンターで作ったものは、お店で売っているプラスチック製品と同じくらい丈夫なんですか？
A – 4 フィラメントの種類により一概には言えませんが、作り方や材料次第で、市販品に匹敵する、それ以上の強度を持たせることも可能です。
3Dプリンターで作られた物は、薄い層が重なってできているため、層と層が剥がれる方向に力がかかると弱い場合がありますが、スライサーソフトで内部の密度を高く設定したり、強度に優れたPETGやABSといった材料を使う事で、実用上十分な強度を持つ造形部品を作ることができます。

実際に、自動車のカスタムパーツやドローンのフレームなど、高い強度が求められる場面でも3Dプリンターは活用されています。

Q – 5 （切削加工）と（積層造形）の違いがよく分かりません。
A – 5 鉄や木を削って車のホイルや人形を削つて作るのが切削加工（引き算のものづくり）です。
切削は大きな鉄や木の塊から不要な部分を削り取るため、材料の無駄が多くなりますが、表面が滑らかで高い精度が出せます。
粘土を積み上げて像を作るのが積層造形（足し算のものづくり）とイメージすると分かりやすいと思います。
一方、積層は必要な分だけ材料を積み重ねるため、材料の無駄が少なく、中が空洞で複雑な形状も作れます。
どちらが良いかは一長一短で、作りたい物の形状や数、で使用する場所や状況、求められる精度によって使い分けられています。

Q – 6 3Dプリンターの技術は、いつ頃からあるのですか？最近急に出てきたイメージがあります。
A – 6 3Dプリンターの基本的な技術は、1980年代に日本やアメリカで発明されており、約40年程の歴史があります。
当時は非常に高価で、主に大企業の試作品開発などに使われる専門的な機械でした。
しかし2000年代後半に、基本技術の特許がいくつか切れたことをきっかけに、世界中の企業や個人が安価なモデルを開発、販売できるようになりました。
その結果、価格が一気に下がり、性能も向上したため、ここ10年ほどで急速に身近な存在になったのです。

精密ドライバー 完全ガイド、選び方からメンテナンスまで

② Elegooのスライスソフト（中段）

AmazonでAnycubic Photon Mono M7 Pro 3D プリンター只今販売中

何が作れるの？趣味から仕事まで広がる3Dプリンターの活用事例

3Dプリンターの最も身近で楽しい使い方が、趣味やアートの分野です。 自分の頭の中にあるイメージを、世界に一つだけの作品として形にすることができます。市販されていないデザインのフィギュアや、自分だけのオリジナルアクセサリー、好きなキャラクターの模型など、創造性を存分に発揮できます。 アイデア次第で、これまでにないアート作品を生み出すことも夢ではありません。

趣味の世界、自分だけのオリジナルグッズを創造する

Q – 1 趣味で使いたいのですが、具体的にどんなものが人気ですか？
A – 1  趣味の分野では、個人の（好き）や（欲しい）を形にする事が人気です。
自分でデザインしたオリジナルのスマートフォンケースや、ゲームのコントローラーを置くための専用スタンド、好きなアニメキャラクターのフィギュアやミニチュアなどがよく作られています。GoProなどのアクションカメラ用の特殊なマウントパーツや、ドローンのカスタムパーツなど、市販品では満足できないニッチな需要を自分で満たせるのも魅力です。
創造力を働かせれば、可能性は無限に広がります。
３D Cadもフリーから有料なものもあります。（Fusion 360が有名です）
３Dデザインの丸や四角、三角、色々な形を組み合わせてデザインを構築するソフトもあり、自分好みのアイテムを作る事が出来るため、その間に３D Cadの勉強や、プリンターに接続するスライスソフトの詳しい微調整等を学べば、より良い造形物が出来るでしょう。

Q – 2 ３D プリンターをビジネスでの活用というと、大企業だけの話ではありませんか？中小企業や個人事業主でもメリットはありますか？
A – 2 もちろんあります。むしろ、小回りの利く中小企業や個人事業主にとってこそ、3Dプリンターは強力な武器になります。
例えば、建築家が顧客へのプレゼン用に精巧な建築模型を素早く作ったり、部品加工業が部品の試作前の部品を何パターンも作って検討したりできます。
小ロットのオリジナル商品を製造してネットショップで販売することも可能で、高価な金型が不要なため、在庫リスクを抱えることなく、多品種少量生産のビジネスを低コストで始められるのは大きなメリットです。

Q – 3 医療分野で使われる臓器のモデルとは、どんなものですか？手術の練習に使えるくらいリアルなのでしょうか？
A – 3 医療用の臓器モデルは、患者さん自身のCTやMRIのデータを元に作られる、非常に精巧なレプリカです。
硬い樹脂ばかりではなく、柔らかい素材を使って実際の臓器に近い感触を再現することも可能のようです。
これにより、医師は手術前に、がんなどの病変がどこにあり、どの血管を避けるべきかなどを、モデルを手に取って立体的に確認できるようです。

Q – 4 工業高校や専門学校、大学等の教育現場では、生徒たちが何を作っているのですか？
A – 4 教育現場では、子供たちの創造力や問題解決能力を育むツールとして活用されています。
社会の授業で歴史的建造物のミニチュアを再現したりします。
技術の授業では、生徒自身が（こんなものがあったら便利だな）と考えた道具を設計し、実際に作って試すというプロジェクト学習が行われていっるようです。
頭で考えたアイデアを、自分の手で形にするという成功体験は、生徒たちの学習意欲を大いに刺激になるようです。
３D Cadの設計に精通するので盛んに使われているようで、とある学校では、３Dプリンターを組み立てしたりしている所もあるようです。

Q – 5 壊れた家電の部品を自分で作って修理できるって本当ですか？
A – 5 はい、状況にもよりますか、本当です。
例えば、掃除機のノズルの変換アダプターや冷蔵庫の取っ手、冷蔵庫の棚の小さな部品が割れてしまったりした場合、その部品を計測し、紙に書き込みその後に3Dデータを自分で設計するか、似たものを探してダウンロードできれば、3Dプリンターで複製して修理することが可能です。
３D Cadが使用出来れば、測定して部品をカスタムで作る事も出来ます。
もちろん、強度や耐熱性が必要な部品の場合は、適切なフィラメントの材料選びと設計が重要になります。
メーカーの部品供給が終わってしまった古い部品でも、3Dプリンターがあれば長く使い続けられる可能性が上がります。

Q – 6 食べ物を作る3Dフードプリンターの様な機械があると聞きましたが、どんな仕組みなんですか？
A – 6 フードプリンターと呼ばれるものが存在します。
基本的な仕組みは熱溶解積層方式（FDM）と似ていますが、樹脂の代わりにソフトクリームの生地やチョコレートやクッキー生地、マッシュポテトなどのペースト状の食材を使い、ノズルから押し出して形を作っていきます。
複雑なデザインのケーキのデコレーションや、キャラクターの形をしたクッキーなどを正確に作ることができます。

武蔵エンジニアリングと言う所がフードプリンターを作成しています。

Amazonで Creality K1C 3D プリンター 只今販売中

③ Elegooのスライスソフト　プリンターヘッド軌跡（下段）

ちょこお

こーすけ君、３D Cadが出来ないけど、３Dプリンターを３台も持っているけど何を作っているの？

となりのこーすけさん

会社に入社して１年経ちますが、仕事の合間に３D Cadの勉強をして、早くオリジナルのデザインを作りたいのですが、他のソフトで形の組み合わせ次第で３D Cadのようなデザインも出来るので、そのデザインソフトで データーを作り、スライスソフトに送り、プリンターにG コードを送り造形しています。
僕は、Bambu Lab A1とA1 muniの両方にAMS Liteを付けており、ElegooのSaturn 4 Ultra 16Kでフィギュアを作成してます。

便利探求ラボスタッフのドリミちゃん

まるで会社にあるマシニングセンターやNCの工作機械と変わりないじゃないですか‼

ちょこお

この前こーすけ君の家にお邪魔させてもらったんだけど、３Dプリンターに未来を感じて、先週ElegooのNeptune 4 Maxを購入して、今色々な物を製作しているんだ。
このプリンターは簡易組み立て機器で、ねじの締め込みで３Dプリンターを組み立てたんだ。
プリンター付属のUSBメディアからPCにスライスソフトをインストールし、その後３D プリンターとPCをWi-Fiで接続させ、パソコンの中にあるCadのSTLデーターをスライスソフトに読み込ませて、フィラメントの種類や大きさ、ノズルの大きさ、積層する時の速度、品質等を調整して、STLデーターをその３Dプリンターに合う様に積層造形する手順を微調整し直しその新しいデーターをスライスソフトで確認し、問題なければ、そのデーターを３DプリンターにG コード変換ー数値に置き換えます。（ボタンを押すだけです）

その積層ルートを数字化して（位置）プリンターにｓに置き換えてプリントしていきます。

※　X-左右（ヘッド）、Y-前後（テーブル）、Z-高さ 上下（ヘッド）、



銀次

こーすけ君は、３D Cadの勉強中だけど、ちょこおよりも３Dプリントした部品が綺麗でぴったんこにあってるね。

鉄ちゃん

こーすけ君は、僕にフィギュア姫をプレゼントしてくれたの‼
僕は、フィギュア姫と結婚するんだ♡

金次

ちょこおがNeptune 4 Maxをバラバラにして、カスタマイズしてるよ？
初めから作りこんでいる高級機を買えば、苦労しないのにね。
綺麗に造形してたのに、何故カスタマイズするのかな？？？

Amazonで Elegoo Neptune ４ Plus ３D プリンター 只今販売中

スライスソフト G-コード確認デモ①スタート

初心者でも安心！3Dプリンターの使い方5ステップ

3Dデータが用意できたら、次はそのデータを3Dプリンターが理解できる言葉に翻訳する（スライス）という作業を行います。 この工程では（スライサーソフト）という専用ソフトウェアを使い、3Dモデルを薄い層に分割して、プリンターの動きを指示するデータ（Gコード）に変換します。 ここで層の厚さや造形の密度などを設定することで、仕上がりの品質や強度、造形時間を調整することができます。

３D Cadデータを翻訳する（スライス）作業

Q – 1 3Dデータを作る（3D-CAD）って、専門家が使う難しいソフトじゃないんですか？初心者には無理ですよね？
A – 1 かつては高価で専門的なソフトが主流でしたが、今は初心者でも無料で直感的に使える3D CADソフトがたくさんあります。
例えば【Tinkercad（ティンカーキャド）】というブラウザ上で動く無料ソフトは、まるで積み木を組み合わせるような感覚で、簡単な図形を足したり引いたりしてモデルを作成できます。
より本格的なFusion 360やSolidworksもあり、Fusion 360の個人利用であれば無料で使えるなど、学習環境は非常に整っています。（Free cadもあります)
まずは簡単なソフトから始めて、徐々にステップアップしていくのがおすすめです。

３Ｄマシンも小さな物から初めて行くと抵抗が無く楽しめ、フリーデーター等を活用し造形作業し、徐々に慣れて行けば、嫌にならずに作業できるでしょう。

Q – 2  ネットでダウンロードできるデータは、どこで探せばいいですか？おすすめのサイトはありますか？
A – 2 3Dデータを共有する専門のウェブサイトがいくつかあります。
最も有名で利用者も多いのが【Thingiverse（シンギバース）】や【Printables（プリンタブルズ）】です。（３Dメーカーも３Dデーターのウェブサイトを所有しています）
これらのサイトには、世界中のユーザーが投稿した数百万点もの3Dデータが無料で公開されており、日用品からアート作品、便利なツールまで、ありとあらゆるものが見つかります。
キーワードで検索して、気に入ったデータをダウンロードするだけで、すぐに3Dプリントを始められ、まずはこうしたサイトを覗いて、何が作れるのか見てみるだけでも楽しいですよ。

Q – 3  スライサーソフトの役割がよく分かりません。なぜこの作業が必要なのですか？
A – 3 3Dプリンターは、3Dモデルをそのまま理解することはできません。
プリンターが理解できるのは、X軸、Y軸、Z軸のどの座標（数値）基準点など
例ーゼロ点を基準に、X軸 – 右に１０㎜、Y軸 – 奥に４０㎜、高さ1,5mmから、次に何処に行くのか、斜めや、右や左、円を描く等を数値化して指示をする為の数値化をG コードと言います。
このG コードには、どれくらいの量の樹脂を出すか、温度、風量といった命令も同時にします。
スライサーソフトは、完成形である3Dモデルを、肉のスライスのように非常に薄い層に分解し、その一層一層をどういう順序で、どんな速度で描いていくかという、具体的にプリンターの動作計画を行い（Gコード数値化）に変換する翻訳機的な役割を果たします。
この翻訳の作業があるからこそ、プリンターは設計図通りに動けるのです。

Q – 4  3Dプリントには、どれくらいの時間がかかりますか？
A – 4 プリント時間は、作る物の大きさと複雑さ、品質、ノズルの大きさ等の４つの要素で大きく変わります。
数センチ角の小さなキーホルダーなら１０分～30分程度で終わることもありますが、手のひらサイズのフィギュアなら数時間、大きな部品になると10時間以上、特大の製作物の場合によっては、数十時間かることもあります。
スライサーソフトで層の厚さを薄くして品質を上げたり、内部の密度を高くして強度を上げたりすると、その分プリント時間は長くなります。
スライサーソフトを使えば、プリント前に正確な所要時間を確認し、品質や強度調整をすることができます。

Q – 5 3Dプリントがよく失敗すると聞きますが、初心者が特に気を付けるべきポイントは何ですか？
A – 5 最も重要な事で、最も多くの方がつまずくのが１層目の定着です。
１層目がプラットフォームにしっかりと貼り付かないと、途中で造形物が剥がれてしまったり、反ってしまったりして、造形の失敗に繋がります。
これを防ぐには、ノズルとプラットフォームの高さを適切に調整するレベル調整が不可欠で、プラットフォームの温度、フィラメントの湿度管理も重要で、プラットフォームにスティックのりを塗って定着を助ける方法も有効です。
もちろん、プラットフォームの洗浄、脱脂が重要になり、最初の数層が綺麗に出力されているかをしっかり見守ることが、成功への一番の近道です。

Q – 6 プリントが終わったら、すぐに完成品として使えますか？何か後処理が必要ですか？
A – 6 多くの場合、プリントが終わった後に後処理と呼ばれる作業が必要です。
特に、複雑な形状や宙に浮いた部分を造形するために付いていたサポート材という支え材を手やニッパーで取り除く作業が発生します。
サポート材の数量や場所、形状、（軽層、普通、重層）などをスライスソフトで調整し、積層の確認をスライスソフトで行うと後処理が楽です。
また、熱溶解積層方式（FDM）では表面に積層の継ぎ目の跡が残るので、より滑らかな仕上がりにしたい場合は、紙やすりで磨いたり、塗装したりします。
光造形方式（SLA）の場合は、未硬化のレジンをアルコールで洗浄し、UVライトで二次硬化させる作業が必須となります。
この一手間が完成度を大きく左右します。

AmazonでElegoo Saturn 4 ultra 16K 3Dプリンター 只今販売中

スライスソフト G-コード確認デモ②中間

どれを選べばいい？3Dプリンターの種類と特徴

現在、家庭用として最も普及しているのが（熱溶解積層方式（FDM））です。 この方式は、フィラメントと呼ばれる糸状の樹脂材料を熱で溶かし、ノズルから押し出して一層ずつ積み重ねていきます。 仕組みがシンプルで扱いやすく、本体価格や材料費が比較的安価なのが最大の魅力。 初めて3Dプリンターを購入する方や、まずは気軽に始めてみたいという方に最適な方式と言えるでしょう。

熱溶解積層方式（FDM）

Q – 1 初めて買うなら、やっぱり一番安い熱溶解積層方式（FDM）が良いのでしょうか？
A – 1 はい、ほとんどの方にとって最初の1台には熱溶解積層方式（FDM）が最適です。
その理由は、本体価格が数万円からと手頃なだけでなく、材料であるフィラメントも安価で色の種類が豊富なため、ランニングコストを抑えながら色々試せるからです。
構造が比較的シンプルで、トラブルが起きても原因を特定しやすく、自分でメンテナンスする情報もインターネット上に豊富にあります。
まずはFDM方式の3Dプリンターの基本を学び、作りたいものが明確になってから、より高精細な光造形方式などを検討するのが良いでしょう。

Q – 2 【光造形方式（SLA/DLP）】のレジンは、取り扱いが難しいと聞きました。具体的に何に注意すべきですか？
A – 2 光造形方式で使う液体レジンは化学物質であり、いくつかの注意点があります。
皮膚に直接触れるとかぶれなどのアレルギー反応を起こす可能性があるため、必ず手袋や保護メガネ、防塵マスクなどを着用して扱いましょう。
レジンは、有機溶剤で特有の匂いや揮発性があるため、作業中の部屋は、十分に換気を行うことが重要です。
使用後の未硬化レジンや、洗浄に使ったアルコールは、そのまま下水に流すことはできません。
沈殿物を取り除き、自治体のルールに従ってプラスチックごみとして廃棄する必要があります。

廃液、有機溶剤の扱いは、自治体によって異なるので市役所や産業廃棄物店に確認しておくと良いでしょう。

Q – 3 FDM方式と光造形方式、それぞれの得意な造形物は何ですか？
A – 3 FDM方式は、強度を出しやすく、大きな物を比較的安価に作れるのが得意です。
そのため、実用的な治具や工具、壊れた部品の代替品、大きめの収納ケースなど、機能性が重視される物の製作に向いています。
光造形方式は、表面が滑らかで非常に高い解像度を持つのが特徴です。
そのため、キャラクターフィギュアの表情や、アクセサリーの細かい装飾など、美しさやディテールの再現性が求められる物の製作に最適です。
作りたいものによって、適した方式を選ぶことが重要です。

Q – 4 粉末焼結方式（SLS）は、個人では買えないのですか？
A – 4 現在のところ、粉末焼結方式（SLS）の3Dプリンターは、本体価格が数十万～数百万円まで、非常に高価で、設置にも専門的な環境が必要なため、個人で購入して所有するのは現実的ではありません。
粉末回収、ふるい、後処理用のパウダーリカバリシステム等も別途必要で、とても高価な投資になります。
しかし、個人でもこの技術の恩恵を受ける方法はあります。
DMM.makeなどの3Dプリントサービスを利用すれば、自分の3Dデータをアップロードするだけで、業務用の高性能な粉末焼結方式プリンターで造形してもらい、完成品を届けてもらうことができます。
金属など、家庭用プリンターでは扱えない材料を使って部品製作してくれるのが魅力です。

Q – 5  プリンターの価格による違いは何ですか？高いものは何が良いのでしょうか？
A – 5  価格による違いは、主に造形精度、安定性、筐体 （エンクロージャー）、使いやすさ、オートモードが多い等にで違ってきます。
高価なモデルは、より高品質な部品を使用しているため、機械的な動作が正確で、安定して高精細な造形が可能です。
印刷の失敗を減らすための自動レベル調整機能や、材料切れを検知するセンサー、遠隔操作が可能なネットワーク機能、カメラで造形を確認など、ユーザーを補助する便利な機能が充実していることが多いです。
安いモデルでも基本的な造形は可能ですが、成功率を高めるためにはある程度の知識や調整のスキルが求められる傾向にあります。

Q – 6 FDM方式の材料（フィラメント）にはどんな種類がありますか？
A – 6 フィラメントには様々な種類がありますが、代表的なものがPLAとABSですが、PLAはトウモロコシなどを原料とする植物由来のプラスチックで、PETGでも数種類の複合材のフィラメントがあり、PLAは、出力時の収縮が少なく、匂いも少ないため、初心者でも非常に扱いやすい材料となっております。

殆どのレゴブロックにもABSは、使われており、石油由来のプラスチックで、PLAよりも強度や耐熱性に優れていますが、出力時に反りやすく、特有の匂いがあります。
この他にも、柔軟性のあるTPUや、強度と耐熱性を両立したPETGなどの材料があり、その中でも沢山の複合材がある為に作りたいものに合わせて多様な材料の選択ができます。

AmazonでAnycbic Kobra S1 Combo マルチカラー３Dプリンター 只今販売中

スライスソフト G-コード確認デモ③完了

知っておきたい！3Dプリンターのメリットとデメリット

多くのメリットがある一方で、3Dプリンターにはいくつかのデメリットも存在します。まず、一つの製品を作るのに時間がかかるため、同じものを大量に生産する（大量生産）には向きません。 また、造形方式や設定によっては、表面に積層した跡が残り、ザラザラとした仕上がりになることも。 さらに、使用できる材料はプリンターの機種によって決まっており、強度や耐熱性などが製品の要求を満たせるか、事前に確認する必要があります。

大量生産は苦手？知っておくべき注意点

Q – 1 3D FDM プリンターのメリットは？（設計の自由度が高い）とは、具体的にどういうことですか？
A – 1 例えば、ボールの中に、それより少し小さいボールが入っているような入れ子構造を想像してみてください。
これを従来の工作機器を使った切削作業で、鉄の塊から削り出す方法で作るのは、非常に困難です。
樹脂ですが、一層ずつ積み重ねていく3Dプリンターなら、内側のボールと外装を同時に形成していくことで、一体物として造形できてしまいます。
このように、従来の製造方法の制約にとらわれず、デザイナーが思い描いた複雑な形状や内部構造をそのまま実現できることを設計の自由度が高いと表現しています。

Q – 2  なぜ3Dプリンターは（大量生産）に向いていないのですか？（商売として）
A – 2  3Dプリンターは、サイズによりますが、一つの造形物を完成させるのに数十分から数時間かかるのが一般的です。
これは、金型に樹脂を流し込んで数秒で成形する射出成形などの大量生産技術と比べると、圧倒的に時間がかかります。
例えば、同じものを1000個作る場合、射出成形なら金型さえ作ってしまえば短時間で完了しますが、3Dプリンターでは1個作る時間の数十倍～数百倍の時間がかかってしまいます。
そのため、一個あたりの製造コストも割高になり、同じものを大量に作る作業は、金額的に合わないのです。

Q – 3  積層物の積層痕（せきそうこん）は、どれくらい目立ちますか？消すことはできますか？
A – 3 積層痕の目立ち具合は、プリンターの性能や設定（特に一層の厚み）によって大きく変わります。
一層の厚みを細かく設定すれば滑らかになりますが、その分造形時間が長くなり、一般的に熱溶解積層方式（FDM）物をよく見ると、年輪のような細かい筋が見えることが多いです。
この積層痕を消すには、後処理が有効で、紙やすりで表面を磨いたり、サーフェイサーと呼ばれる下地剤を吹いてから塗装したりすることで、市販品のような滑らかな表面に仕上げることが可能です。

Q – 4  3Dプリンターを導入すると、電気代はかなりかかりますか？
A – 4  3Dプリンターの消費電力は、機種にもよりますが、一般的な家庭用の熱溶解積層方式（FDM）で50W～400W程度です。
これは、デスクトップパソコンや液晶テレビと同じくらいの消費電力です。
例えば、消費電力150Wのプリンターを10時間動かした場合、電気料金を1kWhあたり31円で計算すると、約46.5円となります。（概算です）
もちろん、大きなものを何日もかけて造形すればその分電気代はかかりますが、常識的な範囲での使用であれば、電気代が家計を圧迫するほど心配する必要はないでしょう。

Q – 5  使える材料に制限があるとのことですが、金属の部品も作れますか？
A – 5  家庭用の数万円から数十万円の3Dプリンターでは、残念ながら金属の部品を直接作ることはできません。
一般的に使えるのは、PLAやPETG – GFといった樹脂系とその基材と複合材を混ぜ合わせた複合フィラメントがあります。
例えば、金属の粉末を混ぜ込んだ特殊なPLAフィラメントを使って造形し、後から磨き上げることで金属の様な光沢を出すこともできます。
完全ではないですが、金属のような見た目や質感を得る事が出来ます。

前述の通り、DMM.makeのような外部の3Dプリントサービスを利用すれば、（SLM/DMSL）チタンやアルミニウム、ステンレスといった本格的な金属での造形も可能のようです。

Q – 6  3Dプリンターを稼働させている時の音はうるさいですか？夜中に動かしても大丈夫でしょうか？
A – 6  稼働音の大きさは、プリンターの機種や構造によって大きく異なり、主な音の原因は、モーターの駆動音と、冷却ファンの回転音です。
古いモデルや安価なモデルでは、独特のモーター音が響くことも有り、深夜の使用は、気を使います。
最近のモデルでは、静音性の高いモーターやファンを採用することで、大幅に静かになっているものも多く、稼働音が気になる場合は、プリンターを専用の防音エンクロージャー（箱）に入れた製品は高価ですが、静音性の高さを謳っているモデルを選んだりすると良いでしょう。

Amazonで各種フィラメント只今販売中

３D Cadでデザインしたペン立て、左ー6角、右－四角。

これだけは揃えたい！3Dプリンター導入に必要なもの

3Dプリンターを動かすためには、当然ながらプリンター本体と、造形の元となるフィラメントが必要です。材料は、プリンターの造形方式によって異なります。扱いやすいPLAや強度のあるABSなど様々な種類があり、作りたいものに合わせて材料を選ぶ楽しみもあります。

プリンター本体と造形材料、（フィラメント、PC他）

Q – 1 3Dプリンター本体以外に、最初に買うべきおすすめのツールはありますか？
A – 1 パソコンとスマホは当然必要で、必ず揃えておきたいのはニッパー、プラスティックスクレーパー、ピンセット、六角レンチ、精密ドライバー、ヤスリの７点です。
ニッパーは、造形物を支えるサポート材を切り離したり、フィラメントの先端を綺麗にカットした後にヤスリで切った面などを整える作業が必須です。
スクレーパーは、プラットフォームにしっかりと貼り付いた造形物を剥がす際に使い、ピンセットは、ノズル周りの細かい清掃や、小さなサポート材の除去に非常に役立ちます。
これらは100円ショップなどで手に入るもので十分ですので、プリンターと一緒に最初に用意しておくことを強くお勧めします。

Q – 2 パソコンは高性能なものでないとダメですか？スペックの目安を教えてください。
A – 2 意外に思われるかもしれませんが、3Dプリンターを使うために、必ずしも高性能なゲーミングPCのようなパソコンは必要ありませんが、高性能の恩恵は大きいです。
３D データーをPCにダウンロードし、そのデーターをスライスソフトでモデルを閲覧したり、スライサーソフトを動かしたりするだけであれば、数年前に市販された一般的なノートパソコンでも十分快適に動作するでしょう。
ただし、自分で非常に複雑な3Dモデルを３D Cadで一から設計し、作業を本格的に行いたい場合は、ある程度のCPU性能やメモリ、グラフィック性能が必要です（Cadソフトに依存します）
まずは手持ちのパソコンで試してみるのが良いでしょう。

Q – 3 フィラメントを保管する上で、何か注意することはありますか？
A – 3 はい、フィラメントの保管は非常に重要で、広く使われているPLAなどの多くのフィラメントは、空気中の湿気を吸いやすい性質（吸湿性）があります。
湿気を吸ったフィラメントを使うと、プリント中にノズル内で水分が気化してプチプチと音が鳴り、造形品質が著しく低下したり、糸引き、ノズル詰まりの原因になったりします。
これを防ぐため、フィラメントは使用しない時、乾燥剤と一緒に密閉できる袋やケースに入れて保管することが推奨されます。
この一手間が、安定したプリント成功率に繋がります。
別売のフィラメントドライヤーでフィラメントを乾燥する事で問題が解決するでしょう。

Q – 4  造形物をプラットフォームから剥がすのが大変だと聞きました。何かコツはありますか？
A – 4 はい、特にPLA素材は冷えると収縮してプラットフォームに強く固着することがあります。無理に剥がそうとすると、造形物やプラットフォームを傷つける原因になるので、コツとしては、まずプラットフォームが冷えるのを待つことです。
機種によっては、プラットフォームが冷えると造形物が自然にポロっと取れることもあります。
それでも取れない場合は、プラットフォームを持ち上げて湾曲させると取れる事もあり、付属のスクレーパーを造形物の底面の角に当て、手又はプラスチックハンマーなどで軽くコンコンと叩いて隙間を作ると、剥がしやすくなります。

Q – 5  ノズルが詰まってしまったら、もう交換するしかないのでしょうか？
A – 5 いいえ、ノズル詰まりは3Dプリンターでよくあるトラブルですが、多くの場合、交換せずに解消できます。
比較的軽い詰まりであれば、プリンターの温度を普段より少し高く設定し、手でフィラメントを押し込んで詰まりを押し出す（押し出し）で解消できることがあります。
（通常のＰＬＡの場合は、ノズル温度が１７０～２２０度で試してください。）
それでもダメな場合は、付属のクリーニングニードル（細い針金）を加熱したノズルに下から挿入して、固まった樹脂を物理的に除去する方法も有効で、定期的なメンテナンスでノズルを綺麗に保つことが、詰まりを未然に防ぐ一番の方法です。

Q – 6  安全に使うために、設置場所で気をつけることはありますか？
A – 6 安全のため、いくつかの点に注意して設置場所を選びましょう。
プリンターは水平で振動のない安定した場所に設置してください。
プリンターが稼働した時に、台がぐらぐらした台の上では、振動で造形品質が低下します。
次に、特にABSなどのフィラメントを使用する場合は、造形中に特有の匂いや微細な粒子が発生するため、換気の良い場所に設置することが非常に重要です。
ノズルやヒートベッドは高温になるため、小さなお子様やペットが触れないように配慮することも大切です。
可燃物の近くに設置しないなど、火災への注意も忘れないでください。

AmazonでBambu Lab A1 mini 3Dプリンター 只今販売中

３D デザインをSTL形式で保存してスライスソフトで読み込んだところです。この後画面右のスライスボタンを押した後、造形ボタンを押して、もう一度造形ボタンを押してプリンターにG-コードを送信します。

締めくくり

今回は、3Dプリンターの基礎操作から使い方までを徹底的に解説しました。
いかがだったでしたでしょうか？
皆さんも使い方の手順が明確になれば、使用してみたいと思うのではないでしょうか？
この記事で一貫してお伝えしたかったのは、3Dプリンターがもたらす自由な物作りが出来るのです。
市販品に満足できないなら、自分で作ればいい。
壊れたなら、部品を複製すればいい、頭の中のアイデアを、誰にも縛られずに形にできる自由さが３D プリンターにあります。

現在は、ずいぶんと手頃な価格で手に入るので、是非とも３Ｄ プリンターを使用してみてはいかかでしょうか？
積層後の積層痕の後処理や材料の適切な保管、購入など、少し手間のかかる部分もあります。
しかし、それを乗り越えて自分の手で作品を完成させた時の喜びは、何物にも代えがたいものがあります。
本記事で紹介した知識やツール、そしてQ&Aを参考にすれば、きっとその喜びをスムーズに体験できればと願っております。
この記事があなたの背中をそっと押し、3Dプリンターという素晴らしいツールと共に、創造的な毎日を送るための一助となれば幸いです。

投稿 3Dプリンターで何ができる？初心者向け基礎操作と使い方完全ガイド【徹底解説】 は 便利探求ラボ に最初に表示されました。

何となく不安、苦手意識がある‼という方でも、読み進めるほどに理解が深まり、作業ミスが減るはずです。
液体ガスケットとの付き合い方を確実に、上達させたい方のための実践ガイドとして、ここから詳しく掘り下げていきます。

液体ガスケットの種類に気を付けて購入してください

液体ガスケットの種類と選び方

古くから使われているシート状の固形ガスケットと、チューブに入った液体ガスケット。どちらも漏れを防ぐという目的は同じですが、その特性は大きく異なります。固形ガスケットが特定の形状に合わせて作られているのに対し、液体ガスケットはどんな複雑な形状にも柔軟に対応できるのが最大の強み。また、保管のしやすさやコスト面でもメリットがあり、近年では液体ガスケットが指定される箇所も増えています。

液体ガスケットの効果とメリット

Q – 1 液体ガスケットは、通常の紙、個体のシートガスケットやOリングと何が違うのですか？
A – 1 液体ガスケットは、接合面に直接塗布して隙間を埋めるシール材で、シートガスケットのように決まった形の部品ではありません。
シートガスケットは，各形状ごとに専用品が必要ですが、液体ガスケットは1本でさまざまな形状に対応でき、細かな凹凸にもなじみます。
Oリングのような弾性部品と違い、硬化して薄い膜となるため、ボルト締めのトルク管理さえ適切なら高いシール性を長期間維持しやすいのが特長です。​

Q – 2 液体ガスケットはどんな場所に使うのが一般的ですか？
A – 2 代表的なのは、エンジンオイルパン、ミッションケース、クランクケース合わせ面など、オイルや冷却水が通るフランジ部などでの使用されることが多いです。
近年は自動車やバイクでペーパーガスケットを使わず、液体ガスケットだけでシールしている部分も増えています。
近年の車のフロント、リヤガラスもシール材で取り付けてある車が多いです。
工業系ではギヤやポンプ、配管フランジなど産業機械の接合部にも使用され、微小な歪みや面粗さを吸収しながらオイルや水などの漏れを防ぐ目的で採用されています。​

Q – 3 液体ガスケットはどのように硬化してシール性を持つのですか？
A – 3 種類によって硬化の仕組みは異なりますが、シリコーン系は空気中の湿度と反応してゴムの様な状体に硬化します。
溶剤系は溶剤が揮発して被膜が残ることでシール層を形成します。
この硬化過程で接合面の微細な隙間まで入り込み、一体化した薄いゴム層として機能するため、高い密封性能が得られます。
反応型の液ガスは、完全硬化までに時間を要するため、再締め付けや油の注入タイミングに注意が必要です。​

Q – 4 液体ガスケットはどれくらいの高温度や圧力まで耐えられますか？
A – 4 一般的なシリコーン系液体ガスケットは、おおよそ−60～370℃程までの耐熱性を持つ製品が多く、エンジン周りのオイルや冷却水ラインに対応できます。
一方で、耐ガソリン性を重視した溶剤系は、エンジン内部やガソリン接触部に使えるよう、燃料への耐性と中温域までの耐熱性を両立されている商品があります。
耐圧力については製品や設計条件によりますが、接合部のフランジ面の平面度とボルト、ナット等の締めトルクが適切であれば、実用圧力の環境に十分耐えられるよう設計されています。​（数十気圧に耐えれるようです）

Q – 5 液体ガスケットは再使用できますか？
A – 5 硬化した液体ガスケットは基本的に再使用できません。
機械やバイク、自動車などを分解した後の古い液体ガスケットは、完全に除去し、オイルや汚れを綺麗に除去し、部品が乾燥したことを確認し、新たに液ガスを塗布し直す必要があります。

取り外した部品の硬化した古い液ガス面が綺麗でも、その部品を再使用しようとすると、局所的な隙間や剥離が起こりやすく、オイル漏れや水漏れの原因になります。
何度も言いますが、再組立の際は、古いガスケットを完全に剥がし取り、脱脂をきちんと行ったうえで、新品の液体ガスケットを適量塗布するのが基本です。

Q – 6 液体ガスケットを使うメリットとデメリットは何ですか？
A – 6 メリットは、面精度が多少悪くても隙間を埋められること、専用形状のガスケットが不要で在庫管理が楽なこと、微妙な歪みを吸収して高いシール性を長期間維持しやすいことです。
一方デメリットとして、塗布量や塗り方を誤ると、はみ出したガスケット片が油路等に流入したりし、機器に重大な損傷を与えることも有ります。
また、次のメンテナンス時に過剰にはみ出た液体ガスケットの剥がし作業が大変になるリスクがあります。

適切な種類の液体ガスケットを選ばないと、ガソリンや高温に負けて早期劣化する場合もあるため、仕様に合った液体ガスケットの製品選定が必須です。

スクレーパーと真鍮製のワイヤーブラシで古いシール材を剥がしている途中です。

AmazonでPermatexの液体ガスケット只今販売中

液体ガスケットの正しい塗り方と失敗しやすいポイント

液体ガスケットの塗り方のちょっとした違いで、密着性が大きく変わります。厚塗りやムラは漏れや硬化不良の原因になるため、基本手順を正しく理解することが大切です。誰でも安定した仕上がりにできる塗布方法を解説します。

脱脂と清掃が必要な理由

Q – 1 液体ガスケットはどのくらいの厚さで塗るのが最適ですか？
A – 1 薄く均一（約1mm～1.5ｍｍ程度の厚み）が理想です。
厚塗りすると液ガスが広がりすぎたり、窪みなどがある場合おは内部まで硬化せず、圧力がかかった際に剥がれ落ちて流路を詰まらせる危険があります。
薄すぎると密閉力が落ちるため、メーカー推奨の厚みに従うことが大切で、厚塗りは失敗の原因になりやすいため、ノズルで一定量を吐出しながら丁寧に塗り広げるのが安全です。

Q – 2 見た目が綺麗なので液ガス塗布前の脱脂は必要なのでしょうか？
A – 2 はい、とても重要です。
脱脂を怠ると、見えない油膜によってガスケットが金属表面に密着せず、硬化後に簡単に剥離してしまいます。
また、オイルラインなどの経路では、硬いオイルの時は漏れなかったが、柔らかいオイルを使用した瞬間にオイル漏れが起こったりします。
特に車、バイク整備、機械の油圧経路ではオイル残りが多く、未脱脂のまま施工すると高確率で、密閉不良の原因になり漏れを誘発します。
ブレーキパーツクリーナーなど揮発性の高い洗浄剤でしっかり汚れや油分を取ってから作業を行うと完璧な作業が行えます。

Q – 3 液体ガスケットがムラになってしまう原因は何ですか？
A – 3 主な原因はノズルの角度と一定量で液ガスの吐出ができていないことです。
ノズルの切り口が小さすぎると線が細くなり、切り口が大きいと吐出量が太く厚くなってしまいます。
また、手の動きが止まるとその部分だけ吐出が溜まり、液ガスがはみ出す危険が増えます。
安定した液ガスを塗るには、ノズルをあなたが使いやすい角度に倒し保持し、一定速度で動かし、吐出させるのが効果的です。

Q – 4 塗布後、すぐに組み付けても良いのでしょうか？
A – 4 液体ガスケットの種類によって異なりますが、RTVシリコン系は半乾き（表面が少し皮膜化する状態）で組むのが一般的ですが、嫌気性は即組付けしても問題ありません。
硬化条件が違うため、メーカーの推奨時間を確認せずに作業すると硬化不良が起こりやすく成る事があります。
半乾きの目安は製品や作業環境の気温や湿度にもよりますが、1〜15分程度の間が良いようです。

Q – 5 液状ガスケット塗布後に接合部を密着させ、手直しする為に接合部を外し、また再接合すると密閉力に影響がありますか？
A – 5 あります。
塗布面をこすったり、塗り直したりすると膜厚が不均一になり、硬化後に隙間ができる恐れがあります。
どうしても部品を脱着する場合は、一度半乾きの液体ガスケットの全体を除去し、脱脂し、再度、液体ガスケットを塗り直すことが確実です。

Q – 6 塗ったあと、ボルトの本締めはいつ行うのが良いですか？
A – 6 多くの場合、液ガス塗布後に、指定時間が経過してから本締めする方法が推奨されます。(作業場所の気温や湿度を考慮し、均等にネジ締めを行ってください）
液ガス塗布後の半乾きを終えて、ボルトやナットの締め付けで一気に片側を締めすぎると、液体ガスケットが偏って押し出されるリスクがあります。
メーカーによっては塗布後すぐ本締め出来る設計の液体ガスケットの商品もあるため、個々の製品の施工手順を確認し、それに合わせてトルク管理を行いながら、ボルトやナットを締め付ける必要があります。

Q – 7 メーカーの推奨量より多く塗れば安心ですか？
A – 7 いいえ、適量が間違いなく推奨され、液体ガスケットの塗布量が多ければ、むしろ危険です。
液体ガスケットを部品の接合部に多く塗ると、はみ出たガスケットの内部まで完全硬化せず、剥がれた一部がオイルラインや冷却水ラインに流入して詰まりの原因になります。
推奨量は最適な密閉力と硬化時間のバランスで設定されており、守ることが最も安全な方法です。

AmazonでWakos GK液ガス只今販売中

この様な狭いフランジ幅であれば、この位のシール材が適量です

ゴムハンマーと無反動ハンマーの違い 【徹底解説】

便利探求ラボスタッフのドリミちゃん

洗面所の手洗いの下からまた、水が漏ってますよ～
修理を依頼したけど、2週間後に修理に来るから、だれか修理してください。
この前の修理が完璧じゃなかったのね‼

金次

この前、僕がシリコンで修理したけど、また漏れたの？
使い方が荒いんだから～

仙人モカ

この洗面台の排水パイプに汚くシリコンが塗りたくられておるの～
こんなに汚い仕事を見たのは、初めてじゃ～

銀次

こんなに汚く広範囲に分厚くシリコンを塗ったら、綺麗にするのが大変だよ。
今回は、洗面ボールは陶器製だから、刃の立ったカッターナイフとスクレーパー、リムーバーの溶剤で綺麗にするするんだけど、長い時間を費やしたよ。
今回はRTVのクリヤーシリコンでシールを塗ったからね。
用心のために、１日半待ってから、洗面手洗いを使いだしてね。
作業は下準備が重要で、全体の作業の８～９割は下準備だよ‼

便利探求ラボのスタッフ電造さん

銀ちゃん、古いシリコンの除去とシリコンの塗り方が上手だね。
パッキンと洗面ボールからわずかにシリコンが出ているだけで、
プロ並みだね。

鉄ちゃん

銀ちゃんは、車の部品工場、確かリビルト会社で働いていたから、部品のシリコン塗りだけは、ロボットに負けないくらい早くて綺麗だよ。
本当にうまいんだよ。
あこがれるな～

液ガス塗布15分後にポンプカバーのふたを閉め、ネジを締めた後のシール材の飛び出し具合です。 シール材の塗布量が適量ですね。

AmazonでTONEスクレーパー只今販売中

固着した液体ガスケットを傷つけずにはがす基本手順

固まった液体ガスケットは、力任せに剥がし取ると部品を傷つける危険があります。安全に取り除くためには、正しい手順と道具選びが欠かせません。

液体ガスケットのはがし方 （スクレーパー等の使い方）

Q – 1 固着したガスケットを力任せに剥がすと何が問題になりますか？
A – 1 最も大きな問題は液体ガスケットの接触面の損傷です。
金属面を削ってしまうと、再施工の際に密閉しにくくなり、漏れの原因になります。
また傷ついた面は腐食しやすく、部品寿命が短くなることも有ります。
力任せで削る前に、はがし剤を使って化学的に柔らかくしてから除去する方法も推奨されます。

Q – 2 スクレーパーで接合面を傷つけないコツはありますか？
A – 2 スクレーパーは刃を立てすぎると母材を削ってしまうため、できるだけ寝かせて浅い角度で刃物全体を当て、力を面方向に逃がすように動かします。（感覚的に薄皮を残す感じです）
刃先が鋭すぎると接触面をえぐりやすいので、あえて刃先をわずかに鈍らせて面でそぐように調整する方法が良いです。（鉄や鋳物剤はさほど傷つくことは無いでしょう）
アルミなど柔らかい材質の場合は、とくに優しく何度も往復させるイメージで、少しずつ液ガスを削り取る方が良いです。​​

（左）液体ガスケットの剥がし方は、スクレーパーの刃を部品の面に平行に当てて液体ガスケットの面を切り浮かせます。 （右）部品に擦り傷などが無く綺麗に液ガスを撤去できました。（下記にべ接着時の写真があります）

Q – 3 カッターナイフやスクレーパーを使うときの注意点は？
A – 3 カッターナイフは、切る道具なので、無理にこじるとフランジ面に深い傷を入れてしまいます。
あくまで厚く固まったガスケットをすくい切る（薄く削ぐイメージで液ガスを剥がします）
スクレーパーも、テコのように強くこじると面を傷つけてしまうため、こじりらずに、刃先端の面全体を軽く部品にあて液ガスをはがしていくと傷を減らせます。​

Q – 4 専用のはがす為の工具（刃物）を使うメリットは何ですか？（金属、樹脂スクレーパー等）
A – 4 アルミやプラスティックの柔らかい部品で古い液体ガスケットをマイナスドライバーなどでこさぎ取ると、部品の接合面を傷つけるおそてがあり、オイル漏れや液漏れの原因になる為にできるだけ傷つけないように、専用のスクレーパー等を使用しましょう。
刃の形状や角度に気を付け作業すると良いでしょう。
一般的なスクレーパーは、剛性が高く、刃先も研ぎ直し前提で作られているため、安定した姿勢で一定の力をかけやすく、作業効率も向上します。
専用工具を使うことで（どこまで削るか）の感覚をつかみやすくなり、仕上げも一貫した品質にしやすくなります。​​
（傷防止の為に、スクレーパーやカッターナイフの刃の欠けやダメージの無い物を使いましょう）

Q – 5 剥がしたあとの仕上げはどう行えばいいですか？
A – 5 目に見える固まりをスクレーパー等で取り除いたあと、フランジ面に薄く残った膜は、真鍮製のワイヤーブラシ、ウエスとパーツクリーナーなどでふき取りながら仕上げます。
この際、爪や樹脂スクレーパーなど、金属より柔らかい工具で軽くこすると、残渣を落としやすく、面も傷めにくくなります。
最後は指先でなぞって段差やザラつきがないか確認し、完全にフラットになっていることを確認してから、再度脱脂した後に、液体ガスケットを部品に塗布します。
接合面がフラットで段差もなくつるつるだけど、古いシール材の色が接合面にうっすら残ることも有ります。​​

Q – 6 部品の接合面の固着がひどく、部品をハンマーでたたいて外す方法は安全ですか？
A – 6 液ガス使用の部品同士が固着して外れない場合、マイナスドライバーや平タガネ、専用工具などを使用し、接合面と接合面の間を軽くハンマーで叩いて外す方法も一般的ですが、やりすぎるとフランジ等を変形させるリスクがあります。
叩く方向は、できるだけ接合面に沿うようにして、面に対して直角方向に強く打ち込まないよう注意します。
数カ所かに分けて少しずタガネやマイナスドライバー等で叩きこじることで、局所的なストレス集中を避け、部品へのダメージを最小限にできます。
鋳物や鉄などの部品の場合は、真鍮製の柔らかいワイヤーブラシで頑固にこびりついた液体ガスケットを除去出来るでしょう​​。

Q – 7 古いシール材を工具だけではがす場合と、ケミカル併用で剥がすのは何が違いますか？
A – 7 工具だけで液ガスを剥がす場合、機械的に削り取るので作業はシンプルですが、固着が強いと時間がかかり、傷のリスクも高まります。
ガスケットリムーバーやブレーキパーツクリーナー、アルコール、アセトン等を併用すると剥がし作業を楽に終了させることも有ります。
ガスケットリムーバーは、液体ガスケット自体を柔らかくし、スクレーパーの入りが良くなるため、力をあまりかけずに剥がせる事もあります。
部品の保護と作業スピードの両面でメリットがあるため、頑固な固着にはケミカルとの組み合わせが推奨されます。

Q – 8 ガスケットリムーバーを使うときに注意すべき安全対策はありますか？
A – 8 換気は必須です。
溶剤系は揮発性が高く、気化した成分を吸い込むと健康に影響がある場合があるようです。
手袋、保護メガネも必ず着用し、皮膚に付着した場合はすぐに洗い流し、引火性のある製品も多いため、火気の近くで使用する事は危険なのです。
安全作業は、効率を上げる最大の要因です。

Q – 9 パーツの材質によって工具は変えた方が良いのでしょうか？
A – 9 部品の素材によって工具は変えるべきです。
アルミや樹脂の部品は、傷つきやすく、金属スクレーパーの使用は極力避け、樹脂スクレーパーや刃が鋭利ではない金属スクレーパーの使用が推奨されます。
鋳物系、鉄系の部品は比較的強いため金属スクレーパーの使用で傷つく事はすくなくなりますが、スクレーパーの角度調整は必須です。
部品の材質や、部品の素材を理解することで、余計なトラブルを防げます。

Q – 10 電動工具で古いガスケットを削るのは危険ですか？
A – 10 電動のピック等の使用は、厳禁です。
電動サンダー等の削り量の調整が難しく、表面を均一に整えるよりも過剰に削ってしまうリスクが高いです。
また熱を持つことで素材の変形を招く可能性もあります。
個体、液体ガスケット等の除去は、あくまで手作業が基本で、電動工具は最終手段としても推奨されません。
電動充電ドリルに取り付けられる軸付の真鍮製のワイヤーブラシ等で、軽く接合面にブラシを当てガスケットを除去することも有りますが、部品の素材の固さや種類によります。

Q – 11 工具選びで失敗すると、どの様なトラブルが起こりますか？
A – 11 工具選びの失敗で最も多いのは表面の深い傷や、局部の摩耗損傷で、再施工しても液体ガスケットでそのダメージを負った部分が完全に密着せず、漏れの原因になり、最悪な場合は、部品交換を要します。
アルミやステンレスは、傷が腐食の起点となり、金属部品の劣化がなどが起こる場合も有ります。
部品の損傷は、次回の分解が必要になった際に損傷が大きくなり、密着性などが悪化する可能性もあります。

Q – 12 工具はどのタイミングで交換すべきですか？
A – 12 カッターナイフやスクレーパーの刃先が欠けたり、刃先が丸くなった時点で刃を交換するか刃物を再研磨すると良いでしょう。
刃の状態が悪いまま使用すると、余分な力が入り削り方が不均一になり傷を誘発します。
使い捨て工具でも状態管理は重要で、消耗した工具は作業ミスの大きな原因になるため早めの交換が安全で推奨されます。

過剰な量のシール材で、内部にもたくさんはみ出してます。 悪い施工状態です。

Amazonで各種スクレーパー只今販売中

液体ガスケットの再施工のコツと長持ちさせるポイント

再施工の際は、旧ガスケットを完全に除去し、表面を整えることが重要です。この準備を怠ると、新しいガスケットがうまく密着せず再び漏れを引き起こします。確実な再施工のための基本を解説します。

ベストな塗布量と塗り方

Q – 1 液体ガスケットの再施工の前に必ず行うべき下処理は何ですか？
A – 1 旧ガスケットの完全除去と脱脂です。
液体ガスケットの残渣が少しでも残ると、新しいガスケットが密着せず漏れの原因になる事が有ります。
仕上げに溶剤で表面を拭き、清潔な金属面を作り、乾燥させることが大切です。
下処理の丁寧さが密閉力を大きく左右します。

Q – 2 再施工時、塗布量が多いと密閉性が上がりますか？
A – 2 液体ガスケットの塗り過ぎは逆効果です。
何度も言いますが、内部に漏れ出た液体ガスケットが硬化しにくく、漏れ出て剥がれた一部の液ガスが流路に流れ込む危険があります。
また厚塗りは余分なシール材が余計な所で固まり、部品の固着が強まり、次回の分解が非常に困難になる事もあります。
部品にもよりますが、適正量（1mm～1.5ｍｍ程度の厚み）を守ることで最も安定した密閉力が得られます。

Q – 3 施工環境が硬化に影響するのは本当ですか？
A – 3 本当です。
作業場所の温度が低く湿度が低いと硬化が遅れ、高湿度では表面硬化が早まり内部が硬化しにくくなる場合があります。
メーカーの推奨環境（20〜25℃前後）に近づけることで、安定した硬化が得られ、冬季作業では暖房の効いた部屋で部品を15度以上の常温にする事が効果的です。

Q – 4 部品の組み付け後にガスケットがはみ出しても大丈夫ですか？
A – 4 少量なら問題ありませんが、大量にはみ出す場合は塗布量が過剰のようです。
外側にはみ出す分は良いのですが、内側に流れ込んだ場合は大きなトラブルに遭遇する場合もあります。
はみ出しが多い場合は、一度分解し、適正量に調整することが推奨されますが、逆に液体ガスケットが全く出てこないのも、部品に適量の液体ガスケットの塗布が出来ているのか疑問で、作業者の経験値にもよりますが、再施工する事をお勧めします。

Q – 5 再施工した部品のシール材を長持ちさせるためのコツはありますか？
A – 5 部品の洗浄と乾燥、液ガスを接合面に均一な塗布量で適切で均等な締付トルク管理です。
締付が偏るとシール面にムラが生じ、局所的に剥がれが発生する場合があります。
締付けは段階的なトルクでボルトやナットを締め、最終トルクでボルトナットを締める事を守ることで、接合面の密着が均一になり、これらを行うことで長期間の密着の安定性が保てます。

Q – 6 再施工後すぐに稼働させても問題ありませんか？
A – 6 液体シールの種類によります。
シリコン系は完全硬化まで24時間以上かかる場合が多く、その前に稼働すると圧力でシール材が剥離する危険があります。
嫌気性タイプ（ネジロック等）は比較的早く硬化しますが、初期硬化が安定するまでは負荷をかけない方が安全です。
必ずメーカーの硬化時間を守ることが必要です。

（左写真）穴を中心にして左側の液ガスは、見た目は細くていいですが、液体ガスケットの高さが高く過剰量です。（左写真）穴を中心にして右側の液体ガスケットは幅は広いですが液ガスの高さが無く、液ガスが多く見えますが適量です。 （プラスティックに（キズ）線を引き、液ガスを部品に塗る幅を表しています） 右側の写真で、穴を中心にして左側と右側の液ガスの幅を見てください。 プラスティックに（キズ）線が引いてあり線からはみ出した液ガスの量を見てください。（片側のプラスチックの紙を切った幅と、もう一枚のプラスチックの傷の幅は同じ幅です）

Amazonでカービングナイフ只今販売中

締めくくり

液体ガスケットは、正しく使えば強力な味方になりますが、選び方や塗り方、そしてはがし方を誤ると、部品の損傷や再整備の手間を大きく増やしてしまいます。
本記事では、まず種類ごとの特徴を整理し、自分の作業環境に合ったタイプを選ぶ重要性をお伝えしました。
脱脂や塗布量の管理といった基本手順を守ることで、メーカーが想定する性能をしっかり引き出せるでしょう。

固着してしまったガスケットの除去については、力任せに削るのではなく、スクレーパー、リムーバーの性質を理解しながら時間をかけて化学的に柔らかくし、樹脂ヘラやスクレーパーを慎重に使うことが、部品をキズから守る事が最善策です。
最後に、再施工の際には旧ガスケットの完全除去と脱脂、そして適切な硬化条件の確保が欠かせません。
一つ一つの工程を丁寧に積み重ねることで、液体ガスケットは（扱いづらいもの）から（狙い通りにシールできる信頼で便利な道具）へと変わって行く事でしょう。

投稿 液体ガスケット 液体ガスケットはがし方【使い方徹底解説】 は 便利探求ラボ に最初に表示されました。

近年は、夏の熱さが厳しいので、我が家では、畳数以上に大きなエアコンを設置しているので、冬場もある程度ご寒くなるまでは、暖房の設定を中位程の強さで暖を賄っています。
前シーズンは、メンテナンスから３か月程過ぎたある日、薪ストーブの触媒に変化を感じました。
変化と言うのは、500度近辺で、触媒が赤々と熱を持ちとても暖かく緩やかに温度が落ちていくのですが、庫内の薪の燃焼温度の保持時間が少し短く感じ、温かさも若干落ちたと感じたので、触媒を買い直さなければと思い始めました。
約4～5ケ月間、24時間連続で使用しているので、4年間使用し、約13.200時間以上使用し、1シーズン約3.300時間の使用していました。

Conderの鉄製の触媒 セラミックよりも低温で働きます

薪ストーブの【触媒】って何？寿命と交換サインを徹底解説

薪ストーブの触媒（しょくばい）は、排気ガスを再燃焼させて熱効率を高め、煙を減らす魔法のような部品で、触媒は使い続けると性能が落ちてしまいます。
触媒式ストーブの最大のメリットである（クリーンな排気）と（高い暖房能力）を維持するために、まずは触媒の基本から見ていきましょう。

触媒式ストーブの仕組みとメリット

Q – 1 触媒式ストーブと非触媒式ストーブでは、何が一番違うのですか？
ですか？
A – 1 一番の違いは、排気ガスの処理方法と燃焼効率です。
触媒式は、触媒を使って低温（約260℃ 以上）で未燃焼ガスを再燃焼させ、これにより煙突から出る煙が非常にクリーンになり、薪の消費量も抑えられ環境性能に優れますが、触媒の交換が必要です。
セラミックや鉄、ステンレスの触媒があり専用のガスケットも必要になります。
触媒→キャタリティックコンバスター catalytic combustor。
燃焼時間は、平均10～25時間位の触媒薪ストーブがあります。（長い物は40時間もあります）

非触媒式（クリーンバーン式）は、高温（約200℃以上）で二次燃焼させます。（薪ストーブの機種によります）
非触媒式は構造がシンプルでメンテナンスが楽で、炎の揺れが楽しめます。
どちらも一長一短ありますので、ご自身のライフスタイルに合わせて選ぶのがおすすめです。
燃焼時間は、４～6時間位の薪ストーブが多いです。

Q – 2 触媒が劣化すると、具体的にどんな問題が起こるのでしょうか？
A -2 触媒が劣化すると、再燃焼の機能が低下し、その結果、薪の燃焼速度が速くなり、暖房効果が落ちてしまいます。
未燃焼ガスがそのまま煙突に排出されるため、煙突内に煤やタール（クレオソート）が溜まりやすくなります。
さらに、排気が汚れるため、環境にも優しくありません。触媒の劣化は、ストーブの性能だけでなく、安全にも直結する重要な問題ですので、交換サインを見逃さないようにしましょう。

Q – 3 触媒の交換時期は、どうやって判断すれば良いですか？
A – 3 触媒の交換サインはいくつかありますが、ストーブの温度が500℃近くになっても、触媒が赤く熱を維持できない場合です。
次に、未燃焼ガスが触媒を通過しているはずなのに、煙突から白い煙が多く出るようになった場合もサインです。
薪の消費量が以前より明らかに増えた、暖かさが持続しなくなったといった体感的な変化も重要です。
メーカーが示す使用時間（約10,000〜18,000時間、メーカーや触媒の種類によって違います）を目安にしつつ、これらの視覚的・体感的なサインを総合的に判断して交換を検討してください

Q – 4 触媒の寿命を少しでも長く保つための秘訣はありますか？
A – 4 触媒の寿命を延ばす最大の秘訣は、（乾燥した薪を使う）と（適切な温度で運転する）です。
水分が多い薪や、低温での（くすぶり運転）は、触媒にタールが付着する原因となり、性能を急激に低下させます。
ストーブ温度計を確認しながら、触媒が活性化する温度（メーカー推奨の適正温度）を保って運転しましょう。
触媒をバイパスして高温で燃焼させることで、付着したタールを焼き切る（セルフクリーニング）を行うことも有効です。（煙突の排気温度に気を付けましょう）

Q – 5 触媒を交換する際、純正品でなくても大丈夫ですか？
A – 5 基本的には、メーカー純正品またはメーカーが推奨する互換品の使用を強くおすすめします。
触媒は非常にデリケートな部品であり、ストーブの燃焼効率や安全基準に深く関わっており、安価な非純正品の中には、耐久性が低かったり、期待した性能を発揮できなかったりするものもあります。
万が一、非純正品の使用が原因でストーブにトラブルが発生した場合、保証の対象外となる可能性もありますので、信頼できる製品を選ぶことが大切です。

Q – 6 触媒の掃除は必要ですか？もし必要なら、どうすれば良いですか？
A – 6 触媒は基本的に掃除を推奨されていません。
ブラシなどで擦ると、触媒の表面にある特殊なコーティングが剥がれてしまい、性能が低下する恐れがあるからです。
日常的な手入れとしては、前述の通り、（セルフクリーニング）が最も効果的で、触媒の網目に灰が詰まっているように見える場合は、ストーブが完全に冷えていることを確認した後、掃除機で優しく吸い取る程度に留めてください。

薪ストーブの燃焼時間UP！空気調整で効率よく長時間燃やす方法を解説！【後編No.2】

上記の触媒は,4年間使用で、13.200時間以上使用したConder CS-526鉄製触媒の表面（左）と裏面（右）です。

左側が鉄製のConder触媒、右側がBreaze king Princessのセラミック触媒で6.000時間位使用したものです。

Amazonで各種 薪ストーブ触媒用インテラムガスケット 只今販売中

失敗しない薪ストーブの選び方とおすすめ傾向

薪ストーブの構造にも注目しましょう。触媒式は燃費に優れ、長時間の運転に適していますが、定期的なメンテナンスが欠かせません。
非触媒式は構造がシンプルで扱いやすく、初めての導入にも向いています。
鋳鉄製は蓄熱性が高く、炎が柔らかく感じられる一方、鋼板製は熱伝導が早く立ち上がりが速いという特徴があります。
使用目的やライフスタイルに合わせて選ぶことで、使いやすく愛着の持てる一台になります。

家の断熱性に合う出力を選ぶ

Q – 1 薪ストーブを選ぶ際、最も重視すべきポイントは何ですか。
A – 1 最も重要なのは【家の断熱性能と部屋の広さに合った熱量（kcal/BTU）/KW】を持つストーブを選ぶことです。
暖房能力が不足すると部屋が暖まりにくく、逆に能力が高すぎると過熱しやすく使いにくくなります。
触媒式か非触媒式かの違いも選択ポイントです。
触媒式は燃費がよく長時間運転に向いていますが、適切なメンテナンスと日々のストーブの変化を監視する必要が有ります。
非触媒式は扱いやすくメンテナンス負担が軽い傾向があり、家庭のライフスタイルや運転時間に合わせて選ぶことが大切です。

薪を６本夕方の６時と朝の６時にくべてます。外気温度が下がっても、部屋は快適です。

薪ストーブ温度計の種類と適切な取り付け位置

便利探求ラボのスタッフ電造さん

僕の家にも薪ストーブを設置したいんだけど、どのストーブを選ぶか迷ってるんです。
２階建ての古い家で、断熱効果は期待できないので、通常よりも少し大きめの薪ストーブを選びたいんです。
近所の人たちには、すでに了解は取れているんですが、煙の臭いが少なく、メンテナンスも自分で出来る機種があれば、良いけどな‼

金次

電造さんも、薪ストーブ買うの？
ちょこおと同じ薪ストーブは、触媒があるから安定燃焼時は、殆ど炎が上がらないけど、長時間家じゅうを暖かく保ってくれるけど、どのストーブを買うの？
ちょこおは、薪ストーブを自分でメンテナンスしているから、季節の終わりにメンテを手伝えば電造さんも自分で出来る様になると思うけど、自己責任で行ってね。
別売だけど、ストーブの温度もスマホで管理できる機械が有るからね。

ちょこお

電造君は、炎が上がる薪ストーブが良いようだけど、薪の使用料と、どの位の頻度で薪ストーブを使用するのかで、薪ストーブを選ぶと良いよ。
僕も昔、炎の上がる薪ストーブを使用していたけど、燃焼時間が短く薪の使用量がとても多く、薪を1日に４～6回も薪補充して、燃焼が安定するまでストーブの前から離れられないから、その苦痛を知っているから、燃焼時間の長い触媒付きの薪ストーブにしたんだよ。（機種にもよるけどね）

仙人モカ

電造君は、平日の帰宅後から朝までと、休日に24時間、使うと言っとたぞ～

この前ちょこおが触媒を交換してから３日後に奴の家に遊びに行ったんじゃが、新品の薪ストーブを買ったかと思うほど、能力があがっとたぞ～
触媒の型番は、CondarのSteel Cat CS-526じゃったぞ～(たまに品切れになります）
わしが、翻訳機を使って直接メーカーに注文したから、わしのおかげじゃーぞ～

銀次

ちょこおのブレーズキングPE1006UBKプリンセスの触媒を新しい物に交換したんだけど、その温かさと燃焼時間の差に家族の皆が驚き、薪の使用量もかなり少なくて、6本の薪で平均15時間位は部屋を暖めてるんだよ。
熾火を残した状態で、薪を足すのがコッだね。

鉄ちゃん

僕は炎派だけど、薪の金額が高いから、それを考えると燃費が良く熱量の多い薪ストーブを選ぶ方がいいよね。
この前、普通の薪ストーブで使う量の薪の値段と、ちょこおが１シーズン使用する薪の値段を比べて、交換用の触媒の値段も使用年数で計算し比べたら、使用頻度にもよるけど、触媒を薪ストーブで薪を使う方がとても安くなったんだよね。
ちょこおの薪ストーブの触媒（高く見積もって）は24時間の４～５か月の連続使用で、年間1.8万円で４年間も使えてる。（合計7.2万円）
ストーブの機種と、薪の仕入れ金額によるけど、普通の薪のストーブの薪の使用量では、1.5シーズンで触媒が買える計算になったんだ。
毎日使うならば、簡単に暖められて、燃費が良い薪ストーブが良いね、電造さんもプリンセスを買えばいいのになー

ちょこお

下の1枚目の写真を参考にして、セラミックの触媒が600度を超えている。

下の2枚目の写真は、鉄の触媒が450度ならば、セラミックの触媒の方が温かいと思いがちだけど、煙突からの熱の排出量と触媒の熱変換の差がある為にそうはいかないんだ。
薪の燃焼速度の違いで薪の使用量は断然、鉄の触媒の方が少なく、部屋の温度も温かく燃焼時間も長いのが不思議だよね‼

【ゆっくりと450度近辺で、薪の未燃焼ガスを燃やし、熱損失を少なくし、その熱を薪ストーブに蓄え煙突から熱を排出する速度のバランスがいいんだろうね】

外に出ても煙の臭いがしないし、長い目で見れば薪ストーブ本体、ガスケットの寿命も違ってくるだろうね。
電造君、我が家のプリンセスの薪ストーブは、鋼板ストーブだから針葉樹、広葉樹の薪を混ぜて燃やしても何も問題が無いので、ランニングコストも控えめで、お財布にも優しいのが良いんだよ‼

このセラミック触媒の炉内温度は、613度です。

鉄製の触媒で炉内の温度は、452度です。

Amazonで各種薪ストーブ触媒 只今販売中

Q – 2 初心者に向いている薪ストーブの特徴はありますか。
A – 2 初心者向けの薪ストーブは、操作が簡単で、空気調整に癖がないモデルがお勧めです。
ガラス面が大きいタイプの薪ストーブは、炎の状態が確認しやすく、燃焼の良し悪しが視覚的に見分けられます。
内部の構造がシンプルなモデルはメンテナンスも容易で、着火性が高い炉内設計や、薪の投入がしやすい広い開口部があると扱いやすさが向上します。
初めて薪ストーブを導入する家庭では、販売店のサポート体制が整っているのかも、大きなポイントになります。

Q – 3 薪ストーブの価格差は何によって生まれるのですか。
A – 3 価格差の最も大きな要因は素材と構造です。
鋳鉄製ストーブは耐久性が高く熱保持力に優れていますが、価格が高く、鋼板製は比較的手頃で軽量です。
触媒式は複雑な構造のため価格が高くなる傾向があります。
ガラスのサイズ、内部の燃焼構造、設置場所と建築工法など、断熱性の高い煙突とのセット価格なども影響します。
結果的に言うと、高価格モデルは燃費が良く、長期的に燃料コストを抑えられる場合があるため、初期費用だけで判断せず総合的に検討することが大切です。

Q – 4 住宅環境によって適したストーブの種類は違うのでしょうか。
A – 4 例えば、断熱性能の高い新築住宅で、住宅密集地は、中出力でも十分に暖まるため、燃費の良い触媒式がよく選ばれます。
一方、昔ながらの木造住宅では熱が逃げやすく、暖房能力が大きめのモデルも良いのですが、大出力＝薪の消費が大きいです。（大きなサイズの触媒ストーブもあります）
吹き抜けや広いリビングの住宅では、熱が上に逃げるためシーリングファーンなどで暖かい空気を対流すると暖房効率が上がります。
住宅の構造とストーブの相性は快適性を左右するため、家の特徴に合ったモデルを選ぶことが重要です。

Q – 5 薪ストーブ購入後、どのような付属品を揃えるべきですか。
A – 5 薪ストーブには、多くの付属品があると安全で快適になります。
耐熱グローブ、薪バック、灰かきだし棒、ストーブ温度計、煙突温度計、消火器は必須です。
火室内の温度を把握するための赤外線温度計や、灰掃除用の金属製シャベルと灰バケツも必須です。
さらに、薪の乾燥度を計測するための水率計も揃えておくと安心で、これらの用品はストーブの性能を最大限引き出すサポートをしてくれます。

Q – 6 おすすめの薪ストーブを選ぶ際、どのように情報収集すれば良いですか。
A – 6 メーカー公式情報の確認だけでなく、実際に使用しているユーザーのレビューや施工業者の意見を参考にすると理解が深まります。
ショールームでは実際の燃焼状態を確認でき、操作性や炎の見え方も体験できます。
さらに、地域に合った煙突構造を提案してくれる専門店を選ぶことで、購入後のサポートも安心です。
インターネット上の比較記事も参考になりますが、誇張表現に注意し、複数の情報源を照合することが重要です。

翻訳機を使い、個人輸入で、Condarの鉄製の触媒を注文しました。

Amazonでファイヤーツール4点セット 只今販売中

薪ストーブの季節ごとのメンテナンス方法

薪ストーブのメンテナンスは、冬の安全と快適さを守るための大切な儀式です。
ユーザーが試運転で問題を確認し、シーズン前にしっかり準備することで、寒い時期に慌てずに済みます。
大きなメンテナンスのタイミングは、主に（シーズン前、秋口）か（シーズン後、春先）のどちらかです。
定期的なメンテは、炉内の灰の除去はもちろん、ガラス窓の煤（すす）取り、そしてダンパーやエア調整レバーなどの可動部の点検が欠かせません。

シーズン前後のメンテナンスチェックリスト

Q – 1 シーズン後のメンテナンスで、特に注意すべきことは何ですか？
A – 1 シーズン後のメンテナンスで最も重要なのは、煙突の掃除と炉内の掃除、点検（錆び対策）です。
ストーブを使い終わった後、炉内や灰受け皿に灰が残っていると、灰に含まれる塩分や水分によってストーブ本体が錆びやすくなります。
シーズン終了時には、灰を完全に除去し、炉内をきれいに掃除することが必須で、ストーブの表面に錆止めの黒いワックスを塗布したり、軽く耐熱スプレーを塗布したりすることも、ストーブの寿命を延ばすために非常に効果的です。

Q – 2 ストーブのガラス窓の煤汚れがなかなか落ちません。良い掃除方法はありますか？
A – 2  ガラス窓の煤汚れは、燃焼の熱を利用して落とすのが最も効果的なので、シーズン最後にし腰の薪で炉内を少し高温で炎を多めに出しガラスの煤を焼き切ると効果的です。
または、市販のストーブ用ガラスクリーナーを使用しましょう。
最も大切なのは、ガラスが熱いうちに掃除をしないことで、必ずストーブが完全に冷えていることを確認してから作業してください。

Q – 3 メンテナンスの際に、ガスケット（パッキン）の点検は必要ですか？
A -3 ガスケットの点検は非常に重要です。
ガスケットは、ドアやガラスの隙間を密閉し、燃焼に必要な空気量を正確にコントロールできる為の役割を果たしています。
扉とガラスのガスケットが劣化して痩せ隙間ができると、そこから余分な空気が入り込み、燃焼効率が落ちたり、火力が不安定になったりします。
扉の点検は、紙を挟んでドアを閉め、紙がスムーズに抜けるかどうかで確認でき、紙が抜けるようなら交換が必要です。
薪ストーブの扉のガラスを煤取りスプレーで定期的に掃除をしている方は、ガラスのガスケットの痩せや、ガスケットの粘着不備の為にガラスからエアーがわずかに炉内に入る可能性が有るので、注意が必要です。

Q – 4 ストーブ本体の表面に傷や錆を見つけましたのですが、どう補修すれば良いですか？
A – 4 ストーブ本体の補修には、耐熱塗料を使用します。
錆びている部分をワイヤーブラシなどで丁寧に落とし、表面を滑らかにし、ストーブ専用の耐熱スプレー塗料（通常はマットブラック）を吹き付けます。
この塗料は、ストーブの高温に耐えられるように設計されており、塗装後は、塗料を定着させるために、ストーブをゆっくりと加熱する焼き付け作業が必要です。
これにより、見た目がきれいになるだけでなく、錆の進行を防ぐことができます。

Q – 5 メンテナンスを業者に依頼する場合、費用はどれくらいかかりますか？
A – 5 業者に依頼する場合、費用は作業内容や地域によって大きく異なりますが、煙突掃除と本体点検のセットで2万円からが目安です。
煙突の長さや構造が複雑な場合、また触媒交換や部品修理が必要な場合は、追加費用が発生します。
費用を抑えたい場合は、本体の簡単な掃除は自分で行い、煙突掃除だけをプロに依頼するという方法もあります。
見積もりを複数の業者から取って比較検討することをおすすめします。

触媒を開封していきます。

Amazonで薪バック 只今販売中

触媒式？非触媒式？ストーブのタイプ違いの特徴は？

薪ストーブを選ぶ際、最も重要なのが（設置場所と暖房能力のバランス）です。ユーザー様がエアコンの畳数に言及されているように、ストーブも設置する部屋の広さや断熱性能に合わせて適切なサイズを選ぶ必要があります。
大きすぎるとオーバースペックで薪の消費が増え、小さすぎると部屋全体が暖まりません。
ここでは、日本の住宅事情に合わせた適切な暖房能力の計算方法と、ストーブを設置する際に考慮すべき【炉台（ろだい）】や【炉壁（ろかべ）】の選び方について解説します。

デザインと使い勝手で選ぶ人気ストーブモデル

Q – 1 薪ストーブの暖房能力は、どうやって確認すれば良いですか？
A – 1 暖房能力は、主に【最大熱出力（kW）】という単位で示されます。
この数値が大きいほど、より広い空間を暖めることができます。
一般的に、住宅の高気密度で、高断熱住宅の場合、1kWあたり約8畳〜10畳が目安とされていますが、これはあくまで目安です。
ご自宅の断熱性能や、ストーブを設置する部屋の広さ、そして暖めたい範囲（家全体か、一部の部屋か）を考慮して選びましょう。
販売店に相談し、設置場所の図面を見せて、最適なサイズを提案してもらうのが確実です。

Q – 2 薪ストーブの設置には、どんな資格や許可が必要ですか？
A – 2 薪ストーブの設置自体に、特別な国家資格は必要ありませんが、建築基準法や消防法に基づいた適切な設置が求められます。
特に、煙突の設置は、火災の危険性から、周囲の可燃物との離隔距離や、屋根からの出し方などが厳しく定められています。
新築やリフォームで設置する場合は、建築確認申請の際に、ストーブと煙突の仕様を届け出を出さなければいけない場合がります。（各地域の自治体や各地域の消防所によります）
安全のためにも、設置は専門の業者に依頼し、法令を遵守した工事を行ってもらうことが大切です。

Q – 3 鋳物製と鋼板製のストーブでは、どちらがおすすめですか？
A – 3 どちらにも魅力があります。
鋳物製は、熱を蓄える能力が高く、一度暖まると火が消えた後も長時間暖かさが持続するのが特徴ですが、損傷防止の為に、高温に注意する必要があります。（重厚なデザインも魅力です）

鋼板製は、立ち上がりが早く、すぐに部屋を暖めたい場合に適しています。
ストーブが溶接で製造されるため、モダンでシンプルなデザインが多いです。
耐久性については、どちらも適切にメンテナンスすれば長持ちしますが、鋳物製は、高温運転でひび割れ、鋼板製は錆などの注意が必要です。

Q – 4 薪ストーブの購入費用以外に、どんな費用がかかりますか？
A – 4 薪ストーブの購入費用以外に、最も大きな費用は（設置工事費）です。
これには、ストーブ本体の運搬、設置、煙突の設置、炉台、炉壁の設置費用などが含まれ、数十万円から100万円位かかることもあります。

ランニングコストとして、薪代（購入する場合）、メンテナンス費用（煙突掃除の業者依頼費、触媒やガスケットなどの消耗品代）がかかります。
初期費用だけでなく、これらの維持費用も考慮して予算を立てましょう。

Q – 5 薪ストーブの炎をきれいに保つためのコツはありますか？
A – 5 炎をきれいに保つには、二次燃焼をしっかり行うことが重要です。
二次燃焼とは、薪から発生した可燃性ガスに、別の場所から取り込んだ空気を混ぜて再燃焼させることです。(不燃焼ガスを燃やす）
これにより、炎がより明るく、ゆらゆらと美しく燃えます。
ガラス窓に煤が付着するのを防ぐエアウォッシュ機能が働くように、適切な空気調整を行うことも大切です。
乾燥した質の良い薪を使い、ストーブを高温で運転することが、美しい炎を楽しむための基本です。

Q – 6 薪ストーブの設置場所として、最も適しているのはどこですか？
A – 6 薪ストーブは、家の中で最も人が集まる場所、つまりリビングやダイニングに設置するのが一般的です。
熱は上へあがる性質があるので、部屋全体に熱を広げる必要があるため、家の中心に近い場所が理想的です。
壁や床からの離隔距離を確保し、炉台や炉壁を設置できるスペースが必要で、煙突をまっすぐ屋根の上に伸ばせるよう、屋根の構造も考慮する必要があります。
設置場所を決める際は、暖房効率と安全性の両面から検討しましょう。

Conder-CS-526 触媒の見た目が中古ぽく見えますが、新品です。

Amazonで防火手袋 只今販売中

締めくくり

今回も、Condarの鉄の触媒を注文し、新しい触媒を入れる前に、以前使用していた、使用可能なセラミックの触媒を２週間程使用し、その後にCS-526鉄の触媒に交換し、ストーブの試運転を行うと、温かさと、薪の使用量がこんなに違うのかと思いました。

性能の上がった薪ストーブを新規に入れた位性能が違い、次回は、３年から３年半くらいで触媒を
買い直そうと決めました。

灯油や、ガス、電気にはない様な温かさが薪ストーブにはあるので、薪ストーブが好きで、薪の金額やメンテナンスの手間がかかりますが、遠赤外線で温まった体は、外で仕事をしても、昔の様にブルブルと震える事が無くなりました。
ちょこおの場合は、化石燃料、エアコンを使うよりも、薪ストーブ、煙突（５年で償却）、薪代や触媒、ガスケットの費用を足しても薪ストーブの方が年間の燃料費は、安いのです。

投稿 薪ストーブ 薪ストーブメンテナンスと薪ストーブおすすめ 【触媒 徹底解説】 は 便利探求ラボ に最初に表示されました。

そこで注目されているのがネジロックです。
これ一つで、面倒な増し締めや、突然の故障、振動によるネジやボルト、ナットなどの緩みのトラブルを予防できるのはもちろん、誰でも簡単にネジロック剤を導入できる手軽さが嬉しいポイントです。
この記事では、ネジロックの仕組み、選び方、失敗しない使い方、ネジロックを使用したボルトやナットを外す時の対処法まで、現場で役立つ実践ノウハウを徹底解説します。

ネジ山を綺麗にし、脱脂した後に、ネジロックをボルトに適量塗り広げます。

AmazonでLoctiteネジロック243 中強度只今販売中

ネジロックとは？初心者でもわかる基礎知識

ネジロックは、機械や家具のネジが振動や衝撃で自然と緩むのを防ぐための専用接着剤です。具体的には、嫌気性（空気を遮断した状態）で硬化し、金属ネジの隙間を埋めてボルトやナットを緩みにくくします。

ネジロックの基本原理

Q – 1 ネジロックはどんな原理で働くのですか？
A – 1 ネジロックは、嫌気性接着剤で金属のネジ山とネジ山に挟まれ、空気が遮断されることで硬化し、ボルトとナット（ネジ山とネジ山）をがっちり固定します。
主成分は、アクリル酸エステル（アクリルモノマー）が金属イオンの触媒作用でポリマー化し、重合化して個体化し、強固な接着層を形成します。
このため機械的なロックに頼らずに、化学的な結合で振動や温度変化にも強い締結を実現し、ネジ山の隙間を埋めてネジやボルト、ナットの緩みを防止できます。​

Q – 2 ネジロックがないとネジやボルト、ナットはどうなるの？
A – 2 ネジロック無しの締結は、振動、衝撃、温度変化、長時間の荷重によってネジやボルト、ナットが徐々に緩みやすくなります。
最悪の場合は機械や構造物の故障、事故の原因にもなってしまうため、安全と信頼性の確保のため緩み止めは必須です。
日常で目立たない場所でも、突然の緩みが大きなトラブルに直結します。​

Q – 3 ネジロック剤の種類はどの様な物があるの？
A – 3 代表的なネジロックは、低強度、中強度、高強度、後浸透用などの種類のネジロック剤があります。

下記の表はLoctiteのネジロック剤の型番で作成しています。

※ ネジロック剤は、液体と固形ステックもあります。

​Q – 4 ワッシャーなどの緩み止めと比べて、ネジロックのメリットは何ですか？
A – 4 機械的な平ワッシャーやスプリングワッシャーは物理的な干渉で緩みを防止できますが、ネジロックは化学結合でネジ山とネジ山の隙間の緩みを防止します。
ボルトに平、スプリングワッシャーを入れネジ山にネジロック剤を塗布すれば、振動等でネジやボルト、ナットの緩みを防止できます。
その状況に応じて、低強度、中強度、高強度のネジロック剤を選ぶ必要があります。

Q – 5 どのくらいの時間で硬化・完全に固定されるの？
A – 5 多くの製品は塗布後10～20分程度で初期硬化し、24時間以上で完全に固定されます。
組み付け後はなるべく動かさず、十分に待つことで最大の性能を発揮します。
製品にもよりますが、完全な硬化後は、軽度の耐熱や耐薬品性で高い性能を維持します。

Q – 6 DIY用途でも安全に使えますか？
A – 6 はい、ホームセンターや通販でも多くのネジロック剤が販売されており、車、バイク、家電など小規模な修理や点検でも広く利用されています。
ネジロック剤の型番で強度が違うので、初めて使用される方でも、任意の型番で強度の違いが区別してあり、簡単に安全に利用できるのが特徴です。

Q – 7 ネジロック剤を製造するメーカーを教えてください
A – 7 LOCTITE ロックタイト、３M スリーエム、ThreeBond スリーボンド、Permatex パーマテックス、Daytona デイトナ、東亜合成、

※ ネジ緩め剤は、下記のメーカーの製品があります。
イチネンスーパーぺネトン、Kure 凍結浸透ルブ、UNICON 強力浸透ネジ緩め、TRUSCO ネジ緩め泡タイプ、クリンビュー ネジ緩め剤、Bondhus ネジ緩め剤、ESCO ネジ緩め剤、

ネジやボルト、ナット、メネジにもネジロックを塗布します。

Amazonでスリーボンドネジロック 中強度只今販売中

ネジロックが必要な場面と用途を徹底解説

ネジロックは、振動や衝撃が頻繁に起こる設備、車やバイク、自転車、産業機械などに特に効果を発揮します。実際には、家庭内の家具や小型家電にも使われており、トラブル予防に欠かせません。

家具、自動車、バイク、自転車、産業機械への活用例

Q – 1 どんな場面でネジロックは必要？
A – 1 振動や負荷が加わる家具や機械、自転車、バイク、車両、屋外設備、頻繁に開閉される部位、テーブルの脚など、緩みがトラブルにつながる場面ではネジロックが重要です。
テーブルの脚を締めているナットが緩み、ナットを締めても、締めても定期的にナットが緩みナットを力任せに締め込みテーブルの脚のボルトが破損した等の問題が起きない為に、ネジロック剤を塗布するとナットが緩まず、問題が起きなくなります。

Q – 2 ネジやボルト、ナットは平、ロックワッシャー、ロックナットがあるようですが？
A – 2 通常の製品にはネジやボルトに平、ロックワッシャー、ナット、ロックナットなどを使用すれば、ネジやボルト、ナットなどは緩まないでしょうが、鉄などの温度差で素材の伸縮が激しいく振動する物は、ネジやボルト、ナットの緩みが生じる事があります。​

Q – 3 家庭でも使用できる具体例は何ですか？
A – 3 カーテンレールの取り付け、家具のグラつき対策、園芸機具や門扉、アウトドア用品のメンテナンスなど、普段の暮らしでもネジロック剤で危険を予防できるトラブルは多岐にわたります。

Q – 4 自動車やバイクのどんな箇所に使われる？
A – 4 エンジン周り、サスペンション部、ブレーキ関連、ミラーやカウル付きネジ部分など、安全に直結する部分のネジやボルト、ナットで多く使われています。
プロのメカニック現場では、標準的にネジロックや焼き付き防止のケミカル（化学合成物）製品をよく使っています。​

Q – 5 産業機器の用途でのメリットは？
A – 5 産業機械の長期間安定稼働、点検回数の減少、予防保全によるコストダウン、安全性向上が大きな利点で、多くの現場で導入されています。
設備の大型化や高速回転部でも高い信頼性が支持されています。​

Q – 6 振動が激しい現場や機械でもネジロックを使用出来ますか？
A – 6 はい、工事現場、工場設備、鉄道、建設、土木機械等、過酷な環境でも長期的な振動でもネジやボルト、ナットなどが緩む心配がほとんど無く評価されています。
ネジロック剤を使用出来ない特殊な場所は、割ピンやスナップリング、ノルトロックワッシャーと言う製品もあります。

仙人モカ

ちょこおが1回しか使っていないノルトロックワッシャーを新品に交換しとるのー
あれをまたわしが、洗浄して再利用しとるんじゃぞ～

ちょこお

重要な場所に、このノルトロックワッシャーを使用しているので、1回ボルトを締めて、点検やオーバーホールでネジやボルト、特に重要な場所のナットを緩めるたびに新品のノルトロックワッシャーを使う必要があるんだよ‼

鉄ちゃん

仙人のキント雲は、ワッシャーと低強度と中強度のネジロック剤を使用して普通のネジやボルト、ナットをワッシャーを使い締めてるんだよ。
キント雲のジェットエンジンは、高強度のネジロック剤を使用しているから、心配しないでね～
液ガスを使用しないで、軽微な所のオイルにじみは、ネジロックで対応してるんだ‼

銀次

僕の自転車や、バイク、椅子やテーブルのネジやボルトにネジロック剤を塗布してるんだよ。
ネジやボルト、ナットを綺麗に掃除し脱脂すれば、次の工程は、ネジロック剤をボルト、ナットに塗布し、既定トルクで締め込めば、ボルトやナットが緩むことが無いんだよ。
中強度のネジロック剤は、苦労せずにボルトやナットを緩められるから、緩むと危険な場所は、いつも塗って締めてるんだ。
僕は、特に危険な場所や奥まったネジやボルト、ナットにネジロックを塗布し締結した所を、マーカーで線を引き緩んだら一目で見分けられる様にしてるんだよ。

金次

僕は、ナットからボルトが出ている所にポンチで打刻を打ってナットを緩まなくしているんだけど。
この前ちょこおから怒られたんだ、ボルトナットの再利用が危険だからやめるように言われたんだ。
昭和は良かったな～？しらんけど‼

ノルトロックワッシャー（ウェッジロッキングワッシャー）の（左）表面と表面、（右）内面と内面。

ショックドライバーの正しい使い方の解説

ネジやボルト、ナットが緩んで困る物は、このワッシャーとネジロック剤の併用使いで安心‼

Amazonでネジロックスチィックタイプ 中強度只今販売中

失敗しない！ネジロック剤の選び方ガイド

ネジロック剤は、低、中、高強度、後浸透用など用途で選ぶ必要があり、分解頻度や締結力を事前にチェックするのがコツです。自分の目的に合った商品が決まれば、難しいミスなく効果的に使えます。​

強度で選ぶネジロックのポイント（低、中、高強度、後浸透）

Q – 1 ネジロック剤の強度はどうやって選べばよい？
A – 1 主に低強度、中強度、高強度、後浸透で分かれ、再分解、再利用の有無や力のかかり具合を基準に選びます。
仮留めや小ネジは低強度、振動や衝撃箇所には中～高強度が推奨されネジやボルト、ナットが緩められなければ、後浸透ロック剤の使用が良いでしょう。

Q – 2 ネジやボルト、ナットに汚れがあっても使用できるの？
A – 2 錆びや油分、ごみが残っていると強度低下や硬化不良の要因になります。
必ず締結部（ネジ山をワイヤーブラシ等で綺麗に磨き、パーツクリーナーなどで脱脂、清掃し、条件に合った推奨のネジロック剤を選び使用するのが安心です。​

Q – 3 市販の人気ネジロック型番はどれ？
A – 3 LOCTITEシリーズの222（低強度）、243（中強度）、263（高強度）、が世界中で評価されています。
ロックタイト243は、大きなトルクは要りますが、レンチでボルトを回せばネジやボルト、ナットは緩みます。
沢山の機器で、中強度のネジロック剤が使用されています。
他にスリーボンドやセメダイン、3Mなどのネジロック製品も人気です。​

Q – 4 選び方、使用法で失敗しがちなポイントは？
A – 4 強度の違うネジロックを使用した。確認忘れや材質との相性不一致、乾燥時間を待てずに動かす、といったミスで効果が得られない事例が多いです。
ネジロックの各型番の特徴や作業手順を事前にチェックし、購入しましょう。

Q – 5 ネジ、ボルトピッチのサイズは、ネジロック剤の選択に影響するのですか？
A – 5 ネジやボルトの太さやピッチが粗い大型ボルトや、きめ細かい精密ネジで硬化速度が変わることもあるため、製品ごとの推奨範囲を確認することが重要です。
極端に重要な場所や用途は、メーカーに確認すると良いでしょう。​

Q – 6 何を基準にしてネジロックを選ぶのですか？（乾燥時間や耐久性、再利用性など）
A – 6 はい、機器の振動や温度の変化が激しい機械、ネジロックの硬化速度、耐熱性、耐薬品性、耐オイル性、耐シール性、食品加工機器などの使用に対し安全性、保存性などが特に大切な確認事項です。
ネジの緩みが無い場合の使用、用心の為に、低強度又は中強度のロック剤の使用が良いでしょう。
ネジの緩みが頻繁に起こる場合の使用、M4以上のネジやボルトナットの一般的な使用の場合は、中強度のネジロック剤が良いですが、中強度のロック剤を使用してもネジやボルト、ナットが緩む場合は、高強度のネジロック剤の使用を推奨します。
再利用するネジ山の損傷や摩耗度も確認する事を忘れずに行い、損傷が有る場合は、ネジやボルトの交換または、ナットの交換やメネジのタップを再度サラエルと良いでしょう。
（作業後のメネジはエアーでネジ穴のゴミや油分を飛ばし、パーツクリーナーで脱脂し、乾燥させましょう）

（左）平ワッシャー（中）スプリングワッシャー（右）ウェッジロッキングワッシャー

Amazonでロックタイトネジロック 低強度只今販売中

緩み止めワッシャーの種類と違いを比較‼

ワッシャーには平、スプリングワッシャー、セレーションワッシャー、ノルトロックワッシャー、ウェッジロックワッシャーなど多様な種類があり、それぞれ緩み止め効果や使い方に特徴があります。物理的構造の違いから、現場用途が分かれます。​

ネジロックとの違い、使い分け

Q – 1 よく使われる緩み止めワッシャーには何がある？
A – 1 （平ワッシャー、角ワッシャー省く）スプリングワッシャー、セレーションワッシャー、歯付Wワッシャー、菊ワッシャー、皿バネワッシャー、テーパーワッシャー、ノルトロックワッシャー、など多種多様です。
それぞれ物理的な緩み防止形態に特徴があり、用途や場所ごとに使い分けられています。​

Q – 2 ノルトロックワッシャーとは何が違う？（ウェッジロックワッシャー）
A – 2 ノルトロックは楔形カム面を重ねて使い、回転緩みを物理的原理で完全阻止できる構造なので、特に高信頼性、多振動や強衝撃の現場で使われています。（上記の１～3個上の写真参照してください）一般的な他の座金とは原理が大きく異なり緩み防止効果が非常に高いです。​

Q – 3 ネジロック剤とワッシャーはどう違う？
A – 3 ワッシャーが金属同士の摩擦や物理的な食い込みで緩みを抑えるのに対して、ネジロックはネジ山とネジ山を直接接着し密閉、防錆、ネジやボルト、ナットの緩みを防止します。
両者は併用も可能で、用途やコストで適切に選ぶのがコツです。​

Q – 4 現場ではどのように使い分ける？
A – 4 再利用前提でネジやボルト、ナットの緩む確率が無いのならばワッシャー、ネジやボルト、ナットの緩みが許されなければネジロック剤とワッシャーの併用が推奨されます。
状況によってワッシャーとロックナットを組み合わせることでより高い信頼性を実現できます。​

Q – 5 ワッシャーの素材や形状はどれくらい重要？
A – 5 熱や化学薬品への耐性、締結部の強度、腐食リスクなど、選ぶ素材や形状次第で性能に大きな差が出ます。
食品製造機器は、ステンレス製の部材やロックナットなど現場環境に合わせた選択が求められます。​

Q – 6 ネジロック剤とワッシャーの併用は推奨される？
A – 6 はい、もちろんです。
ワッシャーとネジロック剤の併用使用を行ってください。
重大なトラブルが発生して困る重要構造部には、物理的緩み止め（ワッシャー）＋化学的緩み止め（ネジロック剤）を組み合わせることで、二重の安全策になります。
ただし、組み合わせ時の施工手順と状況に合った施工を行うことが前提です。

ネジロック剤は、ステンレスボルトのナットが締まる部分のみに塗布しています。

Amazonで３Mネジロック 強硬度只今販売中

ネジロックの正しい使い方・注意ポイント

ネジロック剤は、ネジ部の洗浄、脱脂、適量塗布、締め付け、初期硬化時間、完全硬化時間の確保という手順が基礎です。適切な方法で使えば失敗が減り、効果を最大限発揮できます。

基本手順とコツ

Q – 1 ネジロックの正しい使い方は？
A – 1 まずネジやボルトのネジ山の錆や汚れをワイヤーブラシで綺麗に掃除し、ネジやボルト、ナットのパーツを洗浄、脱脂し、乾燥させボルトやナットが当たる面も綺麗に掃除します。
次にネジ山にネジロック剤をネジやボルト、ナットそれぞれのネジ山の締結部に適量のネジロック剤を伸ばし、その後組み付けて素早く所定のトルクで締め付けます。
締め付け後の余分なロック剤は拭き取り、10～20分以上は動かさずに初期硬化を待つのが基本です。

Q – 2 塗布量や乾燥時間に何か注意はありますか？
A – 2 ネジロック剤の塗り過ぎは、硬化不良や他の材料の可動不備の原因になります。
ネジロック剤の塗布量が少なすぎる場合はネジやボルト、ナットの緩み発生の原因につながります。
推奨の塗布量と硬化時間（初期10～20分、完全硬化24時間以上など）は必ず守るのが大切です。​

Q – 3 失敗しがちな例を教えて？
A – 3 よくある失敗は脱脂不良、ネジロック剤の選定ミス、部材の清掃不備、硬化前に力をかけること、また相性の悪い材料での使用などです。
説明書やメーカーサイトの推奨事項をよく確認しましょう。​

Q – 4 取り扱い時にはどんな注意点が必要？
A – 4 高温、火気厳禁、皮膚や目への付着に注意し、必ず換気性の良い場所で作業を行いましょう。
ゴム手袋、保護メガネの着用も推奨です。​

Q – 5 DIYや狭小スペースでのコツは？
A – 5 細口ノズルや爪楊枝を利用して必要部にだけ丁寧にネジロック剤を塗布、組み付け後もしっかり硬化時間を守るのがポイントです。
液だれしにくいチキソトロピー性（Loctite243など）の製品もおすすめです。​
（チキソトロピー性とは、圧力や摩擦、容器を振ると粘度が下がり、動きを止めると粘度が上がります）

Q – 6 使用温度や湿度の影響はありますか？
A – 6 高温、低温、高湿度、乾燥など環境によって硬化速度や性能が変化するため、製品パッケージ記載やカタログデータに従い適切な環境管理で作業することが大切です。
夏場の暑い日等にネジロックをボルトとナットに塗布し、ボルトとナットを速やかに締め込まないと意図せずにボルトが硬化していた、と言う事が有るので、速やかに作業を終わらせましょう。

AmazonでLoctite ネジロック 強硬度只今販売中

完全硬化したネジロックの外し方とトラブル対処法

完全硬化したネジロックは、加熱やトルクのかかる工具を使うことで緩みやすくなります。高強度タイプは特に加熱が必要な場合があるので、予備知識を知っておくとトラブル対処が簡単です。​

加熱や外せない場合の処置

Q – 1 完全硬化したネジロックを外すには？
A – 1 低強度、中強度のネジロック剤使用の場合は、ラチェットレンチ、電動インパクトドライバー等を使いネジを緩めますが、緩まない場合は、ボルトを約150以上で加熱を行うとネジやボルト、ナットが緩めやすくなります。
高強度のネジロック剤の場合は、バーナーなどで250℃以上加熱し、ラチェットレンチやメガネレンチなどでネジやボルト、ナットなどを緩めましょう。
革手袋や安全メガネ等の安全装備をしっかりしましょう。​

Q – 2 一般的な工具で外れない時の応急処置は？
A – 2 ラチエットレンチを使いネジやボルト、ナットにネジ緩み剤を使う、小刻みに衝撃を与えるなど力の分散がコツです。
ネジやボルト、ナットの折損や損傷防止のため、決して力任せにレンチを回さないようにしましょう。​

Q – 3 高級部品の場合どうする？
A – 3 バーナーやヒートガンなどで慎重にボルト、ナットを加熱し、レンチを使用しボルトを緩めますが、ボルト、ナットが緩まない時は、メーカーや専門業者に相談し作業を依頼する方法もあります。
焦らず慎重な対処が大切です。​

Q – 4 高強度ネジロックの外し方で定評のある方法は？
A – 4 ガスバーナー等でネジやボルト、ナットを加熱処理し、金属部品の収縮を利用して外すのがセオリーです。
加熱作業時は、火傷や製品の変色、部品の損傷や劣化に十分注意し作業を行いましょう。​

Q – 5 ボルトやナットを外したあとの再利用時の注意点は？
A – 5 ネジやボルト、ナットの再利用時は、必ず古いネジロック剤をワイヤーブラシなどで綺麗に除去し再度締結部をパーツクリーナーなどで洗浄脱脂し、そして新たにネジロックを塗布してください。
ネジロックの残留剤が不具合の大きな原因になるため、作業手順の省略は禁物です。​

Q – 6 緊急時や工具がないときの裏技は？
A – 6 ドライヤー等で軽く加熱を繰り返し行い、ボルトなどをハンマーで軽く叩き、ネジやボルト、ナットを外す等の手段もあります。
しかし無理に力を加えるとトラブルにつながるので、慎重に作業してください。

Amazonでイチネンネジ緩め剤只今販売中

締めくくり

ネジロックや緩み止め剤は、機械や日常品の安全性を飛躍的に高める現代の必需品です。
初めて使う方でも、どんなものか？ どう選ぶの？ どう使うのか？ が解れば、身近なDIYから専門現場まで幅広く活用できます。
本記事では基礎知識、具体的な使い方、選び方のポイントや注意点、ワッシャーなどの違いまで徹底解説してきました。
万が一の固くて緩められない場合のトラブル回避法も具体的にカバーしています。
ネジロックは決して難しくなく、丁寧な下準備と少しの注意で、専門知識のない方でも効果的に使えます。
あなたの大事な機械や家具を長持ちさせ、安心できる日常の一助になること間違いありません。
正しい知識と手順を身につけ、トラブル知らずの快適ライフをぜひ実現してください。

投稿 ネジロック ネジ緩み止め ネジロック外し方 【徹底解説】 は 便利探求ラボ に最初に表示されました。

スマホジンバル　職人が使うAI搭載ジンバルの使い方【徹底解説】

 【変換プラグの基礎知識】タイプ＆対応国を分かりやすく解説

旅行前に最も知っておきたいのは、各国ごとのコンセントのタイプ。その形や種類は数十種類もあり、間違えると全く使えないこともあります。変換コンセントを海外で使用する前に、まずは基本タイプと訪問国の状況る必要があります。

世界の主要コンセント形状 A/B/C/O型とは？

Q – 1 （変換プラグは何種類ある？ 世界の主流タイプは？）
A – 1 変換プラグは主に「A型」「B型」「C型」「O型」「BF型」など十数種類が国や地域で使われています。
例えば日本はA型-平の縦、 B型 – 丸ピン、ヨーロッパの多くはC型 – 丸ピン、イギリスはBF型 – 平の縦横などが主流で、配置や電圧も異なります。
複数国を回る場合は、複数対応のマルチ型が便利ですが、渡航先ごとにコンセント形状が異なるので事前確認が必須です。

Q – 2 世界対応型のマルチ変換コンセントって本当に便利ですか？
A – 2 世界対応型のマルチ変換コンセントは、複数タイプの差し込みコンセントプラグが組み合わさり、一個の本体で複数国のコンセントに対応できる製品です。
もし、対応できない形状でも、簡易型の変換コンセントプラグとマルチ変換コンセントプラグの併用使いで使用できます。
近年では、このマルチ変換コンセント本体に複数のUSBポートや、急速充電対応モデルも人気が高く、荷物が増えがちな旅人に特におすすめです。
一方でサイズや重さ、耐久性も選ぶポイントになるので、口コミを参考にして選ぶと良いでしょう。​

Q – 3 現地でコンセントが合わない場合どうする？
A – 3 現地で壁コンセントに変換コンセントプラグが差さらない、または、緩い状態のコンセントプラグを無理に使う事は、とても危険で、最悪の場合は、接触不良で発煙や発火事故の原因になり、PL保険適用外になることも有るようです。
渡航前に訪問先の、壁コンセントの形状を公式サイトやウェーブサイトで確認し、変換コンセントプラグに対応したモデルを選ぶことでトラブルを防ぐことができるでしょう。

Q – 4 訪問する国に、どのタイプのプラグを持って行けば良いの？
A – 4 主に欧米、アジア圏、アフリカなどでは、主要なコンセントのタイプが異なります。
例えば、カナダやアメリカはA型ですが、韓国はC/SE型、イギリスはBF型、アフリカはA/B/B3/BF/C/SE/B3Lの形状の違いがあり、複数国をはしご旅行する場合は海外のコンセント一覧表を活用し、マルチ変換コンセントと、必要な種類だけ簡易型コンセントプラグを持参するのも一つの選択肢です。
国ごとでコンセントの形状の違いを事前に確認しましょう。
ヨーロッパの国をはしご旅する時は、マルチ変換コンセントプラグ+C+SEなどの足りない分の簡易型変換プラグを買い足すと不安要素が無くなるでしょう。

Q – 5 珍しい形の壁コンセントのタイプや、特殊な変換コンセントプラグの対策は？
A – 5 南アフリカのBF3型、イスラエルのH型など、特殊形状が使われる国も存在します。
情報を調べずに旅立つと、現地で貸し出しサービスや販売店探しに手間がかかり、要らない出費に繋がります。
特殊な形状のコンセントが使われている国への渡航時は、現地の観光協会公式サイトや最新ブログの情報を参考にし、必ず現地に完全対応した変換コンセントプラグを選びましょう。

Q – 6 国内外メーカーのマルチ型と簡易型の変換コンセントプラグの違いは？
A – 6 マルチ型は1個の器具に、複数のコンセントプラグに対応しており、複数の急速USB充電が使えるモデルも増えています。
簡易型は一ケ国対応型が多く、サイズがコンパクトで持ち運びやすいですが、他国で使う為にはその国に合った、個別の変換コンセントプラグを揃える必要があります。

マルチ変換コンセントは、メーカーによって過電流防止や、難燃性素材など異なる機能のため、旅行スタイルや使う家電に合わせて、マルチ変換コンセントプラグを選んでください。

【トラベルシーン別】変換プラグのおすすめと用途、選び方

旅先によって持ち歩くべき変換プラグも変わります。ビジネス、観光、長期滞在、それぞれのシーンごとに最適なプラグ選びを考えてみましょう。

長期留学、ワーホリ、海外赴任用の選び方

Q – 1 ビジネス出張で注意すべき点は？
A – 1 ビジネスなどの出張は、スマホやノートPC、モバイルバッテリーなど複数の電化製品を使うことが多いため、複数のUSBポートと急速充電が出来れば大変重宝します。
現地の会議室やホテルのコンセント事情も事前確認し、汎用型を含む2種類以上のプラグを持参する事が推奨されます。
安全対策でマルチ変換コンセントプラグには、誤使用を防ぐためのセーフティーロックがついているモデルが人気です。​

Q – 2 家族旅行におすすめの変換プラグは？
A – 2 家族旅行では、数台のスマホ、数台のカメラ、ゲーム機、数台のタブレット、数台のノートPCなど複数の端末を充電することが頻繁にあります。
複数台の同時使用ができる変圧器内蔵の変換コンセント電源タップと急速充電USBポートが複数ついたマルチ型変換コンセントプラグの同時使いが理想です。

使い分けとしては、通常のUSB充電器（A型、C型など）も1個予備として持参し、家族全員が安心して使えるよう工夫すると良いでしょう。

Q – 3 荷物を減らす、忘れ物を防ぎたいときの工夫は？
A – 3 荷物を最小化したい、または、忘れ物が気になる場合は、マルチ型変換プラグが便利です。何かと忙しい旅行先では、USB急速充電とノートPCなどの電源供給が最重要です。
主要国を訪問する場合は、必要最低限のマルチ変換プラグのみで、スマートな海外旅行が実現出来るでしょう。

Q – 4 長期滞在者のおすすめ変換プラグは？
A – 4 長期留学やワーホリでは耐久性が重要です。
繰り返し抜き差ししても壊れにくく、保護ヒューズが付属しているマルチ変換コンセントよ購入するのが良いでしょう。
またホテルや寮で複数人が共有する事例もあるため、安全基準（PSE、CEマーク）付きの変換プラグを選ぶと更に良いでしょう。
変換プラグの口コミ情報を事前にリサーチするのもポイントです。

Q – 5 複数国を周遊するときの注意点は？
A – 5 特にヨーロッパの複数国を訪れる場合は、訪問するすべての国ごとの、変換プラグ対応表を事前チェックすることが必須です。（C,SEプラグは同じ様なプラグに見えますが、ピンの直径が違うので、注意しましょう）
ネット記事や旅行会社の公式情報をもとに、マルチ型1つ＋簡易型数個を組み合わせて使うのが、失敗しないポイントです。
特にアジアなどの国々をはしご旅する場合は、プラグの抜き差し時の接触不良や、コンセントの段差などでの接触不良が原因で熱を持ち、最悪、発火の恐れが起こる場合もあるので注意しましょう。

Q – 6 トラベル用変換プラグのメンテナンス方法は？
A – 6 長く使うには、定期的なお手入れと端子部の摩耗チェックが大事です。
水気や汚れは、電気トラブルの元なので、汚れた時には布で汚れを拭きとり、帰国後は専用袋や箱に収納するなどし、異物や水分の侵入を防ぐ工夫をしましょう。
USB端子は湿気に弱いので、乾燥剤を同封し、密閉ケースで保管すると安心です。

【人気メーカー徹底比較】安全性＆使い勝手で選ぶポイント

変換プラグは安いもので十分と思いがちですが、安全性や耐久性に大きな違いがあるアイテムです。メーカーごとの特徴や長所短所をしっかり掴みましょう。

定番！人気メーカー5社の特徴まとめ

Q – 1 変換プラグの人気メーカーごとの特徴は？
A – 1 変換プラグはヤザワ、カシムラ、MOMAX、ロジックなどの国内外メーカーが定番です。
ELECOM – PC周辺機器メーカーとして有名、特にUSBポートの性能や安全性にこだわったモデルが多いです。

ヤザワ  – 照明器具や配線器具などを手掛けるメーカーで、変換プラグに関してもコストパフォーマンスに優れた製品を多く出しています。

カシムラ – 海外旅行用品の老舗メーカーで、品揃えが非常に豊富です。
シンプルな単一タイプから、USBポート付きのマルチタイプ、変圧器内蔵モデルまで、あらゆるニーズに対応する製品をラインナップしています。

MOMAX – 非常に優れた選択肢の一つで、デザイン性と機能性を両立させたい方や、最新のガジェットを使いこなす方から高い評価を得ています。

サンワサプライ – パソコン周辺機器の最大手の一つで、その製品ラインナップは非常に多岐にわたっており、変換プラグにおいても、エレコムと同様に安全性や信頼性を重視した製品が多いのが特徴です。

ロードウォーリア – 海外旅行用電気製品の専門ブランドで、グッドデザイン賞を受賞するなど、デザイン性と機能性の両立で高い評価を得ています。

ロジック – 日本の企業が企画、開発するアイデアとコスパに優れたモバイルアクセサリーブランドです。
メーカー選びは、自分の用途と安全規格、価格などで比較するのがコツです。

Q – 2 変換プラグ選びで、安全性を高める選び方とは？
A – 2 安全性を高めるにはPSEやCEなど国際認証を取得しているモデルを選ぶのが重要です。
耐熱樹脂やショート防止設計、保護機能の有無も安全性のポイントです。
特に海外では火花が出たや樹脂が溶けたなどの事故が多いので、レビューも必ずチェックして、購入しましょう。

Amazonで見る

Amazonで無印良品変換コンセントプラグ只今販売中

仙人モカ

おー久しぶりのヨーロッパはしご旅じゃのー
わしのキントン雲も電動じゃから、充電せにゃいかんの～
ん～コンセントの差し込みが少し緩いが充電しとるから、問題なしじゃ～
さっさとビールを飲むぞ～

銀次

料理もしていないのに、何か焦げ臭くない？
誰かゴムかスルメ焼いてない？
時差ぼけで、鼻がおかしいのかな？

金次

仙人モカ、雲から煙が出てませんか？

ちょこお

何度も言ったじゃないですか‼
ヨーロッパのコンセントは同じような形でも、プラグの差し込みピンの直径が異なり、Ｃ型が4ｍｍ、ＳＥ型が4.8ｍｍだから、差し込みのプラグが緩い時には、SE型のアダプターを使用する事を何回も言いましたよね。

SE型の4.8㎜の壁コンセントにC型の4.0㎜コンセントプラグが差し込めるけど、コンセント内部の接点の状態によっては、接点とコンセントプラグの差し込み圧が弱いと、接点が発熱するコンセントがあるので、きちんとC型かSE型か見極める必要があるんだよ。
簡易的な確認方法は、SE型のコンセントプラグを壁コンセントに差し込んで、入らなければ、SEからC形に変換し、C型のコンセントプラグを壁コンセントに差し込み、抜き差して緩くもなく、きつくく無ければ問題ないし、確認して使用すべきだよ。
仙人、解りましたか？

プラグ形状	ピン直径	ピンとピンの間隔、	備考
Bタイプ	Φ5.0ｍｍ	16.7ｍｍ	中国、チュニジア、サンマリノ
Cタイプ	Φ4.0ｍｍ	19ｍｍ	イタリア、オーストラリア、フランスほか
SEタイプ	Φ4.8ｍｍ	19ｍｍ	ドイツ、オランダ、スウェーデンほか

鉄ちゃん

エーン、明日、電気屋さんにコンセントの交換を頼んだので、その時の工事代金は、僕たちが払うように言われたよ～  泣き。
仙人は、C型とSE型の簡易型プラグをどこかで失くしたんだけど、旅行保険に入っていたから、なんくるないさ～

便利探求ラボスタッフのドリミちゃん

仙人もか、単体変換プラグのCとSEタイプが、作業場の机の上にあるんだけど、要らなかったのかしら？
何回も出し入れしてたから、確認しすぎて忘れたのかな？

締めくくり

変換プラグは、海外旅行や出張、留学、長期滞在を快適で安全なものにするために欠かせない存在です。
数ある種類や形状から、自分の渡航先に合ったものを選び、最新の安全規格やユーザーレビューを参考にして自分に合ったプラグを選ぶことが大切です。
家族旅行やビジネス、マルチ国周遊などシーンに応じた最適なプラグを持参することで、旅先での充電トラブルや事故を未然に防げます。
電圧や許容電圧の範囲などに十分注意し、日本製家電が安全に使えるかを必ずチェックしましょう。
現地で困ったときは、落ち着いて対応できるよう、保険や現地サポートも事前に確認しておくと安心です。
多くのユーザーが実際に体験しているように、正しい情報を元に自分に合った、変換プラグを選ぶことで、どんな国でもストレスフリーで電子機器が使えます。
この記事を参考に、後悔しない変換プラグ選びと快適な海外ライフを手に入れてください。​

投稿 変換コンセントプラグ 変換コンセント種類とおすすめ 【徹底解説】 は 便利探求ラボ に最初に表示されました。
